Принцип работы автобетоносмесителей

Содержание

1 История автобетоносмесителей

2 Отечественные автобетоносмесители. Принцип действия

2.1 Автобетоносмесители на базе автомобиля КамАЗ

2.2 Автобетоносмесители на базе автомобиля МАЗ

2.3 Автобетоносмесители на базе автомобиля КрАЗ

2.4 Автобетоносмесители на базе автомобиля Урал

2.5 Автобетоносмесители на базе автомобиля МКТЗ

2.6 Советские автобе

тоносмесители

3 Зарубежные автобетоносмесители. Принцип действия

3.1 Автобетоносмесители марки Stetter

3.2 Автобетоносмесители с самозагрузкой «Scout»

3.3 Автобетоносмеситель марки MERLO

4 Автобетоносмесители на шасси полуприцепа

5 Схемы и принцип действия основных узлов автобетоносмесителя

5.1 Система подачи воды

5.2 Типы и технологическая схема смесительных барабанов

Список использованной литературы

1 История автобетоносмесителей

В наше время автобетоносмесители настолько плотно и органично влились в технологический процесс строительства, что, кажется - они были всегда. Теперь ни один мало-мальски значимый объект не обходится без этого аппарата. Однако менее полувека назад миксер на колесах был диковинкой в нашей стране.

Собственно, автобетоносмеситель отчасти обязан своим рождением появлению автомобиля. На начало прошлого века пришлись первые опыты по доставке на строительные объекты свежеприготовленной бетонной смеси не просто в кузове автомобиля, а в специальном устройстве, позволяющем привозить эту самую смесь в надлежащем виде, а именно сохраняющей требуемую пластичность и однородность, что в конечном итоге влияет на прочность затвердевшего бетона. Более того, индустриальные методы строительства дали толчок к созданию автомобилей-смесителей, которые способны приготовлять бетонную смесь в процессе транспортировки из заранее отдозированных компонентов.

Советские конструкторы, создававшие первые автобетоносмесители, опирались на зарубежный опыт. Большое влияние на отечественную бетоно-транспортную технику оказали американские машины. Уже в начале прошлого века в США уделяли большое внимание вопросу транспортировки бетонной смеси без снижения ее качественных показателей. Первоначально выпускавшиеся в Соединенных Штатах многообразные устройства для перевозки готовой бетонной смеси и отдельно для приготовления бетонной смеси из загруженных компонентов в пути, к середине 30-х годов получили унифицированное оформление. Для этого американские фирмы - производители оборудования для механизации строительных работ стали устанавливать на шасси грузовиков герметически закрываемые горизонтальные барабаны, вращающиеся вокруг своей оси. Внутрь барабана загружалась бетонная смесь, которая перемешивалась при помощи лопастей внутри барабана.

В 1935-1936 гг. в США начали выпускать унифицированные машины, как их тогда называли, автобетономешалки-развозки, предназначенные не просто для транспортировки смеси, но и для ее приготовления в пути.

В 1935 году в СССР по инициативе треста "Союзстроймеханизация" была развернута техническая подготовка производства автобетономешалок и автобетоноразвозок. Ленинградский институт механизации строительства изготовил проекты двух машин, из которых одна была специализирована для перевозки готового бетона, а другая - для приготовления в пути.

В 1936 и 1937 гг. серия этих машин в количестве 15 штук была изготовлена и пущена в эксплуатацию. Конструктивные недостатки и низкое качество изготовления, вкупе с отсутствием базы для производства таких машин, вынудили трест "Союзстроймеханизация" прекратить их выпуск.

К 1937 году в США четко определилась тенденция к унификации в одной машине обоих видов ее назначения: для перевозки и для приготовления бетонной смеси. Эти обстоятельства побудили трест "Союзстроймеханизация" поставить производство унифицированных машин более совершенной конструкции.

а) б)

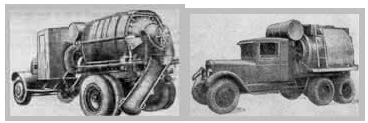

Рисунок 1 – а) Первый советский серийный автобетоносмеситель СССМ-738/С-49 на шасси ЯГ-6, б) Версия бетоносмесителя на базе ЗИС-6

В 1938 году, после двухгодичной подготовительной работы, на Киевском заводе "Красный экскаватор" Главстроймаша начался серийный выпуск унифицированных автобетономешалок-развозок (далее - автобетоносмесителей) модели СССМ-738/С-49 на шасси автомобиля ЯГ-6. Первый советский серийный автобетоносмеситель имел смесительный барабан полезной емкостью 1,5 м3, бак для воды на 240 + 40 л (соответственно, для приготовления бетонной смеси и промывки барабана), привод барабана осуществлялся от коробки отбора мощности базового автомобиля. Заметим, что из двух первых экземпляров автобетоносмесители, изготовленных на "Красном экскаваторе", один был на шасси ЯГ-6, другой - на ЗИС-6.

Органы управления реверсивной муфтой, муфтой переключения редукции трансмиссии и включением фрикциона были вынесены на отдельный пост управления у разгрузочного отверстия барабана. Включение коробки отбора мощности, а также включение фрикциона могли осуществляться непосредственно из кабины на ходу, так же как и управление краном водяного бака.

При всех своих достоинствах, в первую очередь это доставка однородной бетонной смеси на объект, новинка оказалась не без недостатков. Главным изъяном являлось отсутствие индивидуального приводного двигателя для смесительного барабана. Мощности 73-сильного мотора ЗИС-5, установленного на базовом автомобиле ЯГ-6, не хватало для обеспечения должного режима вращения барабана, при подключении которого автомобиль терял скорость и динамику разгона. Да и перемешивание происходило неравномерно, скорость вращения барабана напрямую зависела от степени открытия дроссельной заслонки карбюратора. А блокировка двух сцеплений одной педалью требовала от водителя недюжинной силы. И это далеко не полный перечень минусов, количество которых явно перевешивало имеющиеся плюсы. По сравнению с американским аналогом фирмы "Рэнсом", который принимал участие в сравнительных испытаниях, наш автобетоносмеситель показал худшее качество перемешивания за большее время. Также он оказался более тяжелым, хотя первоначальный вес надстройки и удалось снизить с 2450 до 1840 кг. Оборудование на зарубежных машинах такой же емкости весило на 300-500 кг меньше. При сравнении производительности и экономичности отечественных самосвалов и автобетоносмесителей, последние по этим параметрам проигрывали Кроме автобетоносмесителя СССМ-738, выпускавшегося заводом "Красный экскаватор", в тот период существовала еще одна модель, изготавливавшаяся в Ленинграде совместными усилиями Ленинградского института механизации строительства и 16-го Стройтреста. Автобетоносмеситель АБ-38 базировался на шасси трехосного грузовика ЗИС-6. Несмотря на то, что ЗИС-6 обладал меньшей грузоподъемностью, чем ЯГ-6, на нем устанавливался смесительный барабан большего объема (полный - 4 м3, полезный - 2,2 м3). По отзывам эксплуатационников, конструкция АБ-38 оказалась лучше, чем СССМ-738. Основной недостаток этой машины - пониженная скорость передвижения, что обусловлено перегрузкой шасси.
