Принцип работы автобетоносмесителей

Рисунок 28 – Система «SMART CONTROL», экономия дизельного топлива и уменьшение износа

Система «SMART Control», представляет собой новое, «умное» решение для управления процессом смешивания и регулировки частоты вращения смесительного барабана. Управление функциями барабана выполняется с помощью мембранной клавиатуры. Дв

ухстрочное текстовое поле позволяет помимо всего прочего получать данные о текущей частоте вращения барабана, количестве отработанных часов и указания по техническому обслуживанию автосмесительной единицы.

3.2 Автобетоносмесители с самозагрузкой «Scout»

Автобетоносмесители с самозагрузкой SCOUT предназначены для изготовления бетонных смесей на строительной площадке. Благодаря своему полноприводному шасси и возможности поворота всех 4 колес автобетоносмесители Scout имеет способность доставлять смесь в самые труднодоступные и непроходимые места, где работа традиционной техники не возможна. Это выгодно отличает автобетоносмесители Scout от конкурентов. Высокая проходимость и маневренность автобетоносмесителей позволяет им выполнят самые сложные задачи.

Дозирование материалов для автобетоносмесителей происходит по весу. С помощью своего собственного ковша автобетоносмеситель SCOUT загружает в смесительный барабан инертные материалы. Цемент загружается из силоса напрямую в смеситель.

Преимущества весо-дозаторной системы автобетоносмесителя:

· Взвешивание материалов происходит в смесителе, который расположен на 4 тензодатчиках.

· Панель управления и принтер установлены в кабине у водителя автобетоносмесителя.

· Память на 32 компонента по названию и удельному весу.

· Память на 16 различных рецептов.

· Возможность ввода коэффициента влажности от 0 до 10%.

· Автоматический подсчет всех необходимых компонентов при вводе объема замеса.

· Отображение рецепта, веса и названия загружаемых и загруженных компонентов.

· Быстрое обнуление системы при первой загрузке смеси в автобетоносмеситель.

· Распечатка накладной с учетом рецептов, названия загруженных материалов, объема и веса. компонентов и готовой смеси, значения коэффициента влажности и др.

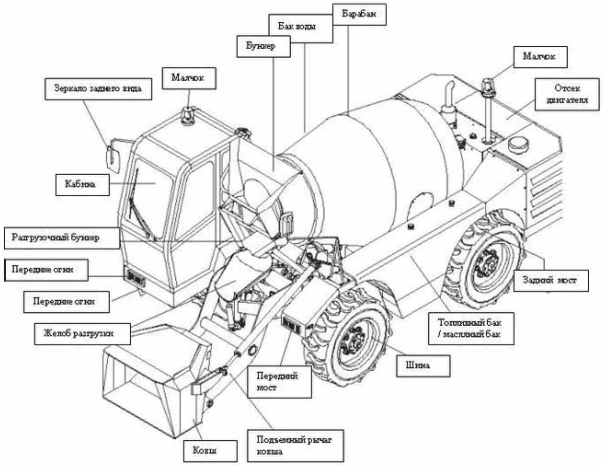

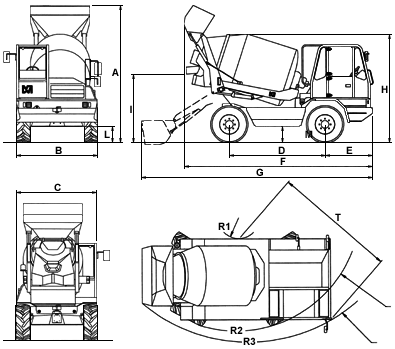

Рисунок 29 - Схема автобетоносмесителя SCOUT

3.3 Автобетоносмеситель марки MERLO

Смешивающий барабан: Двойные спиральные лопасти для однородного смешивания. Разворот на 180 градусов. Угол наклона до 30 градусов при выгрузке смеси.

Изменение угла наклона подающего желоба (ручное на бетоносмесителя DBM 2000, гидравлическое на DBM 2500). Ручное изменение направление выгрузки по желобу.

Загрузочный ковш: Объем 0,7 куб метра. Гидравлический подъем и изменение угла наклона. Автоматическое открытие заглушки барабана.

Подача воды: Самозаливающий водяной насос и 3-х сторонний распределитель, подающий воду в баки, барабан и к промывочному шлангу. Электронный счетчик литров. Шестиметровый гибкий шланг к внешнему источнику воды.

4 Автобетоносмесители на шасси полуприцепа

Рисунок 31 - Полуприцеп бетонный смеситель 964817 (с АБС-12ДА)

На трехосном адаптированном полуприцепе-шасси (поз.1) смонтировано технологическое оборудование комплекта смесителя.

Барабан (поз. 2) вместимостью 12 м³ бетонной смеси, установлен под углом 10°30′ к горизонту на роликах (поз.3) задней опоры (поз.4) и выходном фланце редуктора PML 85 (поз.5). В качестве привода барабана используется силовая установка с двигателем мощностью 46 квт при 2000 об/мин. (поз.7), гидропривод ГСТ-112 (поз. 6), гидронасос НП-112 и гидромотор МП-112. Охлаждение масла, циркулирующего в гидропривод ГСТ-112, осуществляется маслоохладителем немецкого производства (24В). Двигатель запитывается от топливного бака (поз.8) установленного в передней части полуприцепа. К задней опоре (поз.4) крепится откидной поворотный лоток с откидным желобом, обеспечивающим разгрузку бетонной смеси в нужное место. В задней части полуприцепа бетоного смесителя на кронштейне лестницы крепятся управляющие головки тросиковой системы управления, позволяющей изменять направление вращения смесительного барабана (разгрузка и загрузка) и скорость его вращения (от 0 до 12 об/мин). Напорный водяной бак (поз.9) ёмкостью 850л. имеет указатель уровня и систему подогрева воды от ПЖД (подогреватель жидкостной двигателя). Полуприцеп автобетоносмеситель имеет автономную систему электрооборудования (24 В) для питания ПЖД, запуска дизеля и питания маслоохладителя. Для транспортировки полуприцепа 964817 (с АБС-12ДА) в качестве примера могут быть использованы автомобили КамАЗ, МАЗ, «Татра», «Ивеко», «Мерседес-Бенц». Так же существует полуприцеп ЧМ ЗАП-8001 (пример показан на рис.32)

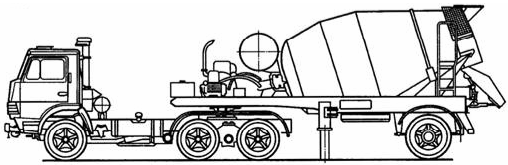

Рисунок 32 – КамАЗ и полуприцеп ЧМ ЗАП-8001

5 Схемы и принцип действия основных узлов автобетоносмесителя

5.1 Система подачи воды

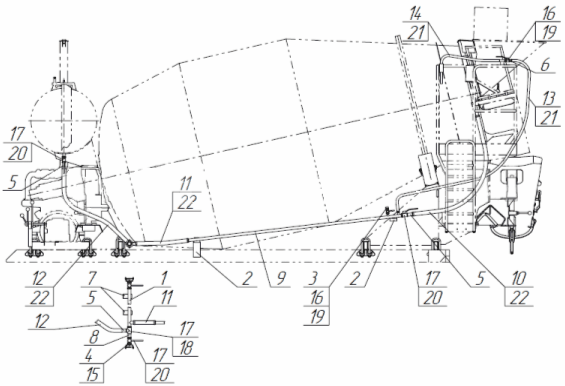

Рисунок 33 – Технологическая схема подачи воды автобетоносмесителя:

1 – трубопровод; 2 – кронштейн; 3 – кронштейн; 4 – кронштейн; 5 – ниппель; 6 – ниппель; 7 – кронштейн; 8 – штуцер; 9 – трубопровод; 10,11,12,13,14 – рукав; 15 – головка ГМ-50; 16 – контргайка Ц15; 17 – контргайка Ц25; 18 – тройник Ц25; 19 – кран ду 15 мм; 20 – кран ду 25 мм; 21 – хомут Ø21 мм; 22 – хомут Ø43 мм.

5.2 Типы и технологическая схема смесительных барабанов

Типы смесительных барабанов:

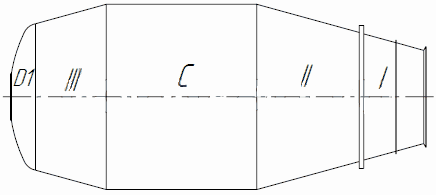

Рисунок 34 - D1 – днище

I – первый конус; II – второй конус; III - третий конус; C – цилиндр; Диаметр цилиндра -2200 мм; Вместимость 4, 5, 6, 7м3;Угол наклона барабана:15º для 4, 5, 6м3; 13º для 7м3; Аналоги барабанов Stetter

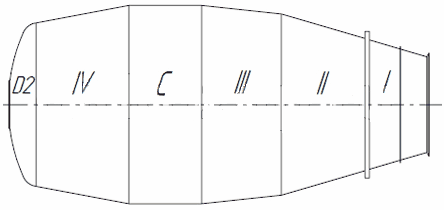

Рисунок 35 - D2 – днище

I – первый конус; II – второй конус; III - третий конус; IV – четвертый конус; C – цилиндр; Диаметр цилиндра -2300 мм.; Вместимость 8, 9, 10, 11, 12м3; Угол наклона барабана: 10,5º для 9, 10, 11, 12м3; 11,25º для 8м3; Аналоги барабанов Stetter вместимостью 8, 9, 10 м3

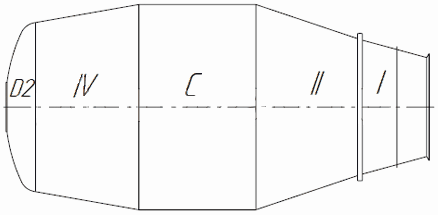

Рисунок 36 - D2 – днище

I – первый конус; II – второй конус; IV – четвертый конус; C – цилиндр; Диаметр цилиндра -2300 мм.; Вместимость – 6, 7, 8, 9, 10м3; Угол наклона барабана: 13º для 7, 8, 9м3; 10,5º для 9, 10м3;

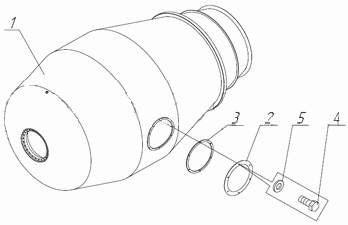

Технологическая схема:

1 – барабан смесительный;

2 – крышка; 3 – прокладка;
