Принцип работы автобетоносмесителей

Пт = 60Vkобkвых/Тц,

где V- вместимость барабана, м3; kоб - коэффициент использования геометрического объема, представляющего отношение объема сухих составляющих, загружаемых в барабан, к геометрическому его объему; kвых - коэффициент, характеризующий выход смеси и определяемый отношением ее объема к объему сухих составляющих (при перевозке автобетоносмесителем готовой бетонной смеси kвых =1

); Тц - продолжительность цикла автобетоносмесителя, мин,

где L - дальность перевозки смеси, км; vтр и vпор - скорость движения автобетоносмесителя в груженом и порожнем состояниях, км/ч; t3 - продолжительность загрузки барабана сухими составляющими, мин; tр и tп - продолжительность разгрузочных и промывочных операций, мин.

Типоразмерный ряд шестикубовых автобетоносмесителей представляют: автобетоносмеситель 58146Н на шасси КамАЗ-53228 (6 х 6) с гидромеханическим приводом от автономного двигателя; автобетоносмеситель 581462 на шасси КамАЗ-53229 (6 х 4) с отбором мощности от автономного двигателя; автобетоносмеситель 581461 на шасси КамАЗ-65И5(6 х 4) с гидромеханической передачей от двигателя базового шасси.

Семикубовые автобетоносмесители - 58147С на шасси КамАЗ-53229 (6 х 4) с гидромеханической передачей от автономного двигателя. Восьмикубовые автобетоносмесители 581482 на шасси КамАЗ-6540 и 581480 на шасси МЗКТ-69237 с гидромеханической передачей от автономного двигателя наиболее эффективно используются для обслуживания объектов строительства с большим потреблением бетона.

Двенадцатикубовый автобетоносмеситель указан на рис. 8.

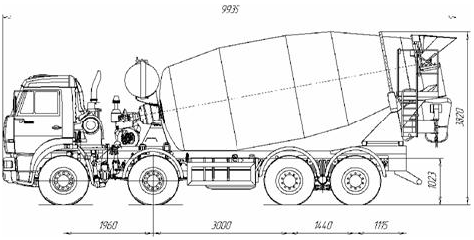

Рисунок 8 - Автобетоносмеситель 12DA на шасси КАМАЗ-65201 (с приводом от автономного двигателя)

2.2 Автобетоносмесители на базе автомобиля МАЗ

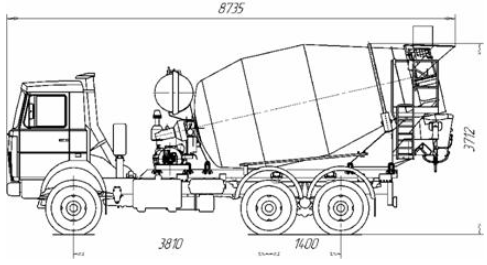

Рисунок 9 - Автобетоносмеситель 8DA на шасси МАЗ 650105 (с приводом от автономного двигателя)

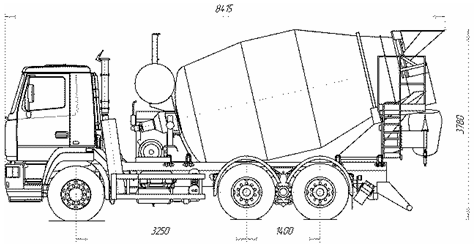

Рисунок 10 - Автобетоносмеситель 6DA на шасси МАЗ 630303(305) (с приводом от автономного двигателя)

Рисунок 11 - Автобетоносмеситель 7DA на шасси МАЗ 630303(305) (с приводом от автономного двигателя)
