Принцип работы автобетоносмесителей

Следующий этап развития конструкций отечественных автобетоносмесителей пришелся на послевоенный период.

а) б)

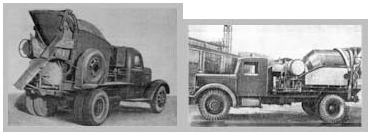

Рисунок 2 – а) Послевоенный С-269 на шасси ЗИС-150, б) Первый отечественный автобетоносмеситель С-224 с автономным двигателем на базе ЯАЗ-200

В конце 40-х годов ВНИИстройдормаш разработал проект автобето

носмесителя С-269 на шасси грузовика ЗИС-150. Опытный образец машины изготовил московский завод "Дормашина". В отличие от довоенных конструкций, новинка имела ряд принципиальных отличий: смесительный барабан был не цилиндрическим, а грушевидной формы, и устанавливался не горизонтально, а под углом 17° к горизонту. Его полезная емкость была чуть выше, чем у предшественника СССМ-738, - 1,6 м3 водяной бак также увеличенной вместимости: 270 + 80 л. Неизменным остался тип привода барабана, как и прежде, он осуществлялся от коробки отбора мощности базового автомобиля, что являлось существенным недостатком. По сравнению с СССМ-738, автобетоносмеситель С-269 прибавил в весе почти на полтонны, его надстройка весила 2308 кг. Правда, после доработки машина стала более легкой, масса модернизированного варианта С-306 равнялась 2185 кг.

Тем же предприятием был выпущен более тяжелый автобетоносмеситель С-224 на шасси ЯАЗ-200. Конструкция барабана, загрузочных и разгрузочных устройств, а также водяных коммуникаций была аналогична машине С-269. Полезная емкость смесительного барабана по выходу готовой смеси при загрузке сухими материалами составляла 2 м3, а по загрузке готовой бетонной смесью - 2,4 м3. Несколько большее значение имел угол наклона барабана к горизонту - 20 °. Принципиальным отличием от С-269 был индивидуальный привод барабана от двигателя ГАЗ-МК мощностью 30 л.с. Неудобство состояло в том, что мотор базового автомобиля был дизельным, а приводного - бензиновым.

К сожалению, история не донесла до нас сведений о том, насколько велик был выпуск автобетоносмесителей на базе автомобилей ЗИС-150 и ЯАЗ-200, и вообще изготовлялись ли они серийно. Лишь в конце 60-х годов отечественная промышленность освоила серийное производство автобетоносмесителей.

Во второй половине 60-х годов ВНИИстройдормаш разработал проекты двух автобетоносмесителей - С-942 (СБ-58) на шасси КрАЗ-258 и С-1036 (СБ-69) на шасси МАЗ-505Б, выпуск которых был налажен в 1968-1969 гг. Славянским заводом строительных машин.

а) б)

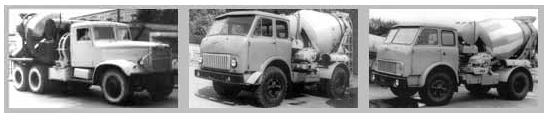

Рисунок 3 – а) С-942 - третье поколение советских автобетоносмесителей, б) Ранняя версия С-1036 на шасси МАЗ-503Б (слева) и более поздний вариант С-1036Б на шасси МАЗ-5549.

На новых машинах в целом сохранились компоновочные решения, принятые на отечественных моделях, разработанных в конце 40-х годов, которые соответствовали устоявшимся мировым тенденциям. Однако, в кинематике было существенное отличие - на всех предыдущих машинах зубчатый венец барабана получал вращение непосредственно от шестерни выходного вала редуктора, на новинках передача была цепной. Смесительный барабан у обеих машин приводился в действие от дизельного двигателя Д-37МСЗ, мощностью 40 л.с. Соответственно грузоподъемности базового шасси, полезная вместимость смесительного барабана С-942 равнялась 3,2 м3, С-1036 - 2-2,5 м3. Автобетоносмеситель С-1036, в отличие от С-942, имел более широкие возможности, обусловленные конструкцией смесительного барабана: он мог приготавливать не только подвижные бетонные смеси, но и жесткие.

Советские конструкторы не останавливались на достигнутом. Уже в начале 70-х годов ВНИИстройдормаш разработал усовершенствованные автобетоносмесители СБ-92 емкостью 4 м3 на базе КрАЗа и СБ-83 емкостью 4,5-5 м3 - на полуприцепе к автомобилю МАЗ-504.

а) б)

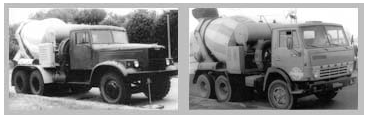

Рисунок 4 – а) СБ-92 характеризовался повышенной скоростью разгрузки бетонной смеси, б) СБ-92В-1 - модификация на базе КамАЗа.

В 1972 году СБ-92 был принят к производству Славянским заводом строительных машин. От С-942 его отличала большая вместимость смесительного барабана, более мощный 50-сильный приводной мотор Д-37С-1, а также конструкция барабана. Для повышения темпа разгрузки бетонной смеси угол наклона оси барабана к горизонту уменьшили с 18° до 15°. Внутреннее оперение барабана получило винтовые лопасти плоского профиля, расположенные перпендикулярно к коническим поверхностям барабана. С освоением автомобильной промышленностью во второй половине 70-х годов автомобиля КамАЗ-5511, Славянский завод начал выпуск на его базе модификации бетоносмесителя СБ-92-1 вместимостью 4 м3.

В середине 70-х годов ежегодный объем производства автобетоносмесителей в СССР составлял несколько сотен, например, в 1973 году было изготовлено 253 машины, в 1974 году - 340. Однако, строительная отрасль требовала гораздо большего количества. На тот момент единственным производителем такой техники в Советском Союзе являлся Славянский завод строительных машин, мощностей которого явно недоставало. Поэтому советским правительством в 1973 году было принято решение о строительстве нового завода автобетоновозов в городе Туймазы Башкирской АССР. Строительство началось весной 1976 года. Параллельно строился Туймазинский опытно-экспериментальный завод строительных машин, где 5 ноября 1977 года был выпущен первый опытный образец автобетоновоза СБ-113. 28 января 1980 года вышел приказ Минстройдоркоммаша о слиянии двух заводов. Эта дата считается официальной точкой отсчета истории Туймазинского завода автобетоновозов. Только за первый год работы заводчане выпустили 81 автобетоносмеситель СБ-92, 15 автобетононасосов СБ-126 и 166 авторастворовозов СБ-89. Техника, выпускаемая Туймазинским заводом, поставлялась как отечественным, так и зарубежным потребителям: в Болгарию, Кубу, Анголу, Вьетнам, Сирию, Венгрию, Китай, Индию.

а) б)

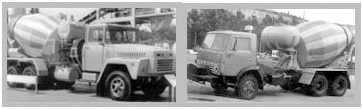

Рисунок 5 – а) Плод совместного сотрудничества компании "Штеттер" и Каменского опытного механического завода, б) На СБ-159 использовался гидравлический привод барабана (на снимке модификация СБ-159В

Бурное развитие производства автобетоносмесителей в Советском Союзе пришлось на 80-е годы, благодаря вводу Туймазинского завода автобетоновозов и началу лицензионного выпуска техники немецкой фирмы "Штеттер" на Каменском опытном механическом заводе в 1979 году и на Пушкинском ремонтно-механическом заводе в 1980 году. Правда, основная масса техники, производимой Каменским и Пушкинским заводами, отправлялась за рубеж. В ФРГ советские предприятия поставляли металлоконструкции смесительной установки, а для местного рынка в сравнительно небольшом количестве выпускались комплектные автобетоносмесители. Например, Каменский завод в ту пору выпускал порядка 1000 комплектов установок для зарубежного рынка и 200 машин для нужд советских строителей.

Тем временем советские конструкторы продолжали создавать собственные разработки. В 1980-1981гг. Славянский завод строительных машин по проекту ВНИИстройдормаш создал автобетоносмеситель СБ-130 и унифицированный с ним автобетоновоз СБ-132 на шасси полуприцепа, работающего в паре с тягачом КамАЗ-5410. Барабан имел внушительный объем - 8 м3 и привод от собственного дизеля Д-145Т. Но главное отличие от всех предыдущих машин заключалось в использовании гидравлического привода барабана вместо тяжелой и сложной механической трансмиссии. Новая приводная схема нашла применение на дальнейших отечественных разработках - 6-кубовом автобетоносмесителя СБ-127 на шасси КрАЗ-6505 (1982 г.), 5-кубовом СБ-159 на шасси КамАЗ-5511 (1983 г.), а также на более поздних машинах.
