Ремонт агрегатов и систем транспортных средств фирмами-изготовителями

ТПР характеризуется «расходящейся» структурой и в общем виде может быть представлена в форме ориентированного графа, который учитывает последовательности выполнения технологических переходов (технологически неделимых элементов).

Рассмотрим процесс разборки двигателя автомобиля ЗИЛ-130 (рис.3.1).

Анализ ТПР двигателя ЗИЛ-130 показывает, что весь процесс разборки можно разделить на 3 зоны

:

I зона – съем внешних узлов, не связанных отношениями предшествования – имеет интенсивные ветвления.

В основе построения ТПР в форме графа лежит принцип разбиения графа технологии на слои с последующим их ранжированием. В нулевом слое помещают элемент, относящийся к началу процесса (например, установка агрегата). Далее располагаются слои, включающие элементы ТПР, не связанные отношениями предшествования, а затем идут слои с ранжируемыми в зависимости от последовательности независимыми и зависимыми элементами.

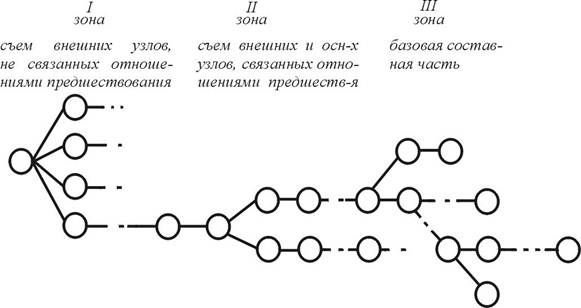

Рис.3.1 Графоаналитическая модель процесса разборки автомобиля

II зона – съем внешних узлов и основных узлов, связанных отношениями предшествования – имеет менее интенсивное ветвление. III зона – получение базовой детали (например блок цилиндров).

Рассмотренная методика построения ТПР не учитывает ограничения, накладываемые:

- требованиями одновременности выполнения отдельных операций, объединяемых, например, на основе механизации;

- позиционные ограничения.

В МАДИ разработана методика формирования ТПР с использованием эвристического алгоритма.

Пусть ТПР двигателя ЗИЛ-130 состоит из множества L технологических операций:

L = {l:l =1,L };

каждая из операций состоит из множества М технологических элементов:

М = {i:i =1,М}.

Пусть также по каждому i–му элементу известно время его выполнения (длительность) ti.

Введем целочисленную переменную δil, которая принимает значения:

δil=1, если I-й элемент содержится в l–й технологической операции;

δil=0, в противном случае.

Тогда ТПР может быть формализован (с учетом требований одновременности и позиционности) следующими соотношениями, представляющими его математическую модель:

M

1. Σδil =1 – выполнение каждого элемента на одном рабочем месте.

i=1

M

2. Σti δil ≤r – непревышение длительности операции такта r.

i=1

l

3. δil ≤ Σδjk – соблюдение условий предшествования для каждой пары i

k=1

j (при i > j ) l-й и k-й операции.

Пусть известно некоторое позиционное ограничение Р. Тогда требование выполнения операции в одной позиции запишется так:

|Pi – Pj | δil + |Pi – Pj | δjl ≤ | Pi - Pj |

где: i и j – индексы элементов.

I Этап разработки ТПР

На основе анализа конструкции двигателя выявляют:

- наиболее удобные позиции слесаря разборщика;

- вид работы (ручной, механизированный);

- последовательность выполнения технологических элементов.

Например, для двигателя ЗИЛ-130:

II Этап - построение графа ТПР

1. По существующим порядкам определения последовательности элементов ТПР .

2. Ориентированный граф.

3.3 Виды технологических процессов

ГОСТами ЕСТПП установлены два вида ТП: единичный и типовой.

Единичный ТП – это ТП изготовления или ремонта изделий одного наименования, типоразмера и пополнения независимо от типа производства.

Типовой ТП характеризуется единством содержания и последовательностью

Большинства технологических операций и переходов для групп изделий с общими конструктивными признаками.

Групповым ТП называется совокупность групповых технологических операций, обеспечивающих восстановление свойств изделия (или нескольких групп изделий) по общему технологическому маршруту (ТМ). При групповом ТМ предполагается прохождение групп изделий или их представителей с пропуском отдельных операций. Группой называется совокупность изделий, характеризуемая при ремонте общностью оборудования, оснастки, наладки и ТП.

При построении групповых ТП за базовое изделие берут комплексную единицу ремфонда, под которой понимается реальная или условная (искусственная) единица ремфонда, содержащаяся в своей конструкции все основные элементы, характерные для изделия данной группы и являющаяся ее конструктивно-технологическим представителем.

Каждый вид ТП характеризуется следующими признаками:

a. основным назначением процесса (рабочий, перспективный);

b. степенью детализации процесса (маршрутный, операционный, маршрутно-операционный).

Рабочий ТП выполняют по рабочей технологической или конструкторской документации.

Перспективный ТП – это процесс, который полностью или частично предстоит освоить на предприятии, используя последние достижения науки и техники.

Маршрутный ТП выполняют по документации, в которой содержание операций излагается без указания переходов и режимов обработки.

Операционный ТП выполняют по документации, в которой содержание операций излагается с указанием переходов и режимов обработки.

Маршрутно-операционный ТП выполняют по документации, в которой содержание отдельных операций излагается без указания переходов и режимов обработки.

Проектирование ТП является составной частью системы технологического проектирования предприятия, которая в государственном масштабе лимитируется
