Проектирование автопредприятия с детальной разработкой агрегатного участка

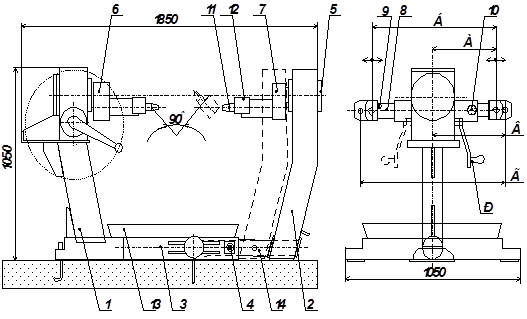

Рисунок 4.1 Стенд разборки и сборки двигателей Р-770

1-стойка стационарная с редуктором; 2-стойка передвижная; 3-крестовина; 4-фиксатор стойки; 5-опора подшипниковая; 6-траверса; 7-траверса; 8-опора раздвижная (4шт.); 9-шпонка (4шт.); 10-фиксатор опоры (4шт.); 11-штырь (4шт.); 12-винт (4шт.); 13-поддон; 14-скалка; Р -

рукоятка поворота двигателя (90о-13 оборотов рукоятки).

Принцип работы стенда.

Двигатель, установленный на стенд, поворачивается вращением тихоходного вала основного червячного редуктора в положение наиболее удобное для работы. Вращение быстроходного вала основного червячного редуктора осуществляется через рукоятку ручного вращения.

Двигатель надежно фиксируется в любом положении, благодаря тому, что редуктор самотормозящий.

Устройство стенда.

Стенд состоит из двух стоек, стационарной и передвижной. Стационарная стойка жестко закреплена на крестовине и снабжена редуктором с ручным приводом. Основной редуктор с передаточным отношением i = 52. Передаточное число вспомогательного редуктора i = 16…31,5.

На передвижной опоре смонтирована подшипниковая опора. На цилиндрической поверхности опор имеются шпоночные пазы, в которые входят шпонки, ограничивающие перемещение опор по длине и по углу. Концы опор выполнены в виде кулаков и снабжены выдвижными штырями 11. Положение опор фиксируется подпружиненными фиксаторами 10.

На выходном валу редуктора и на валу подшипниковой опоры смонтированы траверсы. Траверсы трубчатого сечения, в них телескопически входят раздвижные опоры. Траверса на стационарной стойке поворачивается вращением электродвигателя, либо рукояткой редуктора. Траверса устанавливается в горизонтальном положении благодаря подпружиненному шарику в подшипниковой опоре.

Стойка в основании смонтирована на скалке, входящей в трубу крестовины. Вертикальное положение передвижной стойки обеспечено шпоночным соединением, которое одновременно ограничивает положение стойки по длине. Стойка фиксируется фиксатором.

Стенд снабжен поддоном для слива отработанного масла.

Подготовка изделия к работе.

Установить стенд на ремонтном участке, расконсервировать его.

Стенд установить на пол и закрепить фундаментными болтами согласно планировке (см. рисунок 4.2).

Проверить вращение шпинделя.

Рисунок 4.2 План фундамента под стенд Р-770

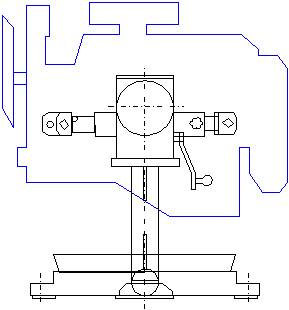

Рисунок 4.3 Схема установки двигателя на стенде.

5. Охрана труда и окружающей среды

Охрана труда - система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилакических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.

5.1 Общее положение

Правовые вопросы по охране труда в нашей Республике регламентируются положениями законодательства. В Конституции Республики Казахстан закреплены права граждан на труд, отдых, охрану здоровья. Конституция гарантирует всем гражданам равноправие в труде независимо от национальности, расы и пола.

Правила и нормы по охране труда должны соблюдаться при проектировании, строительстве и эксплуатации производственных зданий и сооружений. Ни одно предприятие, цех, участок или другое производство не могут быть приняты, введены в эксплуатацию, если на них не обеспечены здоровье и безопасные условия труда.

Администрация предприятий обязана обеспечить надлежащее техническое оборудование всех рабочих мест и создать на них условия работы, соответствующие правилам по охране труда, проводит расследование и учет несчастных случаев на производстве.

Рабочим и служащим, занятым на работах с вредными условиями труда, а также в особых температурных условиях или связанных с загрязнением, выдают бесплатно средства индивидуальной защиты, обезвреживающие средства, лечебно-профилактическое питание.

Кодексом законов о труде установлены также медицинские осмотры рабочих и служащих, переводы на более легкую работу, возложена материальная ответственность на предприятия за ущерб, причиненный рабочим служащим повреждением их здоровья. Трудовое законодательство явилось основой для разработки Типовых правил внутреннего трудового распорядка для рабочих и служащих предприятий, учреждений и организаций. Типовые правила определяют порядок приема и увольнения рабочих и служащих, их основные обязанности, взыскания за нарушение трудовой дисциплины.

При поступлении работника на предприятие проводятся следующие типы инструктажа по технике безопасности: вводный (при приеме на работу), инструктаж на рабочем месте (проводится начальником цеха или участка). Кроме того, проводится ежегодный периодический инструктаж и дополнительный инструктаж в случае возникновения несчастных случаев.

Работники, работающие на электрическом, подъемно-транспортном, тепловом, сварочном и химически опасном оборудовании получают специальный инструктаж и допуск к работе.

5.2 Техника безопасности при техническом обслуживании и ремонте автомобилей

При техническом обслуживании и текущем ремонте автомобилей возможно возникновение различных опасных для здоровья факторов. Наиболее опасными являются движущие автомобили, незащищенные подвижные элементы производственного оборудования, повышенной загазованности помещений отработанными газами автомобилей, повышенной влажностью в моечных отделениях, повышенных уровней шума при испытании автомобильных двигателей внутреннего сгорания, опасности поражения электрическим током при работе с электроинструментом и др.

Для обеспечения безопасности и безвредности работ, снижения трудоемкости, повышения качества технического обслуживания и текущего ремонта автомобилей работы следует проводить на специально оборудованных постах (в осмотровых канавах, на эстакадах, напольных подъемниках), оснащенных необходимыми устройствами, приборами, приспособлениями и инвентарем. Канавы и эстакады должны иметь приспособления, исключающие падение автомобиля (отбойный брус, направляющие реборды).

Помещения с поточным движением автомобилей оборудуют световой и звуковой сигнализацией. Она служит для предупреждения работающих на линии технического обслуживания о моменте начала движения автомобиля с поста на другой пост. На каждом посту устанавливают включатели аварийной остановки.

При установке автомобиля на напольный пост его затормаживают стояночным тормозом. Рычаг коробки передач устанавливают в положение, соответствующее низшей передаче. На автомобилях с бензиновыми двигателями выключают зажигание, а с дизельными двигателями - перекрывают подачу топлива. На рулевое колесо автомобиля вывешивают предупредительный плакат «Не трогать - под автомобилем работают люди». Автомобиль на подъемнике должен быть установлен без перекосов. Для предупреждения поражения работающих электрическим током электромеханические подъемники заземляют и зануляют. Самопроизвольное опускание подъемника исключают установкой штырей - ограничителей. Плунжер гидравлического подъемника фиксируют упором.
