Технико-экономические характеристики 8-ми осной цистерны

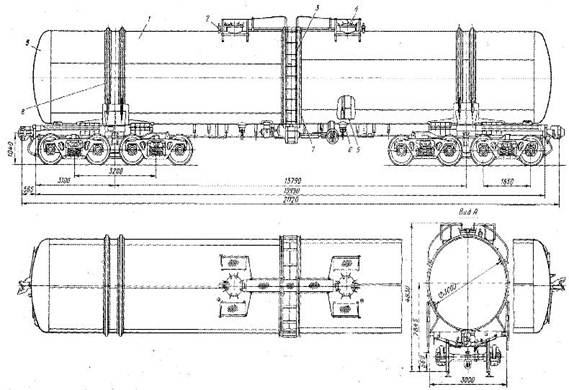

8-осная цистерна для бензина и светлых нефтепродуктов, модель 15-871. «Характеристика 8-ми осной цистерны модель 15-871»
Показатель |
Величина |
Единица измерения |
Примечание |
Грузоподъемность |
120 |
т | |
Допустимая осевая нагрузка |
206,8 (21,1) |
кН (тс) |
Ист. [7 c.20] |
Тара |
48,8 |
т | |
Полный объем котла |
140 |
м3 | |
Удельный объем |
1,14 |
м³/т |
Ист. [7 c.20] |
База вагона |
13790 |
мм | |
Длина: по осям сцепления автосцепок по концевым балкам рамы |
21120 19990 |
мм | |
Ширина кузова максимальная |
3144 |
мм | |
Наружная длина котла |
20226 |
мм | |
Внутренний диаметр котла |
3000 |
мм | |
Высота цистерны от уровня головок рельсов |
4790 |
мм | |
Конструкционная скорость |
120 |
км /ч | |
Поглощающий аппарат |
Ш-2-Т | ||
Габарит по ГОСТ 9238-83 |
1-Т |
1. ОСНОВНЫЕ ЧАСТИ ВАГОНА
Для написания своей курсовой работы мне необходимо детально исследовать основные части 8-ми осной цистерны модель 15-871, результаты приведены в таблице 1.1
Таблица 1.1 – «Основные части 8-ми осной цистерны модель 15-871»
Части вагона |
Назначение |
Направление развития |
Кузов |
Предназначен для размещения в нем пассажиров или грузов |
Увеличение объема за счет изменения конструкции кузова |
Рама |
Воспринимает нагрузку от кузова вместе с грузом и передает на ходовую часть вертикальное и горизонтальное усилия, действующие на вагон |
Уменьшить вес и за счет этого повысить грузоподъемность |
Ходовые части |
Направляют движение вагона по рельсовому пути и обеспечивают безопасность движения с необходимой плавностью хода |
Повышение ресурса и ремонта буксового узла. Введение диска с S-образным профилем. Использование в тележке детали с уменьшеным коэффициентом трения |
Ударно-тяговые приборы |
Служат для сцепления вагонов между собой и с локомотивом, а также для передачи силы тяги от локомотива к вагонам и смягчения ударов, возникающих при сцеплении или изменениях режима движения |
Увеличение энергоемкости |
Форма кузова вагона зависит от его назначения. Боковые стены кузова опираются на раму, имеют стальную обрешетку, к которой крепится металлическая обшивка. В грузовых вагонах металлическая обрешетка стен и жестко связанная с ними рама составляют несущую конструкцию, находящуюся под воздействием вертикальных сжимающих и растягивающих сил. Схема рамы и кузова вагона приведены на рисунке 1.1 курсового проекта.

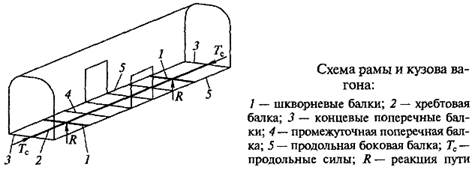

Рисунок 1.1 – «Схема рамы и кузова вагона»
Рама вагона является основанием кузова и несущей конструкцией, состоящей из жестко связанных между собой продольных и поперечных балок. К раме крепят ударно-тяговые приборы и тормозное оборудование.
Ходовая часть вагона включает в себя колесные пары, надрессорные балки, буксы с подшипниками и рессорное подвешивание, объединенные рамой в тележки.
В качестве объединенных ударного и тягового устройств на подвижном составе железных дорог России принята автоматическая сцепка типа СА-3.
Поглощающий аппарат автосцепки ослабляет сжимающие и растягивающие усилия, передаваемые на раму вагона.
Перевозка различных нефтепродуктов в цистернах общего назначения связана со значительными трудностями их выгрузки из котлов. Для облегчения слива таких грузов созданы цистерны с наружной подогревательной рубашкой (кожухом).
Рубашка расположена в нижней части котла. Она образуется стенками котла и наружным листом, которые связаны между собой каркасом из углового проката. Для подогрева груза подается пар в рубашку через штуцер кожуха сливного прибора, а выход пара или конденсата происходит через два патрубка, расположенных по концам котла. Сливной прибор цистерны вместо резинового уплотнительного кольца клапана имеет медное кольцо, что обусловлено высокой температурой наливаемого в котел груза и большой его вязкостью.
1.1 Кузов вагона
Кузов вагона предназначен для размещения грузов и пассажиров. Кузовом цистерны является котел. Конструкция кузова зависит от типа вагона. Все кузова имеют устройства, необходимые для обеспечения сохранности перевозимого груза или комфорта пассажиров. Схема котла приведена на рисунке 1.2.
Рисунок 1.2 – «Схема котла 8-ми осной цистерны»
Котел цистерны состоит из сваренных посередине двух цилиндрических обечаек 1.
Каждая обечайка выполнена из продольных листов - нижнего толщиной 12 мм, боковых и верхних - 9 мм и двух эллиптических днищ 9 толщиной 10 мм.
