Технико-экономические характеристики 8-ми осной цистерны

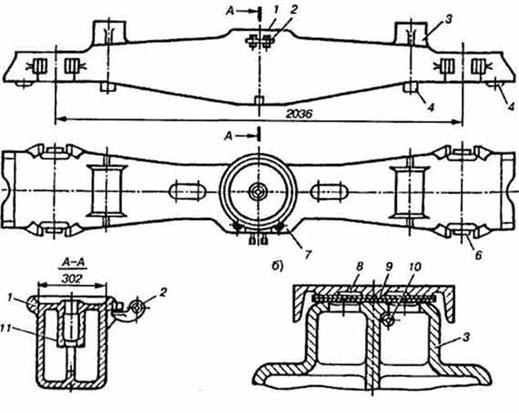

Рисунок 1.12 а - «Надрессорная балка»; Рисунок 1.12 б – «Скользун»

На подпятник 1 опирается пятник кузова, через центры которых проходит шкворень. Опорой для шкворня является поддон 11, который располагается под подпятником посередине надрессорной

балки. Шкворень служит осью вращения тележки относительно кузова, а также передает тяговые и тормозные силы от тележки кузову и обратно. Боковые перемещения надрессорной балки амортизируются поперечной упругостью пружин, на которые она опирается.

Скользун тележки - боковая опора кузова - состоит из опоры 3, отлитой заодно с надрессорной балкой, колпака 8, надетого на опору, прокладок 9 для регулировки зазоров между скользунами рамы вагона и тележки, болта 10, предохраняющего колпак от падения. Зазор между скользунами для основных типов четырехосных вагонов должен быть в пределах 6-16 мм.

Рессорное подвешивание состоит из двух комплектов, размещенных в рессорных проемах левой и правой боковых рам. В каждый комплект входит пять, шесть или семь двухрядных цилиндрических пружин и два клиновых фрикционных гасителя колебаний 1. Каждая двухрядная пружина состоит из наружной 2 и внутренней 3 пружин, имеющих разную навивку -правую и левую. Количество двухрядных пружин в комплекте зависит от грузоподъемности вагона. Пять пружин ставят в тележки, подкатываемые под кузова вагонов грузоподъемностью до 50 т, шесть - до 60 т и семь - более 60 т. В связи с этим и расположение пружин в комплекте будет разное (рис.13, б, в, г). Крайние боковые пружины комплекта поддерживают клинья гасителей колебаний. Снизу клинья имеют кольцевые выступы, не допускающие смещения их относительно пружин в горизонтальной плоскости, а верхней своей частью входят в направляющие надрессорной балки. Клинья отливают из стали 20Л. Пружины изготавливают из стали 55С2, а фрикционные планки - из стали марок 45 ЗОХГСА или 40Х. Статический прогиб рессорного подвешивания от тары - 8 мм, от массы брутто - 46-50 мм. Коэффициент относительного трения гасителя колебаний - 0,08-0,10. На рисунке 1.13 курсового проекта приведены общий вид рессорного подвешивания и схема установки семи, шести и пяти двухрядных пружин.

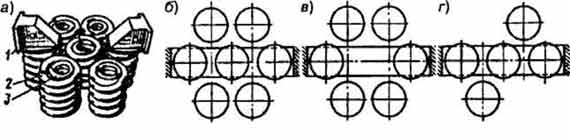

Рисунок 1.13 а - Общий вид; б, в, г - схемы установки семи, шести и пяти двухрядных пружин

Колесные пары относятся к ходовым частям и являются одним из ответственных элементов вагона. Они предназначены для направления движения вагона по рельсовому пути и восприятия всех нагрузок, передающихся от вагона на рельсы при их вращении. Работая в сложных условиях загружения, колесные пары должны обеспечивать высокую надежность, так как от них во многом зависит безопасность движения поездов. Поэтому к колесным парам предъявляются особые, повышенные требования Госстандартами, Правилами технической эксплуатации железных дорог, Инструкцией по осмотру, освидетельствованию, ремонту и формированию вагонных колесных пар, а также другими нормативными документами при проектировании, изготовлении и содержании в эксплуатации. Конструкция и техническое состояние колесных пар оказывают влияние на плавность хода, величину сил, возникающих при взаимодействии вагона и пути, и сопротивление движению. Работая в современных режимах эксплуатации железных дорог и экстремальных условиях окружающей среды, колесная пара вагона должна удовлетворять следующим оновным требованиям: обладать достаточной прочностью, имея при этом минимальную необрессоренную массу (с целью снижения тары подвижного состава и уменьшения непосредственного воздействия на рельсовый путь и элементы вагона при прохождении неровностей рельсовой колеи); обладать некоторой упругостью, обеспечивающей снижение уровня шума и смягчение толчков, возникающих при движении вагона по рельсовому пути; совместно с буксовыми узлами обеспечивать возможно меньшее сопротивление при движении вагона и возможно большее сопротивление износу элементов, подвергающихся изнашиванию в эксплуатации. Колесная пара состоит из оси 1 и двух укрепленных на ней колес 2. Тип колесной пары определяется типом оси и диаметром колес, а также конструкцией подшипника и способом крепления его на оси. Типы вагонных осей различают по размерам и форме шейки - для роликовых подшипников качения и подшипников скольжения. Размеры оси устанавливают в зависимости от величины расчетной нагрузки, воспринимаемой ею при эксплуатации. Колесные пары приведены на рисунке 1.14 курсового проекта.

Рисунок 1.14 – «Колесные пары»

Колесные пары Ш-950 предназначены для эксплуатации с подшипниками скольжения, а колесные пары РУ1-950, РУ1Ш-950, РУ-950 и РУ-1050 - с роликовыми подшипниками (РУ роликовая унифицированная, Ш - торцевое крепление внутренних колец подшипников приставной шайбой). Исходя из расчетной нагрузки, определяются диаметры шеек 3, 4, 5 (см. рис.14) подступичной 7 и средней 8 частей оси. Предподступичная часть 6 является ступенью перехода от шейки к подступичной части оси и служит для установки уплотняющих устройств буксы. На подступичных частях 6 прочно закрепляются колеса 2. В настоящее время в эксплуатации находятся еще небольшое количество колесных пар с осями III типа с подшипниками скольжения, которые заменяются на роликовые. На торцах их шеек 5 имеются буртики 6, ограничивающие продольные перемещения подшипников скольжения, располагающихся в верхних частях. Колесные пары с осями, предназначенными для эксплуатации с роликовыми подшипниками, различают между собой по конструкции торцевого крепления внутренних колец роликовых подшипников на шейке: 3 - с нарезной частью а для навинчивания корончатой гайки; 4 - при помощи приставной шайбы, для чего на торцах делаются отверстия с нарезкой для болтов крепления. Такое крепление выполнено в двух вариантах: тремя или четырьмя болтами. Колесные пары с формой шейки 3 обозначаются РУ1-950, а с формой 4 - РУ1Ш-950.

Современная типовая букса с двумя цилиндрическими роликовыми подшипниками для любого типа грузового вагона может иметь два вида торцевого крепления внутренних колец от продольного сдвига - торцовой корончатой гайкой или тарельчатой шайбой.

Букса с торцевым креплением гайки имеет корпус 1 с челюстями 15, в котором размещены передний 2 и задний 3 подшипники с короткими цилиндрическими роликами. Со стороны колеса корпус закрыт лабиринтным уплотнением 4 (съемный лабиринт) и 5 (лабиринтное кольцо), а впереди - крепительной 8 и смотровой 10 крышками с болтами 6 и шайбами 9. Крепительная крышка изготовленная из стали или алюминиевого сплава прочно удерживает наружные кольца роликовых подшипников 2 и 3 в буксе, не позволяя им проворачиваться и перемещаться вдоль оси при вращении колесной пары.

Внутренние кольца подшипников закреплены на шейке оси с торца корончатой гайкой 11, стопорной планкой 13 и болтами 12. Между корпусом буксы 7 и крепительной крышкой 8 с крепительными болтами 16 установлено уплотнительное кольцо 7, обеспечивающее герметизацию буксового узла.
