Сооружение контактной сети железной дороги

Длина изолирующего сопряжения: Lис = 68+51+68 = 187 м

Так как новый анкерный участок стал длиной 774 м, оставшиеся 776 м раскидываем на 1, 5, 7 и 9 участки. Добавление длины к 1 АУ приведет к увеличению длины участка более 1600 м. Но устраивать анкерный участок на оставшихся 388 м не целесообразно с технической

и экономической точки зрения, кроме того, ПУТЕКС разрешает делать длину АУ в исключительных случаях 1800 м. Поэтому добавляем 388м к 1 АУ и получаем 1773м.110 м к 5 АУ и получили 1600 м, к 7 АУ добавляем 85 м и оставшиеся 193 м к 9 АУ и получаем 1500 м и 1503м.

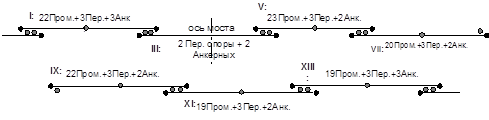

Схема расстановки опор:

Определение объема работ по сооружению устройств контактной сети

Строительные и монтажные работы при сооружении контактной сети и тяговых подстанций должны производиться в соответствии с Техническими указаниями по технологии производства строительных и монтажных работ при электрификации железных дорог (ВСН 116-65) с соблюдением требований Строительных норм и правил (СНиП III-41-76), Правил устройств электроустановок (ПУЭ), Правил технической эксплуатации железных дорог (ПТЭ), Инструкций по сигнализации на железных дорогах, Инструкции по обеспечению безопасности движения поездов при производстве путевых работ, Технических условий производства и приемке строительных и монтажных работ при электрификации железных дорог (ВСН 12-59), действующих правил техники безопасности, охраны труда и противопожарной охраны, а также действующих правил промышленной санитарии при строительных и монтажных работах.

Состав строительных работ по сооружению КС:

разработка котлованов под фундаменты, анкеры и опоры КС;

установка фундаментов, анкеров, опор КС, жестких поперечин, анкерных оттяжек.

Одновременно устанавливают опоры для резервного питания устройств автоблокировки от расположенной на опорах КС линии ДПР напряжением 27,5 кВ, а также предохранительные щиты на всех пешеходных мостах, путепроводах и мостах, расположенных над электрифицируемыми путями.

Разбивка мест установки опор включает в себя: в соответствии с планами КС перегонов и станций, расстояние между опорами; на шейке рельса наносится риска там, где должна стоять опора, ее номер, положение условного обреза фундамента по отношению к головке рельса; положение от оси пути. Глубина котлована допускается отклонением +/-100 мм. Котлованы разрабатываются так, чтобы габарит опоры подходил с запасом для установки +150 мм.

Увеличение пролета до 2 м, уменьшение до 1м.

На установленных опорах на высоте 5 м от головки рельсов наносят номер и знак высокого напряжения.

Металлические ригели жестких поперечин собирают и сваривают из отдельных блоков на комплектовочной базе, там же к ригелям присоединяют оголовки для крепления к опорам.

Анкерные оттяжки монтируют вручную. Кронштейны к анкерной опоре крепят на земле или после установки опоры с приставной лестницы (на железобетонных конических опорах). Устройство узла крепления оттяжек к анкеру обеспечивает регулировку длины тяг. Для регулирования натяжения тяг на них также предусмотрена резьба.

Установленные опоры и конструкции КС сдают под монтаж электромонтажному поезду при участии представителей заказчика. Сдаче под монтаж подлежат опоры, установленные на всем перегоне, станции или отдельном парке станции в соответствии с планами КС.

На участках, предъявляемых под монтаж, должны быть установлены, закреплены и отрегулированы все предусмотренные проектом опоры, жесткие поперечины, анкеры и анкерные оттяжки.

При монтаже КС выполняют работы:

армирование опор, монтаж консолей и кронштейнов

монтаж проводов контактной подвески (раскатка проводов)

регулировка контактной подвески;

монтажу сопряжений анкерных участков, воздушных стрелок, секционных изоляторов, разрядников;

монтажу электрических соединителей, отводов и заземлителей; аппаратуры секционирования.

монтажу усиливающих, питающих и других проводов, расположенных на опорах КС.

Конструкции для сооружения контактной сети, применяемые в массовом количестве (опоры, фундаменты, консоли, кронштейны, фиксаторы, детали), а также приспособления для работ изготавливают на специализированных заводах. Изоляторы и провода поставляют заводы промышленности по заказам.

Монтаж КС выполняется специализированными электромонтажными поездами (ЭМП). Количество ЭМП и прорабских пунктов, которые образуются в состав ЭМП, определяется объемом монтажных работ и условиями их производства. ЭМП составляют проекты производства работ для основных участков.

В состав ЭМП входят механические мастерские, которые изготавливают фиксаторы, треугольные подвесы и другие изделия, не предоставленные заводами, а также ряд не типовых конструкций, применяемых в ограниченном количестве.

Прорабский пункт по монтажу КС в большинстве случаев размещают на станции, расположенной возможно ближе к середине выделенного участка работ.

Работу бригад концентрируют на 1-2 перегонах или станциях с выездом преимущественно в одну сторону от базы прорабского пункта. Бригаде выделяют не более 4 анкерных участков на двухпутном перегоне (по 2 на каждом пути) или 3 анкерных участков на однопутном перегоне.

Технологическая последовательность выполнения монтажа КС:

монтаж консолей, кронштейнов, раскатка несущего троса в "окно", стыкование, анкеровка и подвеска несущего троса на опорах;

установка звеньевых и рессорных струн на несущем тросе и подъем его в седла;

раскатка контактного провода в "окно", стыкование и анкеровка контактного провода;

выправка консолей, установка фиксаторов, регулировка цепной подвески;

монтаж сопряжений анкерных участков, разрядников, секционных разъединителей, электрических соединителей, монтаж групповых заземлений.

Определение объема работ по сооружению устройств контактной сети составляется для заданного варианта согласно табл.1,2,3 [1] и должно учитывать все строительные и монтажные работы на перегоне. Одновременно с этим определяется сметная стоимость строительства (на строительные (табл.2) и монтажные (табл.3) работы в отдельности).

Полная сметная стоимость включает суммы прямых затрат, накладных расходов и плановых накоплений.

Прямые затраты непосредственно связаны с выполнением строительно-монтажных работ, складывающихся из следующих статей:

основная заработная плата рабочим;

стоимость материалов, деталей и конструкций;

эксплуатация строительных машин.

Прямые затраты на строительные и монтажные работы подсчитываются согласно табл.6,7,8,9,10 и 11 [1].

Накладные расходы учитывают затраты на содержание аппарата управления, обслуживающих рабочих и организацию работ. Накладные расходы принимаем 17% от прямых затрат на строительные работы и от суммы основной заработной платы на монтажные работы.

Плановые накопления предусматривают в смете прибыль и расходуются на расчеты с государственным бюджетом, на создание фондов экономического стимулирования и т.д. Норма плановых накоплений установлена в размере 8% от суммы прямых затрат и накладных расходов.
