Графические работы на уроках стереометрии в средней школе

Задания на расширение данных чертежа путем:

а) дополнительных построений;

б) «переосмысливания», т.е. мысленного «включения» в другую фигуру, имеют большую диагностическую ценность.

Они проявляют возможность ученика выйти за пределы наличной наглядной ситуации, расширить ее, руководствуясь логикой решения задачи.

Эти задания имеют особую ценность в стереометрии, где поиск и нахо

ждение нового элемента нередко представляет собой целую цепь мысленных преобразований, осуществляемых над образом исходной фигуры, когда требуется не только выделение понятийных признаков («ребро куба», «диагональ параллелепипеда», «сечение конуса» и т.п.), но и подлинное создание нового геометрического образа (мысленное «выделение» нового элемента чертежа; «помещение» его в определенной плоскости, выделение среди других). Конечно, все эти умения не формируются сами собой. Они должны быть обеспечены системой заданий. Должны быть разработаны соответствующие правила (образцы, рекомендации), их решения, которые бы раскрывали ученику «технологию» создания образа: возможность мысленно прослеживать его изменения, удерживать в образе его основные элементы, вводить новые — необходимые и достаточные для решения задачи.

Пример 5: Найдите образующую усеченного конуса, если радиусы оснований равны 3 см и 6 см, а высота равна 4 см (рис. 6).

Решение: Достроим усеченный конус до полного и рассмотрим его диагональное сечение. Заметим, что радиус нижнего основания усеченного конуса вдвое больше радиуса верхнего основания. Следовательно, высота и образующая конуса увеличатся в два раза (по подобию треугольников). По теореме Пифагора: образующая усеченного конуса равна 5 см.

4.1.6. Задания на рассмотрение фигур чертежа с разных точек

зрения

Эти задания используются в тех случаях, когда некоторые фигуры чертежа надо рассмотреть в плане разных понятий, т. е. переосмыслить их. Это достигается вычленением отдельной фигуры, выделением ее из остальных и включением в новые фигуры, путем их сочетания. Все это должно осуществляться мысленно, что требует, во-первых, абстрагирования отдельных фигур (углов, отрезков, их комбинаций) и, во-вторых, объединения с новыми, т.е. своеобразного мысленного синтеза этих фигур. Заметим, что такое видоизменение чертежа осуществляется «в уме» (ведь исходный чертеж остается при этом неизменным), поэтому вся работа ученика протекает «во внутреннем плане», скрыта от непосредственного наблюдения со стороны учителя. Необходимо обучать вычленению отдельной фигуры, включению ее в другие. Для этого важно сформировать у ученика в определенном порядке следующие мыслительные операции: сосредоточение своего внимания на отдельной фигуре, отвлечения от остальных; актуализация существенных признаков геометрических понятий, характеризующих данную фигуру; актуализация геометрических понятий, отражающих свойства других фигур чертежа; сопоставление данной фигуры с другими, включение ее в состав этих фигур; объединение на основе новых геометрических понятий (признаков, свойств, отношений), что дает возможность рассмотреть их по-новому, т.е. переосмыслить.

Вся эта система мыслительных действий (их содержание, последовательность осуществления) должна быть выявлена, описана и задана для усвоения учащимся. Иначе их взор будет лишь «скользить» по чертежу, не решая никаких конкретных задач. Ведь недаром говорится, что «смотреть не значит видеть». Чтобы видеть, надо уметь осуществлять определенные мыслительные действия, с содержанием которых ученики должны быть знакомы. Это умение обеспечивает основную логическую операцию — произвольное включение одной и той же фигуры в состав различных элементов чертежа, что формирует такие важные качества ума, как внимательность, наблюдательность, сообразительность. Это включение осуществляется в процессе решения задачи неоднократно, подчинено логике решения задачи.

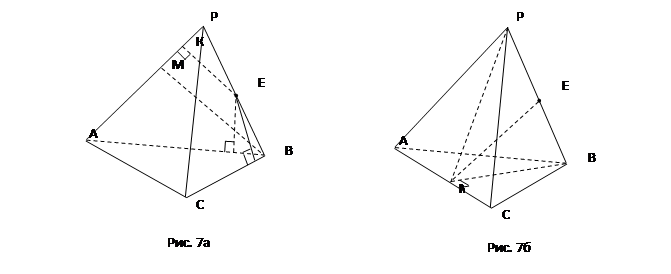

Пример 6: Точка Е – середина ребра РВ правильного тетраэдра РАВС. Опустите перпендикуляры из точки Е на прямые а) АР, ВС и АВ (рис. 7а); б) АС (рис. 7б).

Найдите длину каждого перпендикуляра, если ребро тетраэдра равно а.

Решение: Необходимо выделять грани (сечение) из состава тетраэдра, чтобы опустить из заданной точки перпендикуляры на заданные ребра.

а) Найдем длину перпендикуляра: Δ РАВ – равносторонний и т.Е – середина ребра РВ. ΔВМР ~ ΔЕКР с коэффициентом подобия (по определению преобразования подобия). Зная длины сторон ΔЕКР: , применим теорему Пифагора и получим: . Остальные длины перпендикуляров равны этому же значению.

б) Заметим, что перпендикуляр МЕ будет лежать в плоскости, перпендикулярной ребру АС. Чтобы построить эту плоскость, опустим из вершин В и Р перпендикуляры РМ и ВМ, тогда любая прямая, лежащая в ней будет перпендикулярна АС.

Найдем длину МЕ: В ΔАВС перпендикуляр МВ является медианой, следовательно, по теореме Пифагора . РМ = МВ. Тогда в равнобедренном ΔРМВ медиана МЕ является высотой. По теореме Пифагора: .

Итак, выделено шесть видов заданий на создание геометрических образов (внутренне взаимосвязанных). Они предполагают:

перевод текста задачи в графический образ (его построение по условию задачи, выраженного словесно, с использованием символических обозначений);

актуализацию существенных признаков;

вычленение различных элементов чертежа, их сравнение, выделение, опознание;

видоизменение чертежа (мысленное или практическое) путем его переосмысливания, дополнительных построений, расширения исходных данных.

При выполнении этих заданий от ученика требуется воссоздание образа по словесному описанию или чертежу и его мысленное видоизменение (без изменения самого чертежа), что предполагает развитие произвольности восприятия, хорошей зрительной памяти; точной фиксации образа чертежа, го мысленного, причем, неоднократного преобразования в указанном направлении.

Задания на оперирование геометрическими образами

Эти задания отличаются тем, что их выполнение не предполагает опору на чертеж (данный в готовом виде или сделанный учеником по условию задачи). Вся работа с исходным образом осуществляется в основном «в воображении». Эти задания вызывают наибольшие трудности у тех учащихся, которые не могут «удержать» образ (он как бы расплывается, размывается, исчезает, а не имея четкого исходного образа, нельзя им мысленно «манипулировать»).

Есть здесь и другая трудность. Ученики, создающие отчетливые исходные образы, тоже затрудняются их мысленно видоизменять. Но эти затруднения отличны от тех, при которых образ, наоборот, не сохраняется, а расплывается. По условию задачи надо образ не столько «удержать», сколько его видоизменить (преобразовать в новый), т. е. отвлечься от него, а это как раз и трудно для тех учеников, у которых возникают яркие образы. Таким образом, трудность в оперировании геометрическими образами по своему психологическому содержанию различна, что требует использования разных методических приемов (дидактических материалов) в целях ее выявления, индивидуальной коррекции.
