Монтаж электропроводки в стальных трубах

Для примера перенормируем одно упражнение по монтажу электропроводки в стальной трубе «Затягивание электропроводки в стальную трубу». Время на выполнение этого упражнения ушло 15 мин, исходя, из этого времени мы устанавливаем ученическую норму времени, перемножаем время выполненное мастером на переводной коэффициент и получаем ученическую норму времени.

Ту ∙ 1,5=22,5 мин.

Мат

ериально-техническая подготовка к изучению темы

Материально техническая база является основой для качественного обучения учащихся, так как на её основе строится весь процесс обучения и от её укомплектованности зависит уровень подготовки учащихся, а значит и востребованность специалистов выпускаемых учебным заведением.

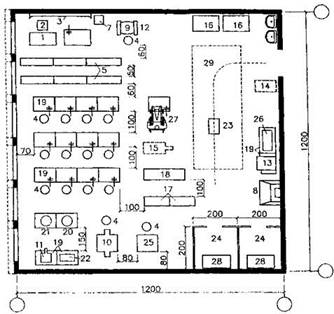

План электромонтажной мастерской

1 – стол мастера; 2 – стул; 3 – доска учебная; 4 – табурет; 5 – скамья; 7 – тумба к рабочему месту станочника; 8 – шкаф вытяжной химический; 9 – станок точильно-шлифовальный; 10 – станок вертикально-сверлильный; 11 – станок настольный сверлильный; 12 – пылеулавливающий агрегат; 13 – шкаф сушильный; 14 – установка компрессорная; 15 – тележка для транспортировки; 16 – стол физический; 17 – подставка для электромашин; 18 – скамья кабельная; 19 – верстак слесарный; 20 – трубоприжим; 21 – трубогиб ручной; 22 – пресс ручной; 23 – электроталь; 24 – кабина для электромонтажных работ; 25 – станок вертикально-сверлильный; 26 – станок вертикально-сверлильный; 27 – рабочее место студента-инвалида; 28 – стол электромонтажный; 29 – место сборки.

Для выполнения электромонтажных работ необходимы специальное рабочее место и набор электромонтажных инструментов.

Рабочее место электромонтёра должно быть оборудовано специальным столом с диэлектрическим покрытием из пластика, на полу должен лежать диэлектрический (резиновый) коврик. На этом рабочем месте размещается специальная электрическая розетка с напряжением 42 В. и подставка для паяльника и инструментов, на которой могут располагаться ванночки для припоя и флюса.

Учебные электромонтажные мастерские комплектуются следующим оборудованием: верстак слесарный одноместный с подъемный тисками, верстак с трубогибом, верстак для жестяных работ, лебедка ручная, оборудование вытяжной вентиляции над столами для разогрева кабельной массы, оборудование приточно-вытяжной вентиляции к местам пайки и лужение, станок сверлильный, станок точильный 2 х сторонний, стенд испытательный, столы верстаки для электромонтажных работ.

В набор электромонтажных инструментов входят: монтажный нож или приспособление для снятия изоляции; плоскогубцы с узкими губками или пинцет для удержания концов проводников в нужном положении; кусачки-бокорезы; плоские и крестообразные отвертки; круглогубцы; изоляционная лента; крепежные изделия (болты, гайки, шайбы). Кроме того, на рабочем месте электромонтёра могут располагаться и другие инструменты и приспособления: небольшие слесарные тиски, молоток, кернер, набор мелких сверл (диаметром 1–4 мм), надфили, напильники, наждачная бумага, коловорот или ручная дрель, электроизмерительные приборы, шило, устройство для крепления электрических схем, светильник местного освещения и др.

Под рабочим местом понимается часть участка или мастерской. Рабочее место предназначено для выполнения работ определенного вида и должно быть оснащено оборудованием, приспособлениями, инструментами и материалами, необходимыми для их проведения.

Рабочее место мастера должно обеспечивать эффективность занятий и снижение потерь рабочего времени мастера. Располагается на поддоне высотой 250–300 мм, площадью S 3,5.

Основные требование к рабочему месту мастера:

1. Мастеру должно быть удобно наблюдать за работой учащихся, а учащимся должны хорошо видны показываемые во время коллективного инструктажа приемы работ, экспонаты, наглядное пособие, чертежи, технологические карты и т.д.;

2. Перед рабочим местом мастера должно быть свободная зона, где на скамейках или стульях располагаются учащиеся во время коллективного инструктажа;

3. В зависимости от прогрессии на рабочем месте, устанавливаются оборудование, на котором мастер демонстрирует изучаемые приемы. Для повышения эффективности учебного процесса рабочее место оборудуется ТСО.

4. Рабочее место оснащено необходимым инструментами и приспособлениями, а также устройствами для хранения и демонстрации наглядных пособий, документации и т.д.;

Перечень оборудования необходимого для проведения работы «Монтаж электропроводки в стальных трубах»

Инструменты и приспособления, материалы и заготовки.
