11.1 Характеристика оборудования

В данном дипломном проекте рассматривается автомобильный стробоскоп с микропроцессорным управлением. Ремонтномеханическая мастерская имеют следующие основные параметры:

– суммарная мощность потребления P∑=10 кВт;

– питающее напряжение U=220 В;

– частота сети f = 50 Гц;

11.2 Опасные и вредные производственные факторы

Со

гласно ГОСТ 12.0.003-74 ССБТ «Опасные и вредные производственные факторы. Классификация» все опасные и вредные производственные факторы делятся по природе действия на физические, химические, биологические и психофизиологические.

Физические факторы:

– воздействие движущихся механических устройств, стружки вызывающие механические травмы;

– повышенный уровень шума и вибрации на рабочем месте;

– воздействие электрического тока на тело человека;

– повышение или понижение температуры воздуха рабочей зоны;

– недостаточная освещенность рабочей зоны;

– выделение вредных веществ;

– воздействие на человека тепловых, электромагнитных излучений.

Воздействие указанных неблагоприятных факторов приводит к производственным травмам, заболеваниям, снижению работоспособности.

11.3 Метеорологические условия в производственном помещении

Согласно ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны» определяются оптимальные и допустимые параметры микроклимата в производственном помещении с категорией работы 2а.

Оптимальные и допустимые величины показателей микроклимата в производственных помещениях.

Показателями, характеризующими микроклимат, являются:

– температура воздуха в помещении tп, оС;

– относительная влажность воздуха j, %;

– скорость движения воздуха V, м/с;

– интенсивность теплового излучения Е, Вт/м2.

Оптимальные и допустимые показатели температуры, относительной влажности и скорости движения воздуха в рабочей зоне производственных помещений должны соответствовать значениям, указанным в таблице 13.1.

Допустимые величины показателей микроклимата устанавливаются в случаях, когда по технологическим и экономическим причинам не обеспечиваются оптимальные нормы.

Таблица 11.1 – Нормированные параметры микроклимата

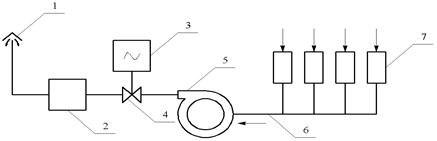

Для поддержания на заданном уровне параметров микроклимата применяется вытяжная вентиляция, схема которой приведена на рисунке 11.1.

1 - устройство для выброса воздуха (вытяжная шахта);

2 - устройство для очистки воздуха от пыли;

3 - задвижка;

4 - воздухопровод;

5 - вентилятор;

6 - вытяжные отверстия;

7 - электропривод задвижки.

Рисунок 11.1 - Схема вытяжной вентиляции.

11.4 Производственное освещение

Для обеспечения благоприятных условий труда в мастерской применяют систему общего освещения. Освещение на рабочем месте производится согласно СНиП 23-05-95 «Естественное и искусственное освещение. Нормы проектирования».

В таблице 11.2 представлены нормы проектирования освещенности.

Таблица 11.2 – Нормы проектирования освещенности

Искусственное освещение подразделяется на рабочее, аварийное и дежурное.

Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Искусственное освещение может быть двух систем – общее аварийное и комбинированное освещение.

Характеристики зрительной работы:

– наименьший или эквивалентный размер объекта различения 0.3 – 0.5 мм;

– разряд зрительной работы – высокоточный;

– контраст различия объекта с фоном – независимо от характеристик фона и контраста объекта с фоном;

– нормативно - минимальная освещенность Е = 300 лк. d = 0.3¸0.5 мм.

Наличие в мастерской окон, позволяет осуществить на ряду с искусственным и естественное освещение в светлое время суток. В соответствии со СНиП 23 – 05 - 95 минимальный коэффициент освещенности для работ низкой точности при боковом освещении равен 0.3 %. Применение местного освещения в лаборатории допускается. Схема подключения газоразрядной лампы приведена на рисунке 11.2.

Схема подключения газоразрядных ламп в сеть представлена на рисунке 11.3. Включение ламп согласно рисунку 11.3 позволяет исключить явление стробоскопического эффекта.

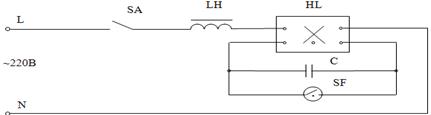

L - фазный проводник;

LН - дроссель для запуска лампы;

HL - люминесцентная лампа;

SF - стартер (ионное реле);

N - нулевой проводник;

С - конденсатор для улучшения работы стартера.

Рисунок 11.2 - Схема подключения газоразрядной лампы.

Для освещения мастерской следует применять газоразрядные лампы в связи с преимуществом их перед лампами накаливания экономического и светотехнического характера. В помещении мастерской используют газоразрядные лампы ЛБ-80 – 4. Газоразрядные лампы ЛБ-80-4 имеют ряд преимуществ:

– высокая световая отдача (80-120 лм/Вт);

– большой срок службы (до 10000 ч);

– световой поток имеет зеленую полосу в спектре.
