При замыканиях в цепях вторичных обмоток, например, в результате пробоя электролитических конденсаторов или диодов, резко возрастают потери энергии в импульсном трансформаторе. В результате напряжения, получаемого с обмотки 3-4, недостаточно для поддержания нормальной работы ИС. Внутренний генератор отключается, на выходе ИС появляется напряжение низкого уровня, переводящее КТ в закрытое состоя

ние, и микросхема оказывается вновь в режиме низкого потребления энергии. Через некоторое время ее напряжение питания возрастает до уровня, достаточного для запуска внутреннего генератора, и процесс повторяется.

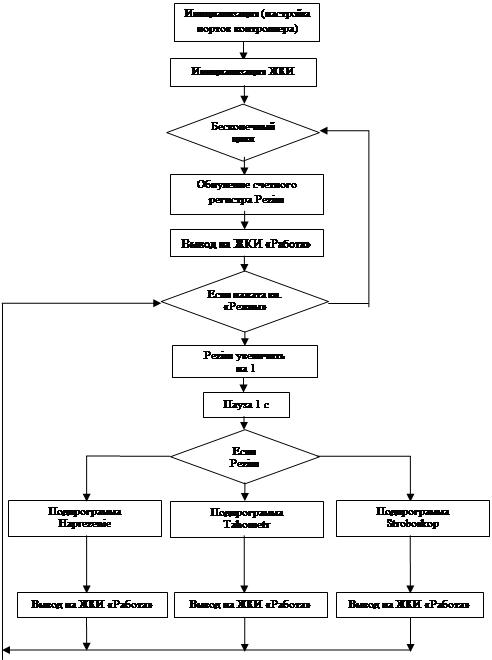

5. РАСЧЕТНАЯ ЧАСТЬ

Произведем расчет делителя напряжения по каналу измерения напряжения аккумуляторной батареи

Примем R17 = 1 кОм, Uвхmax = 40 В, Uвыхmax = 5В. Тогда , Ом определим по формуле (5.1)

Ом (5.1)

где

Для нахождения параметров время задающей цепи (R4C6) примем:

f = 60 кГц (частота преобразований), R4 = 20 кОм. Тогда С6, в нФ выразим из формулы:

(5.2)

нФ

Произведем расчет выходной мощности , Вт преобразователя собранного на микросхеме UC3843.

(5.3)

где fр – частота импульсов идущих на лампу вспышку, Гц.

Вт

Определим коэффициент трансформации повышающего трансформатора преобразователя по формуле 5.3

,(5.3)

где В, рабочее напряжение транзистора;

В - выходное напряжение преобразователя;

В - напряжение питания;

- коэффициент запаса;

- коэффициент трансформации;

Выразим К12 из формулы 5.3

Приведем емкость высоковольтного конденсатора к первичной цепи

мкФ (5.4)

Рисунок 5.1 – Фаза заряда дросселя

(5.5)

(5.6)

Рисунок 5.2 - Режим прерывистых токов дросселя

(5.7)

(5.8)

(5.9)

(5.10)

(5.11)

(5.12)

Найдем индуктивность дросселя L, в Гн приравняв (5.12) к (5.3), получим

, где (5.13)

= 60000 Гц, частота работы преобразователя.

С учетом КПД

(5.14)

Примем = 0.25 А, = 0.8. Подставим эти значения в формулу 5.14 найдем индуктивность дросселя.

мкГн

Выбираем магнитопровод К12×5×5.5 из феррита 4000НМ с параметрами

So =20 мм2, S = 18.1 мм2, lср=23.6 мм

Число витков в первичной обмотки [13] определим по формуле 5.15

, (5.15)

где - коэффициент индуктивности, Гн.

Вычислим величину немагнитного зазора δ, в мм [14] по формуле 5.16

мм(5.16)

Определим число витков во вторичной обмотке

(5.17)

Определим число витков в обмотке обратной связи

(5.18)

Рассчитаем диаметры проводов обмотки d, в мм трансформатора [3], значения токов первичной и вторичной обмоток возьмем из математической модели построенной в MATLAB.

Зададимся плотностью тока J = 2.5 А/мм2.

i1 = 0.096 A;

i2 = 0.005 A;

мм(5.19)
