Расчет грузоподъемных машин

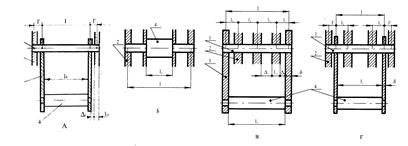

Рисунок П.2 Эскизная компоновка подвески (а), расчетные схемы (б, в, г) и схемы подвесок типа 1 (А), 2 (Б), 3 (В), 4 (Г): 1-ось блоков, 2-блок, 3-серьга, 4-траверса.

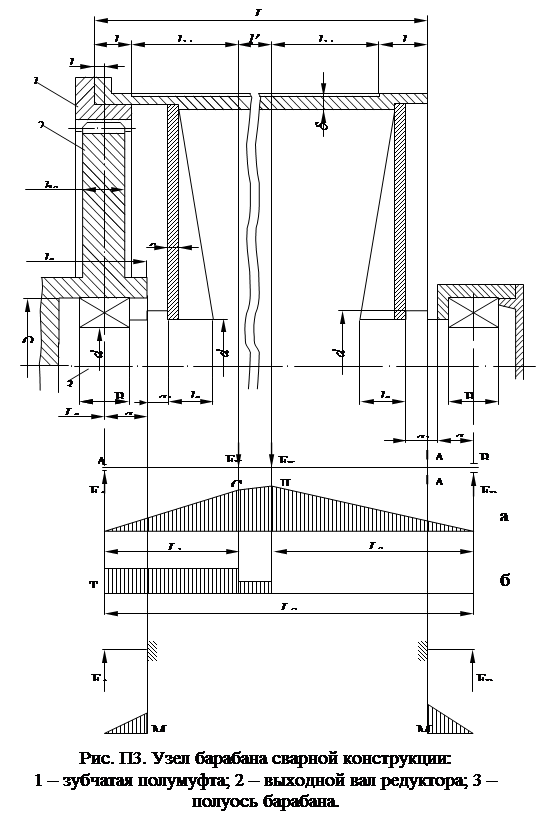

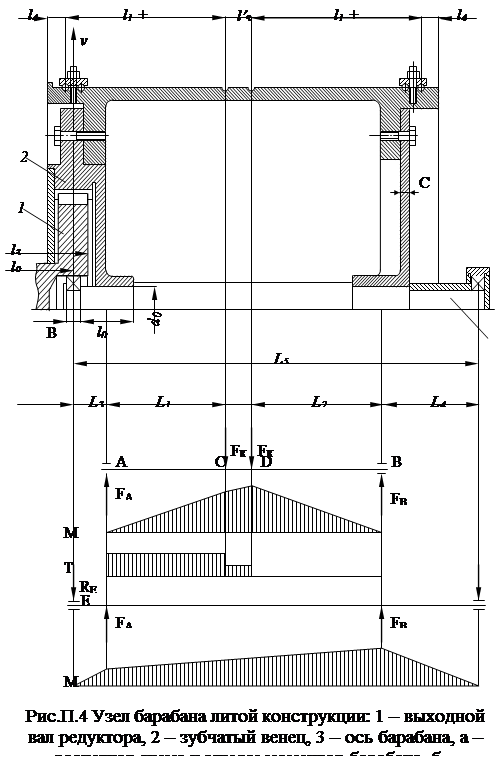

Рисунок П.5 Типовые графики загрузки механизма подъема груза: а, б, в – соответственно для легкого, среднего и тяжелого режимов работы

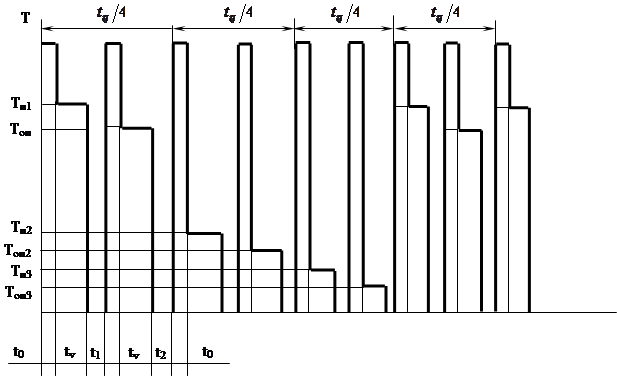

Рисунок П.6 График загрузки электродвигателя механизма подъема в течении цикла

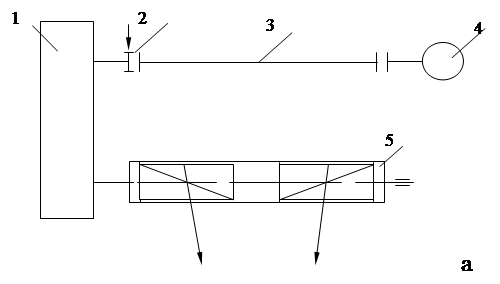

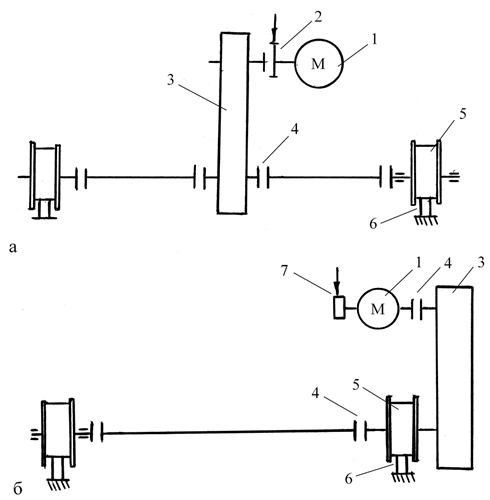

Рисунок П.7 Механизмы передвижения тележки с центральным расположением редуктора типа ВК (а) и ВКН (б): 1-электродвигателб, 2-муфта с тормозным шкивом, 3-вертикальный редуктор, 4-муфта, 5-ходовое колесо, 6-рельс, 7-тормозной шкив.

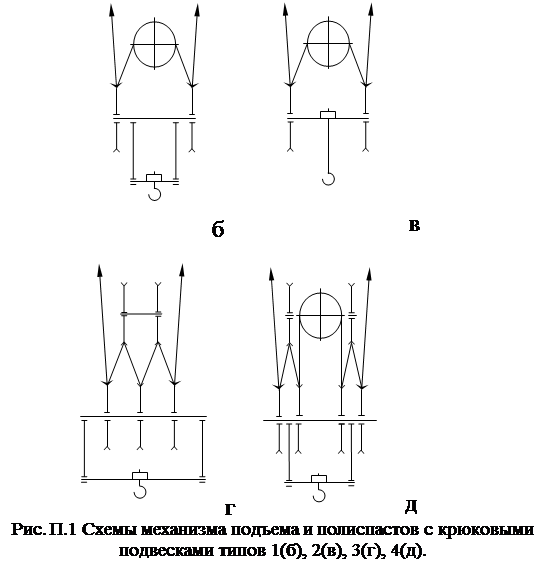

[1] В схеме на рис. 1 показать свой вариант полиспаста. Схема механизма подъема и варианты полиспастов приведены на рис. П.1.

[2] Эта формула справедлива при . При других значениях количество слагаемых в числителе равно кратности полиспаста.

[3] Указать, при каком режиме работы. Выбрать канат по условию желательно при маркировочных группах 1568 и 1764 МПа.

[4] Выбрать из ряда 260, 335, 400 и 510 мм, по условию

[5] Для стали по стали МПа

[6] Для метрической резьбы из конструктивных соображений

[7] Для механизма подъема , передвижения

[8] Выбрать по условиям (крюка),

[9] На рис. 2 показать свой вариант подвески (рис.П.2), расчетные схемы элементов и эпюры механизмов

[10] Рассчитать для заданной подвески. Размеры принять по ГОСТ 6636-69 [3]

[11] Здесь - диаметр шейки крюка

[12] Длина зависит от типа крюковой подвески (рис.2): с одной стороны , с другой для третьего и четвертого типа подвесок здесь надо разместить блоки; принимать зазор между блоками , между блоками и серьгой мм.

[13] Указать для какого крана принимаем «»

[14] При отсутствии заедания = 60…65 МПа

[15] Принять большее значение [3]. Для подвески II типа – кратное «5».

[16] Можно применять тот же материал, что для траверсы. Если принята другая сталь, привести расчет

[17] Рассчитать для заданного типа подвески. Привести расчетную схему.

[18] Расчет выполнить для наибольшего момента; результат округлить до кратного пяти.

[19] Согласовать размерность скорости и диаметров

[20] Если мин-1, расчет выполнить при 10 мин-1.

[21] Указать при каком режиме работы и сроке службы в часах

[22] Выбрать при условиях . Или d=dц для подвески II типа.

[23] См. расчет траверсы

[24] Здесь - больше из и

[25] Указать, что находится в контакте с серьгой

[26] Указать при каких подшипниках.

[27] Выбрать двигатель MTF [1, табл.ІІІ, 3.5] или МТН [2, табл.2]. По условию (ближайшее меньшее). Для легкого режима принять ПВ = 15, среднего 25, тяжелого 40%

[28] Диаметр барабана - см. п.2.5. Согласовать размерности скорости и диаметров.

[29] Выбрать редуктор Ц2 [1, табл.ІІІ. 4.2], [2, табл.4] или типа РМ. По условиям , , - ближайшее большее к

[30] Если условие не выполняется, принять более мощный редуктор. Здесь указать «удовлетворяет» или «не удовлетворяет».

[31] Допускается .

[32] Выбрать тормоз ТКГ [1, табл. ІІІ.5.13] или ТКТ [1, табл. ІІІ.5.11]. По условию .

[33] Выбрать по условию, диаметр согласовать с диаметром муфты с тормозным шкивом, с валом редуктора.

[34] Выбрать по условию , диаметр согласовать с диаметром вала двигателя.

[35] Выбирать по условию .

[36] Значения относительной массы приведены на оси ординат (рис. П. 5).

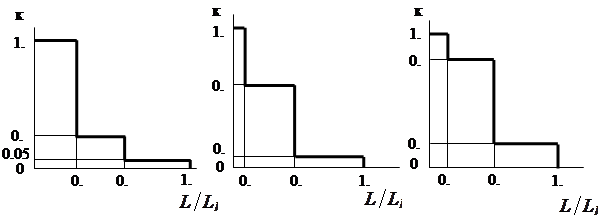

[37] На рис. 1.2 выбрать кривую, соответствующую .

[38] Рассчитать аналогично для масс и ,ТП, ТОП, J.

[39] Принимать

[40] Рассчитать аналогично при и , tП, tОП.

[41] Если , двигатель удовлетворяет условию нагрева

[42] Сравнить с рекомендуемым [1, табл.1.25]. Для магнитных кранов . Здесь t – меньшее из времени пуска (tП).

[43] Значение и - см. п.4.3.

[44] Значение , см. п.2

.3 Определяется по осям крайних блоков крюковой подвески

[46] Выбрать длину L из ряда 1200, 1300, 1420, 1800 и 2300 мм по условию L³L’
