Расчет участка контактной сети станции и перегона

где с – раcстояние от оси опоры до первой простой струны, принимаем равной 10 м. ;

конструктивный коэффициент цепной подвески, определяется по формуле:

где натяжение несущего троса при бес провесном положение к/п примем равной 75% максимального допустимого

максимальное приведенное натяжение подвески:

, даН/м

даН/м;

и - приведенные линейные нагрузки на подвеску соответственно при гололеде с ветром и при минимальной температуре:

, даН/м;

даН/м;

где: - температурный коэффициент линейного расширения материала н/т;

-принимается равным 17*10-6;

расчетная температура гололедных образований, принимается равной –5;

минимальная температура, равна -40;

максимальная температура, равна 40;

м

Так как критический пролет оказался больше эквивалентного, максимальным натяжение н/т будет при минимальной температуре.

Определяем температуру беспровесного положения к/п.

,

где: коррекция натяжения к/п в середине пролета. При двойном к/п принимаем t=100.

Определение натяжения н/т.

При расчетах определяем, что = 1028

Расчет разгруженного н/т.

- вес несущего троса

При значении = 1000

=-40

Меняя значения получаем следующие данные:

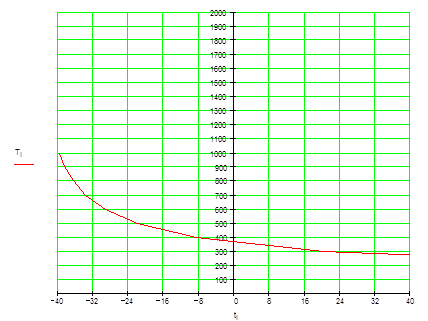

По результатам расчетов строится монтажная кривая

Стрелы провеса разгруженного н/т.

При температурах в реальных пролетах анкерного участка.

,

Для пролета м.

Меняя длины пролетов и натяжение троса получаем следующие данные:

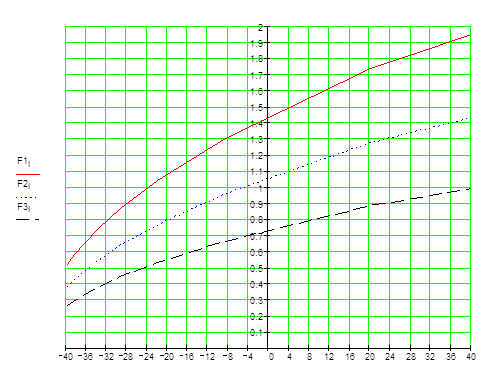

По результатам расчетов строится монтажная кривая

Натяжение нагруженного н/т без дополнительных нагрузок.

Определение натяжений нагруженного (контактным проводом) несущего троса в зависимости от температуры.

где: gо-вес проводов цепной подвески, даН/м

Подставляя в это уравнение различные значения Тх, определим соответствующую им температуру.

При Тх=1600 кг
