Расчет участка контактной сети станции и перегона

=(-24)

Далее меняя Тх получаем следующие данные

Таблица

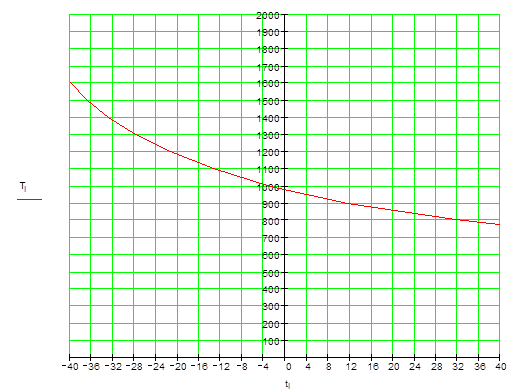

По полученным данным строим график

Определяем стрелы провеса для нагруженного несущего троса без дополнительных нагрузок

, даН/м

- приведенная линейная нагрузка на подвеску без нагрузок

даН/м;

Меняя длины пролета и подставляя различные Tx получаем следуюшие стрелы провеса для несущего троса:

Расчет н/т при режимах с дополнительными нагрузками.

Определение натяжений нагруженного (контактным проводом) несущего троса в зависимости от температуры.

где: t1- минимальная температура, С.

g1-вес проводов цепной подвески, даН/м

l- длина эквивалентного пролета, м

Ет- модуль упругости, кг/мм2

Sт- площадь сечения несущего троса, мм2

Подставляя в это уравнение различные значения Тх, определим соответствующую им температуру.

При Тх=1600 кг

=(-40)

Далее меняя Тх получаем следующие данные

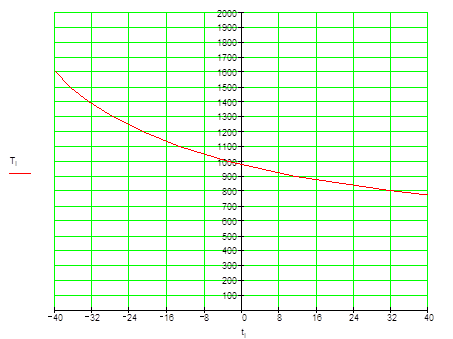

По этим данным строим график

Определение стрел провеса несущего троса для действительных пролетов, входящих в анкерный участок.

, м

где: g- вес проводов контактной подвески, даН/м

gт- вес несущего троса, даН/м

К- натяжение несущего троса, даН/м

Т0- натяжение несущего троса при беспровесном положении, даН/м

L-длина пролета, м

e- расстояние от опоры до первой струны, м

Для L=70 м

при Т=1600 кг

=1,324 м

Для L=60 м

при Т=1600

=0,968м

Для L=50 м

при Т=1600 кг

=0,668м

Определение стрел провеса контактного провода для действительных пролетов входящих в анкерный участок.

, м

Для L=70 м

при Т=1600 кг

=-0,22 м
