Информационное обеспечение системы управления подъёмно-транспортным механизмом

3.4.2 Модуль создания нового проекта.

При нажатия кнопки «создать новый проект» запускается функция CreateNewProject(); которая отвечает за создание нового проекта. При вызове этой функций запускается форма New_project, которая содержит соответствующие поля (название, количество лингвистических переменных, количество выходных переменных и.т.д. ) для создания нужного проекта.

Этот

модуль так же отвечает за открытие проекта.

3.4.3 Модуль управления проектом.

Этот модуль является самым важным модулем. Этот модуль содержит необходимые функции, которые реагируют на различные события, например «создать лингвистическую переменную» или «создать блок правил» и.т.д. В этом классе содержатся следующие функции:

1. NewLingVariable() – эта функция запускает форму new_ling_variable, которая отвечает за создание лингвистической переменной. Эта форма содержит соответствующую ЛП информацию (диапазон, название и.т.д.)

2. DebugCurrProject() – эта функция запускает форму, которая содержит все входные и выходные переменные, являющиеся важными и нужными для отладки текущего проекта. Эта форма позволяет изменить состояние системы путем настройки параметров системы.

3. CreateRuleBase() – эта функция отвечает за создание блока правил. Пользователь может составить нужные правила для текущей системы.

4. CreateGraph() – эта функция отвечает за создание графического изображения с помощью блока правил и составленных переменных.

3.4.4 Модуль пошаговой отладки.

Модуль пошаговой отладки позволяет отладить проект на основе блока правил. Этот модуль передает модулю, который создает графическое избрание, нужные данные для построения 2-х или 3-х мерных выходных характеристик.

Таким образом реализуется данная программа.

4 ОПИСАНИЕ РАБОТЫ С ИНФОРМАЦИОННЫМ ОБЕСПЕЧЕНИЕМ

4.1 Запуск и выбор опций

При запуске программы, появляется основная форма программы (см. рис.4.1) Первым этапом работы с программой является выбор опции – New Project (Новый проект) или Open Project (Открыт проект).

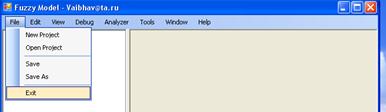

Рис. 4.1. Основная форма программы

4.2 Новый проект

Если была выбрана опция New project (Новый проект), то открывается следующая форма Generate Project (см. рис. 4.2), которая позволяет ввести количество входных и выходных переменных. Эта форма так же позволяет ввести адрес для сохранения проекта.

Рис. 4.2. Форма для создания нового проекта.

4.3 Лингвистическая переменная.

После того как проект будет создан, открывается новая форма (см. рис.4.3), которая называется CreateLingVariable (Создать лингвистическую переменную). Эта форма отвечает за создание и настройку лингвистической переменной. В этой форме можно определить тип переменной (входная/выходная), а так же ее диапазон.

Рис. 4.3 Создание лингвистической переменной.

После того как мы создали и настроили лингвистическую переменную, открывается форма, которая содержит графическое изображение и диапазон переменной.

Рис. 4.4 Лингвистическая переменная Angle

Рис. 4.5 Лингвистическая переменная Distance

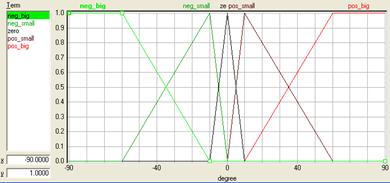

Графики функций принадлежности нечетких функций , описывающих значения лингвистической переменной Power изображены на рис. 4.6.

Рис. 4.6. Лингвистическая переменная Power

4.4 Блок правил

После того как все переменные будут определены, нужно создать блок правил. В новой форме нужно ввести правила, необходимые для отладки проекта. Блок правил представлен на рис. 4.7

Рис. 4.7 Блок правил.

4.5 Зависимости входных и выходных величин

После выполнения указанных выше пунктов получаем проект, который готов к отладке. При нажатия кнопки «Debug» начинается отладка и появляется форма с графиком зависимости входных и выходных параметров ИС (см.рис.4.8)

Рис. 4.8.График зависимости входных и выходных величин.

5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА

Целью данного проекта является создание системы управляющей подъемно-транспортным механизмом. Синтезируемая система имеет более высокие показатели качества, чем существующие аналоги, а именно она обладает более высокой степенью точности, экономичности и быстродействия. Так же проектируемая система управления подъемно-транспортным механизмом позволяет существенно обезопасить производство и труд рабочих, что в свою очередь непременно скажется на экономических показателях.

Данная разработка снизит затраты на обучение управляющего работой подъемно-транспортного механизма персонала без потери качества производственного процесса, безопасности и экономичности, что сыграет немаловажную роль в сложившихся современных условиях производства. Таким образом, работа является актуальной, потому что позволит существенно сократить затраты на производстве связанные с необходимостью осуществлять перенос различных грузов, обучение операторов подъемно-транспортных механизмов.

Покупка разрабатываемого проекта, его адаптация, сопровождение и эксплуатация обойдутся заказчику дешевле, чем эксплуатация обычного подъемно-транспортного механизма.

5.1. Стоимостная оценка разработки

5.1.1. Капитальные затраты

Капитальные затраты на этапе проектирования Кп рассчитываются по формуле:

Кп = Zп + Мп + Нп,

где Zп – заработная плата проектировщика задачи на всем этапе проектирования Тп (длительность времени проектирования в нашем случае фиксированная величина, она равняется 30 дням, включает в себя формальное решение поставленной перед разработчиком задачи и оформление пояснительной записки);

Мп – затраты за использование ЭВМ на этапе проектирования;

Нп – накладные расходы на этапе проектирования.

Одним из основных видов затрат на этапе проектирования является заработная плата проектировщика, которая рассчитывается по формуле:

Zп = zд ·Тп · (1 + ас /100) (1 + ап /100),

где zд – дневная заработная плата разработчика задачи на этапе проектирования;

ас – процент отчислений на социальное страхование (ас=26%);

ап – процент премий.

Расчет:

zд = 500 руб.;

ап = 15%;

Zп = 500 ·30 · (1 + 26 / 100) (1 + 15 / 100) =21735 (руб.)
