Оборудование участка железной дороги перегонными устройствами автоматики и телемеханики

На участках с электротягой на постоянном и переменном токе нельзя применять импульсные рельсовые цепи постоянного тока, так как в рельсовой цепи, кроме сигнального тока, будет протекать тяговый ток, который может создавать мешающие и опасные влияния на аппаратуру рельсовой цепи. Для защиты от мешающих влияний тягового тока не­обходимо, чтобы вид сигнального тока отличался от вида тягового тока.

В устройствах автоблокировки для участков с электротягой на переменном токе применяют рельсовые цепи частотой 25 Гц. Чтобы исключить влияние тягового тока, путевые реле включают через защитные фильтры, которые пропускают сигнальный ток и подавляют тяговый ток и его гармоники.

Кроме мешающих влияний, нужно учитывать и опасные влияния тягового тока. Так, например, при повреждении фильтра путевое реле может возбудиться от тягового тока при занятой рельсовой цепи, чем создается опасная ситуация. Чтобы исключить опасные влияния тягового тока, следует применять рельсовые цепи не с непрерывным, а с импульсным питанием. Если путевое реле работает в импульсном режиме, то это означает, что тяговый ток не оказывает опасное влияние; если оно получает непрерывное питание, то это является признаком опасного влияния тягового тока.

На участках с электротягой переменного и постоянного тока используют автоблокировку в комплексе с автоматической локомотивной сигнализацией АЛС. При применении устройств АЛС необходимо передавать сигнальные показания путевых светофоров на локомотив. Наиболее удобно и экономично это сделать, если рельсовую цепь использовать не только для контроля состояния блок-участка, но и как канал связи для устройств автоблокировки и АЛС. По этому каналу можно передавать различные сигнальные приказы для работы автоблокировки без применения линейных проводов. Наиболее просто, оказалось, использовать рельсовые цепи не с импульсным, а с кодовым питанием. Для кодирования был выбран числовой код, основным признаком которого является число импульсов, передаваемых в кодовом цикле.

С использованием этого кода была разработана и широко применена комплексная система числовой кодовой автоблокировки и АЛСН. Числовая кодовая автоблокировка построена с использованием числовых кодовых сигналов 3, Ж и КЖ.

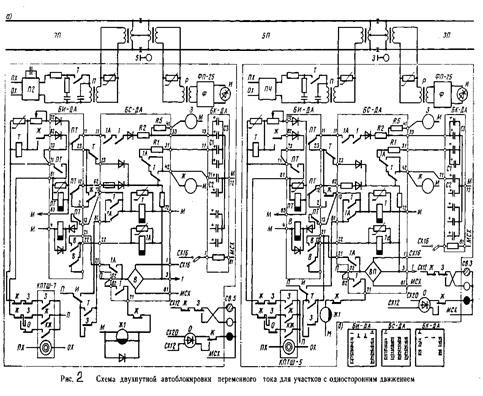

На каждой сигнальной установке применены дешифраторы типа ДА, блоки которых показаны в раскрытом виде и увязаны с кодирующими це­пями (рис. 2). В эти цепи включены трансмиттеры КПТШ-5 и КПТШ-7 и трансмиттерные реле Т. На выходах блока БС-ДА дешифратора включены сигнальные реле Ж и 3, управляющие огнями светофора и формирующие цепи кодирования. Показано также включение сигнального реле Ж1, которое является повторителем реле Ж и счетчика 1. С помощью реле Ж1 ускоряется включение кодов АЛС в рельсовую цепь с момента занятия ее поездом.

Трансмиттерное реле Т включено в цепи кодирования так, что при посылке кода 3 оно работает непосредственно через контакт 3 (КПТШ), а при посылке кодов Ж и КЖ оно включается через контакт Ж или КЖ (КПТШ) и контакт реле ПТ блока БИ-ДА как повторитель этого реле.

Рельсовые цепи автоблокировки получают питание переменным током частотой 25 или 50 Гц в зависимости от рода тяги на участке. При автономной тяге и электротяге на постоянном токе применяют рельсовые цепи 50 Гц, при электротяге переменного тока — 25 Гц. На приведенной схеме показаны рельсовые цепи 25 Гц. Питание рельсовой цепи 25 Гц осуществляется от преобразователя частоты ПЧ через изолирующий путевой трансформатор П (ПРТ-А).

Защита контакта реле Т от искрообразования выполнена с помощью контура R-C. Импульсное путевое реле И (ИМВШ-110) включено в рельсовую цепь через изолирующий трансформатор Р (ПРТ-Д) и путевой фильтр Ф (ПФ-25).

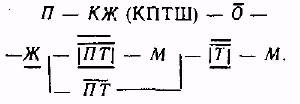

Работа цепей автоблокировки применительно к сигнальным установкам 3 и 5 при движении поезда по участку протекает следующим образом. В случае нахождения поезда на блок-участке ЗП у светофора 3 прекращается прием кода из рельсовой цепи, не работают реле И и дешифратор. Выключаются сигнальные реле Ж и 3, через тыловой контакт реле Ж последовательно с огневым реле О включается лампа красного огня и на светофоре 3 загорается красный огонь. Образуется цепь кодирования кодом КЖ рельсовой цепи 5П:

При замыкании контакта КЖ (КПТ) в первый момент срабатывает реле ПТ и, замыкая фронтовой кон­такт, включает реле Т. Через фронтовой контакт реле Т

в рельсовую цепь 5П подается код КЖ, у которого длительность импульса составляет 0,23 с, а длинного интервала — 0,57 с.

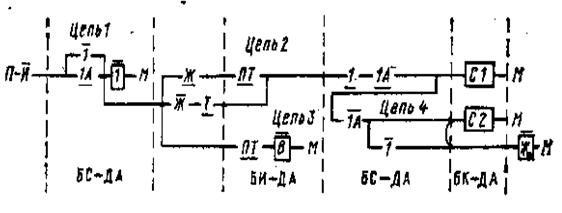

У сигнальной установки светофора 5 от каждого импульса кода КЖ срабатывает реле И и, замыкая фронтовой контакт, включает цепи блока дешифратора:

По цепи 1 включается питание реле-счетчика 1, который имеет замедление на притяжение равное 0,15 с. На время этого замедления по цепи 2 проходит заряд конденсатора С1. До момента срабатывания реле Ж цепь 2 проходит через тыловые контакты ре­ле Ж и ПТ, а после срабатывания реле Ж — через фронтовой контакт Ж и тыловой контакт реле Т смежной рельсовой цепи.

Путем последовательного соеди­нения фронтового контакта реле И и тылового контакта реле Т в цепях 1 и 2 проверяется асинхронное про­хождение импульсов тока в смежных рельсовых цепях, что необходимо для контроля отсутствия короткого замыкания изолирующих стыков. По цепи 3 срабатывает реле В с контролем отсутствия импульса тока в смежной рельсовой цепи, что проверяется тыловым контактом реле ПТ, и присутствия импульса тока в собственной рельсовой цепи; что проверяется фронтовым контактом реле И. По окончании замедления счетчик 1 притягивает якорь и самоблокируется. Своим тыловым контактом он размыкает цепь 2 заряда конденсатора С1, а фронтовым контактом замыкает цепь 4, по которой конденсатор С1 разряжается на обмотку реле Ж и конденсатор С2. Реле Ж, притягивая якорь, фронтовым контактом включает лампу желтого огня и на светофоре 5 загорается желтый огонь. Вторым фронтовым контактом реле Ж последовательно с лампой красного огня включается высокоомная обмотка огневого реле О, которое контролирует целость нити лампы красного огня в холодном состоянии.

С момента прекращения импульса кода КЖ в длинном интервале (0,57 с) реле И отпускает якорь и выключает счетчик 1 и реле В. Выдержав замедление 0,3 с, эти реле отпускают свои якоря. Реле Ж продолжает получать питание за счет разряда конденсатора С2 и удерживает якорь притянутым.

При поступлении следующих импульсов кода КЖ работа цепей дешифратора повторяется. Происходит срабатывание счетчика 1 и периодиче­ский подзаряд конденсаторов С1 и С2. Реле Ж за счет разряда конденсато­ров С1 и С2 получает непрерывное питание и на все время приема кода КЖ удерживает якорь притянутым. На светофоре 5 продолжает гореть желтый огонь.

Емкость конденсатора С2 подобра­на так, чтобы обеспечить у реле Ж по возможности минимальное замедле­ние на отпускание, достаточное для удержания якоря в длинном интерва­ле и не создающее большой задержки на закрытие светофора с момента за­нятия рельсовой цепи поездом. Время замедления на отпускание реле Ж при номинальных значениях емко­стей С1 и С2 и напряжения питания составляет 1,8—2,2 с.
