Оборудование участка железной дороги перегонными устройствами автоматики и телемеханики

– число постоянных и технологических нагрузок установки;

- активная и реактивная составляющие мощности ПЧ на сигнальной (переездной) установке, потребляемой от линейного трансформатора;

- колич

ество расчетных РЦ на установке;

- коэффициент усреднения мощности кодовой рельсовой цепи ( = 0,58)

Полную мощность нагрузок сигнальной (переездной) установки определяю по формуле:

При передаче электроэнергии от линейного трансформатора к оборудованию сигнальной (переездной) установки активные потери в кабеле определяю по формуле:

Полная мощность нагрузки линейного трансформатора составляет:

По полученному значению определяю мощность линейного трансформатора. Если полученное значение мощности больше мощности трансформатора, то определяю коэффициент перегрузки по формуле:

При расчете мощностей постоянных и технологических нагрузок в релейных шкафах руководствуюсь следующими предпосылками:

Ø на одиночных сигнальных установках стоящих в створе паяльник и освещение одновременно в обоих шкафах не включаются;

Ø на сигнальных и переездных установках, при включении в релейном шкафу освещения, обогрев шкафа выключается;

Ø на переездных (с двумя шкафами) установках учитываю одновременное освещение обоих шкафов с включением одной переносной лампы и одного электропаяльника.

Тогда с учетом выше изложенного для сигнальных точек 1,6 получаем:

Pрцmax1,6 = 300Вт,

Qрцmax1,6 =706 вар,

Pnm1=160 Вт, Qnm1=37.1 вар, = 0,58,

Pnm6=286,3 Вт, Qnm6=31.1 вар,

Pnm1,6 = Pnm1 + Pnm6 =286,3+160=446,3 Вт,

Qnm1,6 = Qnm1+Qnm6 =37.1+31.1=68,2 вар,

Pc(1,6)=446,3+300*0.58=620,3 (Вт),

Qc(1,6)=68,2+706*0.58=477,68 (вар),

Sc(1,6)= 620,3 2+477,682 =782.911 (ВА),

DPk=620,3 *0.03=18,61 (Вт)

Sом(1,6)= (620,3+18,61 ) 2+477,682 = 797.737 (ВА),

Т.к. по расчетам Sом(1,6)= 0.797кВт, то для питания сигнальных установок 1,6 выбираю трансформатор со стандартным значением мощности 1,25 кВт.

Для сигнальных точек 3,4 получаем:

Pрцmax3,4 = 535Вт,

Qрцmax3,4 =805 вар,

Pnm3=160 Вт, Qnm3=37.1 вар, = 0,58,

Pnm4=286,3 Вт, Qnm4=31.1 вар,

Pnm3,4 = Pnm3 + Pnm4 =286,3+160=446,3 Вт,

Qnm3,4 = Qnm3+Qnm4 =37.1+31.1=68,2 вар,

Pc(3,4)=446,3+535*0.58=756,6 (Вт),

Qc(3,4)=68,2+805*0.58=535,1 (вар),

Sc(3,4)= 756,6 2+535,12 =926,7 (ВА),

DPk=756,6 *0.03=22,7 (Вт)

Sом(3,4)= (756,6+22,7 ) 2+535,12 = 945,325 (ВА),

Т.к. по расчетам Sом(3,4)=0,945кВт, то для питания сигнальных установок 3,4 выбираю трансформатор со стандартным значением мощности 1,25 кВт.

Для 2-й сигнальной установки получаем Pрцmax2 =245 Вт,

Qрцmax2 =397 вар,

Pnm2=286,3 Вт, Qnm2=37.1 вар, = 0,58,

Pc(2)=286,3+245*0.58=428,4(Вт),

Qc(2)=37.1+397*0.58=267,36(вар),

Sc(2)= 428,42+267,362 = 504,9(ВА),

DPk=428,4*0.03=12,85(Вт)

Sом(2)=515,9(ВА),

Т.к. 0.516кВт не превышает значение 0.63кВт, для питания сигнальной установки 2 выбираю трансформатор со стандартным значением мощности 0,63 кВт.

Для 5-й сигнальной установки получаем Pрцmax5 =250 Вт,

Qрцmax5 =421 вар,

Pnm5=286,3 Вт, Qnm5=37.1 вар, = 0,58,

Pc(5)=286,3+250*0.58=431,3 (Вт),

Qc(5)=37.1+421*0.58=281,28(вар),

Sc(5)= 431,32+281,282 =514,915(ВА),

DPk=431,3*0.03=12,939(Вт)

Sом(5)=525,8 (ВА),

Т.к. 0.526кВт не превышает значение 0.63кВт, для питания сигнальной установки 5 выбираю трансформатор со стандартным значением мощности 0,63 кВт.

Расчет питающей установки переезда

Pnmпер=590 Вт, Qnmпер=84.6 вар,

Pрцmax =150 Вт Qрцmax=255 вар,

Рпер = Pnmпер+ Pрцmax=740 Вт

Qпер = Qnmпер+ Qрцmax=339,6

Sc(пер)= 7402+339,62 = 814,2(ВА),

DPk=740*0.03=22,2(Вт),

Sом(ПЕР)=834,43(ВА),

Т.к. Sом(ПЕР)=0.834кВт, для питания переезда выбираю трансформатор со стандартным значением мощности 1,25 кВт.

13. Схемы рельсовых цепей на промежуточной станции

Схема станции представлена на рисунке 8а.

На станциях с электротягой переменного тока проектируют и строят непрерывные рельсовые цепи переменного тока частотой 25 Гц с фазочувствительными путевыми реле типа ДСШ-13. Основной схемой станционных рельсовых цепей является схема двухниточной рельсовой цепи с двумя дроссель-трансформаторами и двусторонним наложением кодовых сигналов АЛС. На питающем и релейном концах установлены дроссельтрансформаторы типа ДТ-1-150 и трансформаторы типа ПРТ-А. Трансформатор ИТ на релейном конце согласовывает сопротивления аппаратуры и рельсовой линии, а путевой трансформатор ПТ на питающем конце питает рельсовую цепь. На релейном конце параллельно путевому эле­менту реле П типа ДСШ-13 включен защитный блок ЗБ типа ЗБ-ДСШ представляющий собой последовательный контур, настроенный на частоту тягового тока 50 Гц, т.е. фактически этот блок выполняет роль заграждающего фильтра путевого приемника П от помех тягового тока частотой 50 Гц.

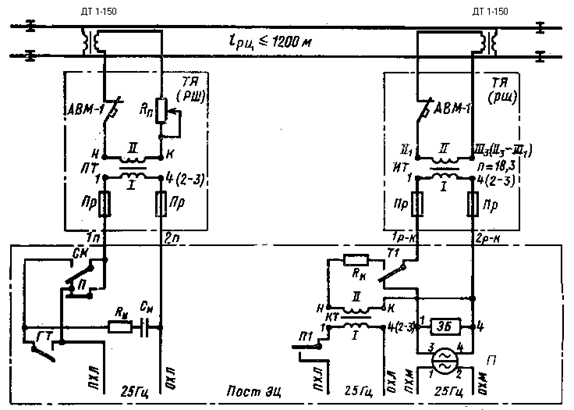

На рисунке 8 показана неразветвленная рельсовая цепь, кодируемая кодами АЛСН как с питающего, так и с релейного концов, т.к. данная рельсовая цепь устанавливается на главных путях, где предусмотрен безостановочный пропуск поездов. А именно для путей – ЧДП, НП, НДП, ЧП, IП и IIП.

Рис.8 Неразветвленная рельсовая цепь частотой 25 Гц с двумя дроссель-трансформаторами и наложением сигналов АЛС частотой 50 Гц для участков НДП, НП, ЧДП, ЧП и путей IП и IIП.

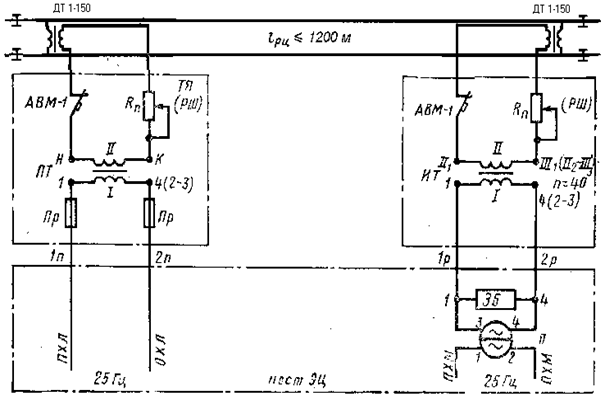

На рисунке 9 показана неразветвленная рельсовая цепь, которая кодами АЛСН не кодируется потому, что она устанавливается на боковых путях 3П, 4П, 5П и 6П, 2/18П где безостановочный пропуск поездов не предусмотрен.
