Автомобильный кран

По полученным данным, можно построить диаграммы. Каждая диаграмма наглядно отображает, какие дефекты характерны для определенного узла крана, и на каком количестве кранов встречается каждый дефект.

Дефекты металлоконструкции

Дефекты канато-блочной системы

Дефекты приборов безопасности

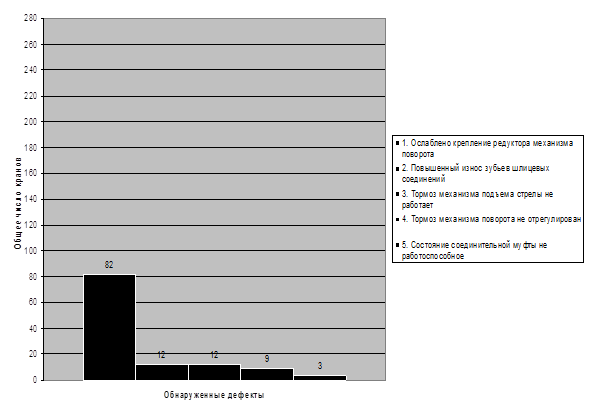

Дефекты механизмов.

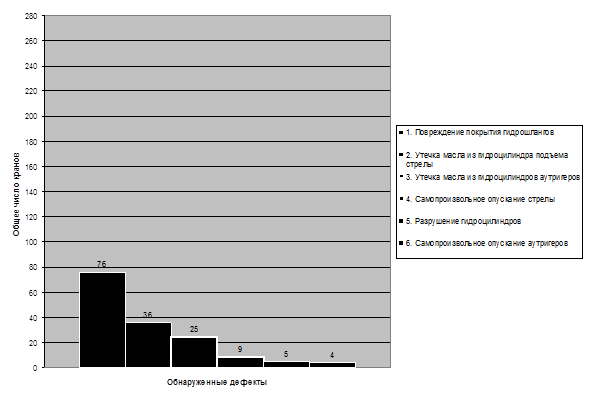

Дефекты гидрооборудования.

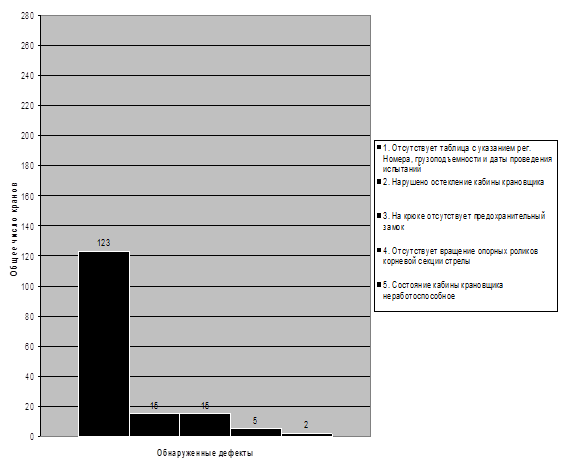

Прочие дефекты.

Большинство дефектов, обнаруженных на кранах, связано с тем, что краны отработали положенный срок службы. Но существует ряд дефектов возникших по вине людей эксплуатирующих кран. Это в основном эксплуатация при тяжелых условиях работы, не соответствующих паспортным данным.

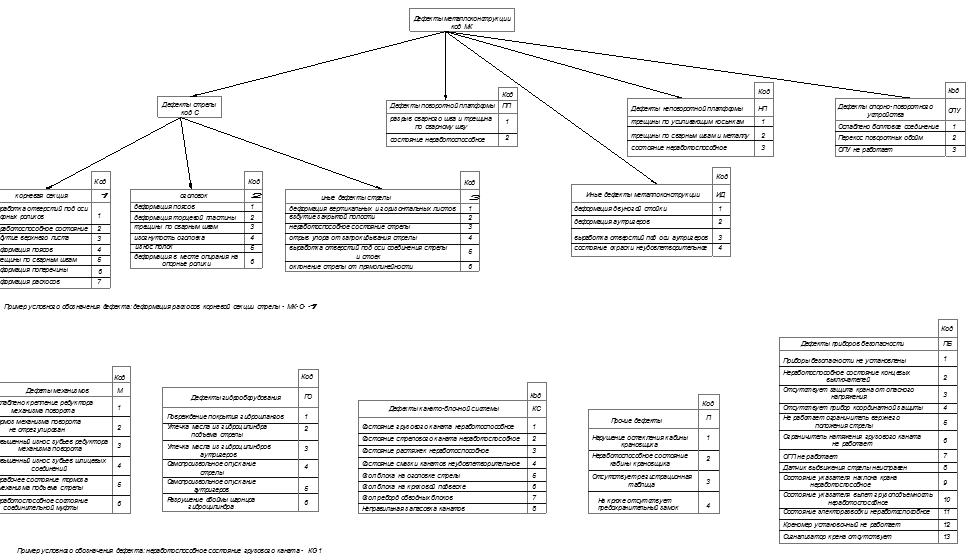

После классификации введем кодировку обнаруженных дефектов. Пример кодировки показан на следующей странице.

Кодировка дефектов довольно проста: например, МК-С-I-7, где

МК – дефект металлоконструкции.

С – дефект в стреле.

I – дефект в корневой секции стрелы.

7 – наименование дефекта: деформация раскосов.

Приборы безопасности

Приборы безопасности являются важным элементом необходимым для правильной работы крана. В случае выхода из строя какого-либо прибора может возникнуть аварийная ситуация.

Среди рассмотренных дефектов приборов безопасности встречаются следующие:

Табл. № 7.1

Наименование дефекта

Частота встречаемости дефекта

Приборы безопасности

Концевой выключатель на подъем стрелы не работает

111

Приборы безопасности не установлены

27

Концевой выключатель на подъем крюка не работает

115

Отсутствует защита крана от опасного напряжения

159

Ограничитель верхнего положения стрелы не работает

7

Ограничитель натяжения грузового каната в транспортном положении не работает

21

ОГП не работает

164

Датчик выдвижения стрелы крана неисправен

6

Состояние указателя наклона крана неработоспособное

96

Состояние указателя вылет грузоподъемность неработоспособное

46

Концевой выключатель реверса не работает

28

Состояние электроразводки неработоспособное

9

Креномер установочный отсутствует или не работает

56

Сигнализатор крена отсутствует

17

Полученные данные наглядно представлены на диаграмме.

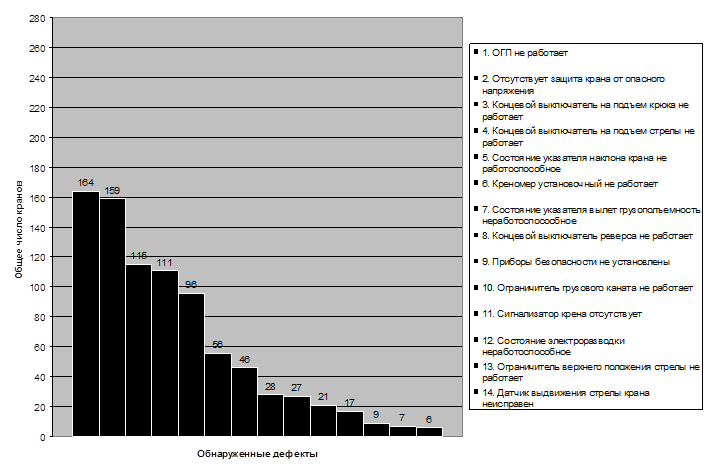

Диаграмма дефектов приборов безопасности

Из диаграммы видно, что на 27 кранах приборы безопасности не установлены вообще. На большом количестве кранов отсутствует ограничитель грузоподъемности, являющимся основным элементом необходимым для безопасной работы крана. Рассмотрим приборы и устройства безопасности, установленные на кране КС-4572.

На кране КС-4572 установлены следующие приборы и устройства безопасности: ограничитель грузоподъемности, концевые выключатели, упоры, предохранительные краны, указатели, звуковой сигнал. Ограничитель грузоподъемности предназначен для отключения при работе с недопустимыми грузами грузовой и вспомогательной лебедок, механизма поворота, механизмов подъема и телескопирования стрелы.

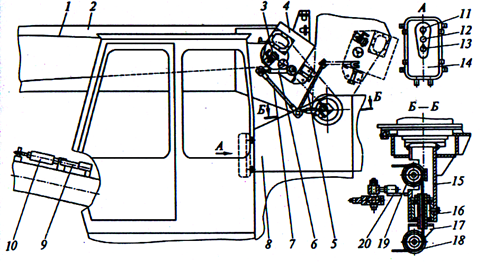

Ограничитель грузоподъемности предназначен для предупреждения и автоматического отключения механизмов крана при работе с недопустимыми по массе грузами. В комплект ограничителя грузоподъемности (рис. 7.1) входят: суммирующий механизм 4, установленный на стреле 2, механизм ввода данных длины стрелы 1, механизм ввода угла стрелы, состоящий из тяги 7, закрепленной на рычаге 6 суммирующего механизма 4 и на рычаге 20 кронштейна 15, установленного на поворотной раме 8, а также релейный блок 14, датчик усилий 10 и аппаратура сигнализации (миллиамперметр, красная и зеленая лампы), расположенная на щитке приборов.

Для нагружения датчика усилий применен гидротолкатель 9. На крышке релейного блока 14 установлены галетный переключатель 11 (переключатель характеристик), предохранитель 12 и выключатель 13. Для передачи данных о преобразованной длине стрелы в показывающий прибор указателя грузоподъемности применен канат 5, проложенный по блокам 3, 18, 19.

Блок 18 закреплен на кронштейне 17, установленном на опоре 16. Такая конструкция позволяет поворачиваться блоку 18 вокруг оси стрелы при подъеме (опускании) стрелы.

Рис. 7.1 Ограничитель грузоподъемности крана КС-4572

В ограничителе крана КС-4572 используется принцип, основанный на сравнении усилия с предельно допустимой величиной. Измеряемое и допустимое усилия в данном ограничителе преобразуются датчиками в электрические сигналы (напряжения) и сравниваются при помощи поляризованного реле. При превышении предельно допустимой величины усилия контакты реле размыкают цепь питания электромагнитов. Одновременно отключается сигнальная зеленая лампа и включается красная аварийная лампа.

Суммирующий механизм (рис. 7.2) предназначен для выдачи электрического сигнала в зависимости от длины и угла наклона стрелы для сравнения с электрическим сигналом, выдаваемым датчиком усилий. Суммирующий механизм состоит из корпуса 14, который на кронштейне 13 устанавливается на стреле крана. На цапфе 9 корпуса 14 устанавливается барабан 10, который поводком 8 связан с валиком 24. На резьбовую часть валика 24 навернута гайка 18, несущая на себе вилку 23, которая входит в кольцевую проточку втулки 22. Втулка 22 на шпонке 20 посажена на валик 15 и несет на себе кулачок 17.
