Автомобильный кран

Межосевое расстояние:

а= (d+d)/2 = (120+2148)/2 = 1134 мм.

Ширина зубчатого венца:

b = a,

где = 0,1 … 0.4 - коэффициент ширины зубчатых колёс (примем =0,12)

Получим

b=0,121134 = 136,1 мм. (примем b = 140 мм.)

5. Расчёт стрелы телескопической

Задача расчёта состоит в определении прогиба стрелы при максимальной её нагрузке.

Условия расчёта:

Расчёт телескопической стрелы и отдельных её элементов производится по максимальным нагрузкам, возникающим при различных случаях нагружения её и различных положениях выдвижных секций.

Расчётная схема.

Телескопическая стрела состоит из основания, средней и верхней секций. Средняя и верхняя секции перемещаются по плитам относительно основания. Максимальная длина каждого гидроцилиндра составляет шесть метров. Длина стрелы в собранном состоянии составляет 9,7 м, при выдвижении средней секции - 15,7 м, при выдвижении верхней секции – 21,7 м.

На стрелу действуют:

- вес поднимаемого груза.

- собственный вес.

- усилие в грузовом канате.

- усилия в гидроцилиндрах подъёма стрелы и выдвижения стрелы.

- боковая нагрузка на оголовке стрелы.

Исходные данные.

21,7м. – максимальная длина стрелы (выдвинуты обе секции);

= 9,7м. – длина собранной стрелы;

15,7м. – длина стрелы (выдвинута средняя секция);

Составные части сечения стрелы подбирается таким образом, чтобы прогиб стрелы, при максимальном её нагружении, не превышал 2% от длины стрелы. Для проектируемого крана расчёт прогиба не ведётся из-за сложности проверки правильности расчёта. Следовательно, применяем стрелу с уже существующего крана аналогичной конструкции.

6. Назначение детали в узле

Неповоротная часть (платформа) крана представляет собой жесткую сварную раму с выносными опорами и механизмом блокировки задней подвески шасси. Неповоротная рама устанавливается на раме автомобильного шасси, с которой она соединена при помощи болтов или заклепок. В верхней части неповоротной рамы имеется опорно-поворотное устройство, на подвижной части которого закреплена поворотная часть грузоподъемной установки крана.

Неповоротная платформа является одним из основных элементов металлоконструкции крана.

В процессе эксплуатации крана, особенно в период интенсивной эксплуатации (в зимнее время, при тяжелых условиях работы), существует вероятность появления дефектов на кране, в частности на неповоротной платформе. Характерными дефектами металлоконструкции неповоротной части крана являются:

· дефекты сварных соединений;

· деформации и трещины в листовых элементах неповоротной рамы.

Существует несколько методов обнаружения дефектов металлоконструкции. Начиная от визуального осмотра, позволяющего выявить дефекты, представляющие явную опасность возможного хрупкого разрушения, и заканчивая применением неразрушающих методов контроля с высокой разрешающей способностью при обнаружении дефектов (ультразвуковой, рентгеновский, электромагнитный и другие методы).

6.1 Ремонт неповоротной платформы в случае обнаружения трещины в сварном шве

Предлагаемый технологический процесс проведения ремонта.

Маршрут проведения ремонта металлоконструкции:

Подготовка под сварку:

Операция 005 – зачистка.

Операция 010 – дефектация.

Операция 015 – термическая кислородная резка.

Операция 020 – зачистка.

Операция 025 – слесарная.

Операция 030 – зачистка.

Операция 035 – контроль внешнего вида.

Заготовка деталей:

Операция 040 – разметка.

Операция 045 – термическая кислородная резка.

Операция 050 – зачистка.

Операция 055 – правка.

Операция 060 – контроль внешнего вида.

Операция 065 – контроль линейных размеров.

Ремонт:

Операция 070 – сварка.

Операция 075 – зачистка.

Операция 080 – контроль внешнего вида.

Операция 085 – сварка.

Операция 090 – зачистка.

Операция 095 – контроль внешнего вида.

Операция 100 – контроль линейных размеров.

Операция 105 – сварка.

Операция 110 – зачистка.

Операция 115 – контроль внешнего вида.

При обнаружении трещины в сварном шве металлоконструкции неповоротной рамы (см. рис.4.1) выполняются следующие основные действия:

Подготовка под сварку:

Операция 010 – дефектация.

Эта операция необходима для обнаружения действительных размеров трещины. Для этого необходимы: керосин, мел и кисть маховая. Место предполагаемой трещины зачищают до блеска, смачивают его керосином и вытирают

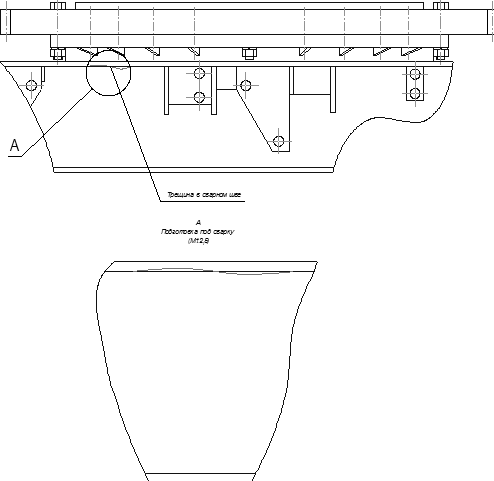

Рис.4.1 Трещина в сварном шве неповоротной платформы.

насухо. Затем поверхность покрывают слоем мела. Трещина проявляется при обработке поверхности кистью.

Операция 015 – термическая кислородная резка.

После обнаружения трещины необходимо удалить сварной шов на длину дефектного места плюс 10 мм в оба конца. Повторная заварка без вырубки дефектного места недопустима. Для данной операции необходимы: резак, кислород газообразный и пропанобутановая смесь.

Заготовка деталей:

Необходимо разметить на листе 6-10 мм деталь, чертеж которой показан на рис. 4.2, в количестве 2-х штук.

Рис. 4.2 Косынка.

Затем с помощью резака вырезать их по размерам.

Ремонт:

Необходимо с помощью ручной дуговой сварки заварить вырубленные сварные швы; усилить полученный сварной шов 2-мя косынками рис.4.3.

Рис. 4.3 Произведен ремонт неповоротной платформы.

Перед проведением всех сварочных работ необходимо производить зачистку обрабатываемых поверхностей. После сварочных работ необходимо зачистить сварные швы от шлака, а околошовные места от брызг металла.

6.2 Ремонт неповоротной платформы в случае обнаружения трещины в листовых элементах

Предлагаемый технологический процесс проведения ремонта.

Маршрут проведения ремонта металлоконструкции:

Подготовка под сварку:

Операция 005 – зачистка.

Операция 010 – дефектация.

Операция 015 – сверлильная.

Операция 020 – слесарная.

Операция 025 – зачистка.

Операция 030 – контроль внешнего вида.

Заготовка деталей:

Операция 035 – разметка.

Операция 040 – термическая кислородная резка.
