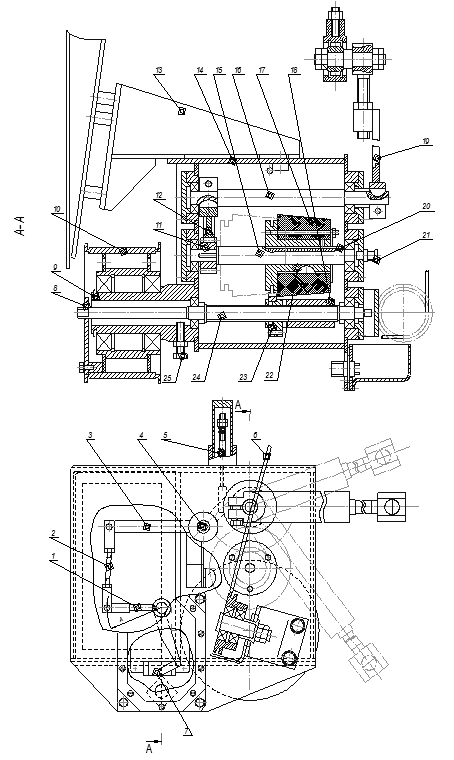

На валике 15 установлена шестерня 11 сцепленная с зубчатым сектором 12, закрепленным на валике 16, на другом конце которого на шпонке посажен рычаг 19. На оси 4 установлен трехплечий рычаг 3. На одном плече рычага завальцован шарик, на втором установлена тяга 2, соединяющая его через поводок 1 с осью потенциометра 7, а к третьему — подсоединена пружина 5, поднимающая шарик к поверхности кулачка

17. Гайка 18 канатом 6, проложенным по системе блоков, соединена с рычагом указателя грузоподъемности. Для стопорения валиков 15, 24 предусмотрены болты 21 и 25.

Выдвижение (уменьшение длины) стрелы через канаты механизма ввода длины стрелы приводит к вращению барабана 10, который через поводок 8 передает вращение валику 24. Вращение валика 24 вызывает перемещение вдоль оси гайки 18, тем самым, воздействуя на втулку 22 с кулачком 17. Одновременно перемещение гайки 18 через канат 6 вызывает отклонение рычага указателя грузоподъемности.

При подъеме (опускании) стрелы поворот рычага 19 через зубчатый сектор 12 и шестерню 11 приводит к повороту кулачка 17. Перемещение и поворот кулачка 17 приводят к повороту трехплечего рычага 3, поводка 1 и к перемещению щетки потенциометра, который выдает в электрическую цепь ограничителя грузоподъемности соответствующий электрический сигнал.

Указатель грузоподъемности позволяет определить грузоподъемность крана при работе по следующим грузовым характеристикам: «Работа на опорах», «Телескопирование», «Работа без опор». Определение грузоподъемности производится на шкалах «Работа на опорах» и «Телескопирование» — по перекрестию вертикального и горизонтального визиров; на шкалах «Работа без опор» по горизонтальному визиру; на шкалах «Длина стрелы» — по вертикальному визиру.

Рис. 7.2 Суммирующий механизм ограничителя грузоподъемности крана КС-4572.

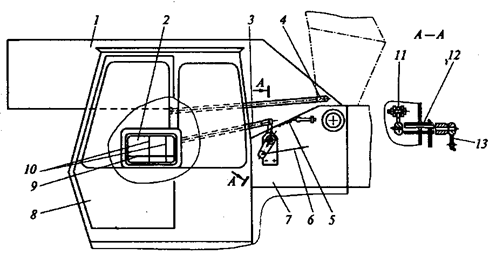

На рис. 7.3 изображено положение визиров, что соответствует вполне определенному положению стрелы. В указатель грузоподъемности входит прибор 2, установленный на стойке кабины 8. В приборе 2 горизонтальный визир 9 через систему тяг и рычагов, тягу 4 связан со стрелой 1, а двойной вертикальный визир 10 через тягу 3, закрепленную на рычаге 11, и валик 12 с рычагом 13. Преобразованная длина стрелы от суммирующего механизма, расположенного на стреле 1, передается на поворотную платформу канатом 6, один конец которого закреплен на гайке суммирующего механизма, а другой — на рычаге 13. Перемещение визиров 10 длины стрелы при уменьшении длины стрелы происходит под действием пружины 5.

Рис. 7.3 Указатель грузоподъемности крана КС-4572.

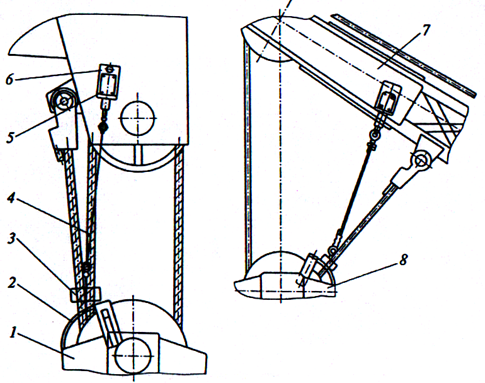

Ограничитель подъема крюка (рис. 7.4) предназначен для автоматического отключения механизма грузовой лебедки при подъеме крюковой подвески на предельную высоту и установлен на оголовке стрелы. На основании 6 установлен конечный выключатель 5. Грузик 3 подвешен на неподвижной ветви грузового каната с помощью троса 4.

Под действием массы грузика постоянно замкнуты контакты выключателя.

При подходе крюковой подвески к головке стрелы приподнимается грузик 3, контакты выключателя размыкаются и обесточивают электромагнит парораспределителя, механизм грузовой лебедки останавливается.

Рис. 7.4 Ограничитель подъема крюка крана КС-4572.

ІІІ. Организационно-экономическая часть

Общая технико–экономическая характеристика объекта.

Автомобильный гидравлический кран грузоподъёмностью 16 тонн, на специальном шасси, предназначен для погрузочно-разгрузочных и строительно-монтажных работ в различных отраслях народного хозяйства.

Новый кран по сравнению с автомобильным гидравлическим краном

КС-45721 на базе шасси Урал-4320 имеет новое отличающееся шасси

КамАЗ-53228. Мощность двигателя увеличилась с 230 л.с. до 260 л.с.

Снизилась и цена шасси.

Применение нового крана, имеющего более высокую несущую способность, значительно повышает производительность новой техники.

Для экономического сравнения в качестве базового варианта (БВ) принимаем автомобильный кран аналогичного типа КС-45721 на базе шасси

Урал-4320.

Кран КС-45721 – гидравлический, с трёхсекционной телескопической стрелой.

Цель анализа – показать, что приобретение нового автомобильного крана КС-4572 на базе шасси КамАЗ-53228 даст гораздо больший экономический эффект, чем приобретение крана на базе шасси Урал-4320.

Исходные данные:

1. Ресурс Т (час)

БВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8000

НВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8000

2. Коэффициент перевода

машино-часов из моточасов k. . . . . . . . . . . . . . . . . 0,3

3. Наибольшая скорость подъёма

(опускания) груза V (м/мин)

БВ . . . . . . . . . . . . . . . . . . . . . . 8,5

НВ . . . . . . . . . . . . . . . . . . . . . . . 8,5

4. Наибольшая частота вращения

поворотной части n (об/мин) (БВ и НВ) . . . . . . . . 1,75

5. Срок службы крана Т(лет) . . . . . . . . . . . . . 10

6. Цена шасси Ц(руб.)

БВ . . . . . . . . . . . . . . . . . . . . . . 760000

НВ . . . . . . . . . . . . . . . . . . . . . . 690000

7. Оптовая цена Ц (руб.)

БВ . . . . . . . . . . . . . . . . . . . . . . . 2350000

НВ . . . . . . . . . . . . . . . . . . . . . . . 2280000

8. Коэффициент k. . . . . . . . . . . . . . . . . . . 1,25

8.1. Расчет количества машино-часов работы техники в год по сравниваемым вариантам.

Годовой фонд времени:

Т=(Маш ч/год), [10, стр.28]

где = 247 дней – годовой фонд работы техники.

= 7,75 час – средняя продолжительность смены для техники [10,стр. 28]

= 1,33 – коэффициент сменности работы техники [10,стр. 28].

- простой на всех видах технического обслуживания и ремонта.

( дн /маш),

где - продолжительность пребывания техники на техобслуживании или

на ремонте, (дни).

- продолжительность ожидания ремонта; доставка в ремонт и обратно,

(дни).

- количество ремонтов или технических обслуживаний за - межремонтный цикл, (маш/час).
