Автомобильный кран

Автомобильные, пневмоколесные и гусеничные краны разрешается устанавливать на краю траншеи или котлована при условии соблюдения расстояний, приведенных в таблице 2.1. При невозможности соблюдения этих расстояний откос должен быть укреплен.

Установка на строительной площадке стреловых самоходных кранов производится так, чтобы при работе расстояние между поворотной частью крана (при любом его

положении) и строениями, штабелями грузов, колоннами было не менее 1 м. Кран нужно устанавливать на все имеющиеся дополнительные опоры.

Табл. 2.1. Допустимые расстояния от основания котлована (траншеи) до опоры крана

Под опоры следует подкладывать прочные и устойчивые подкладки. Кран нужно установит так, чтобы можно было с одного места выполнить максимум операций по подъемы и перемещению грузов. При этом безопаснее выполнять работу с минимальными вылетами крюка и углами поворота платформы. Установка кранов должна производиться в соответствие с проектом производства работ и инструкцией по эксплуатации крана, разработанной заводом-изготовителем. Установка грузоподъемных кранов на строительной площадке, размещение участков работ, рабочих мест, проездов транспортных средств и проходов для людей должны выполняться с учетом выделения опасных для пребывания людей зон, в пределах которых производиться подъем и перемещение грузов кранами.

Зоны постоянно действующих опасных производственных факторов во избежание доступа посторонних лиц должны быть ограждены защитными ограждениями, удовлетворяющими требованиям ГОСТ 23407-78.

Граница опасной зоны грузоподъемного крана определяется с учетом отлета (падения) груза, перемещаемого краном на наибольшем вылете стрелы.

Границы опасных зон стреловых самоходных кранов определяются исходя из следующих условий:

· установка крана для монтажа устойчивых элементов;

· установка крана для монтажа высоких неустойчивых элементов;

· установка крана вблизи штабеля складирования (здания и т.д.);

· установка крана вблизи котлована (траншеи);

· установка крана вблизи линии электропередач.

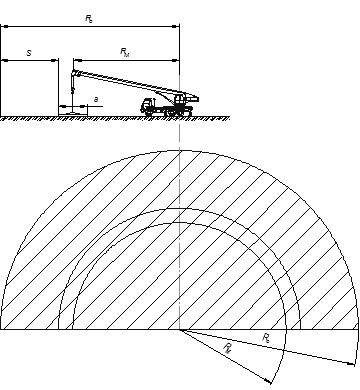

Границу опасной зоны при работе крана по монтажу устойчивых элементов можно определить по формуле:

, (2.1)

где - радиус опасной зоны;

- максимальный вылет крюка крана;

- длина детали;

- расстояние от вылета крюка до места возможного падения груза.

Расстояние должно быть не менее, м:

Табл.2.2

Например, определим границу опасной зоны, когда автомобильным краном КС – 4572 будет производиться монтаж плит.

Известно:

Наибольший вылет 18,4 м, длина плиты 5 м, наибольшая высота подъема 21,7 м.

Согласно табл. 2 м. Подставим данные значения в формулу, получим:

Границу опасной зоны при монтаже краном неустойчивых элементов можно определить по формуле:

, (2.2)

где - радиус опасной зоны (вылет крюка);

- рабочий радиус крана;

- высота подъема груза;

Например, определим границу опасной зоны, при монтаже колонны автомобильным краном КС – 4572.

Известно:

Вылет 10 м, высота подъема груза 10 м.

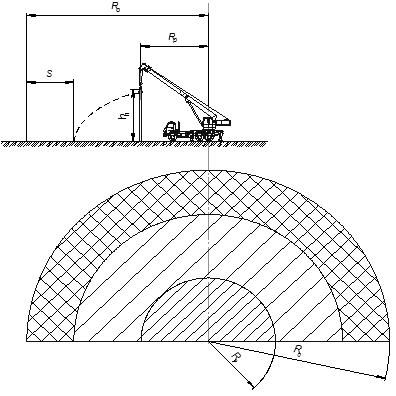

Рис. 2.2. Границы опасной зоны при работе крана по монтажу неустойчивых элементов.

Граница опасной зоны между штабелем конструкций (стеной здания, колонной) и поворотной частью крана может быть подсчитана по формуле:

, (2.3)

где - габарит поворотной части крана;

- радиус опасной зоны вращения крана;

- расстояние между штабелем и краном не менее 1 м.
