Автомобильный кран

Операция 045 – зачистка.

Операция 050 – правка.

Операция 055 – контроль внешнего вида.

Операция 060 – контроль линейных размеров.

Ремонт:

Операция 065 – сварка.

Операция 070 – зачистка.

Операция 075 – контроль внешнего вида.

Операция 080 – сборка.

Операция 085 – сварка.

Операция 090 – зачистка.

Операция 095 – контроль внешнего вида.

При обнаружени

и трещины в листовых элементах металлоконструкции неповоротной рамы (см. рис.4.4) выполняются следующие основные действия:

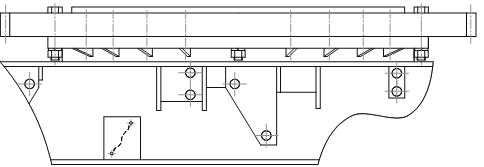

Рис. 4.4 Трещина в листовом элементе металлоконструкции неповоротной платформы.

Подготовка под сварку:

Аналогично предыдущему технологическому процессу. Только необходимо сделать следующие операции:

Операция 015 – сверлильная.

Просверлить 2 отверстия 10 мм в целом металле с центром на расстоянии 10 мм от видимого конца трещины в сторону ее распространения. Это необходимо, чтобы исключить дальнейшее распространение трещины.

Операция 020 – слесарная.

Произвести разделку кромок рис. 4.5. глубина и вид разделки зависят от толщины свариваемого металла.

Рис. 4.5 Разделка трещины под сварку.

Заготовка деталей:

Необходимо разметить на листе 6-10 мм деталь, чертеж которой показан на рис. 4.6.

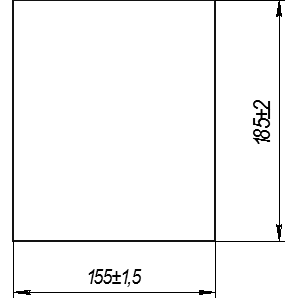

Рис. 4.6 Деталь.

Затем с помощью резака вырезать ее по размерам.

Ремонт:

Необходимо с помощью ручной дуговой сварки приварить полученную деталь.

7. Разработка приспособления для ремонта металлоконструкций

В рассмотренных методах ремонта металлоконструкций не применялось специальное механическое сварочное оборудование. В случае если необходим значительный ремонт металлоконструкции, а также в случае возникновения дефектов в труднодоступных местах производится разборка крана с последующим его ремонтом. В этих случаях необходимо применение специального сварочного оборудования.

Кантователи служат для поворота изделия в положение удобное для сварки. Наибольшее распространение получили кантователи цепные рис. 4.7.

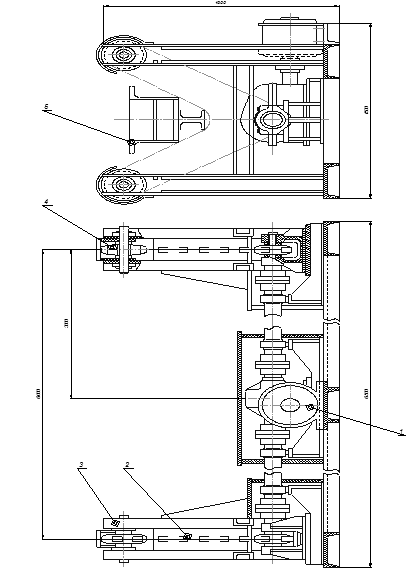

Рис. 4.7 Цепной кантователь.

Цепные кантователи предназначены для сварки симметричных изделий, имеющих треугольное, квадратное или прямоугольное, приближающееся к квадратному, сечение. Для цепных кантователей не требуется применение специальных крепежных рам, кроме того, время установки изделия в кантователь – минимальное. Изделие в кантователе не крепится. Цепные кантователи применяют при ручной и полуавтоматической сварке.

Привод цепного кантователя состоит из электродвигателя (1) и редуктора. Крутящий момент от электродвигателя, через редуктор, с помощью приводных валов, передается на приводные звездочки (4), расположенные в нижней части стойки (3). Приводные звездочки связаны с помощью цепью (2) со звездочками (4) расположенными в верхней части стойки (цепь замкнута по круговому маршруту). При повороте приводной звездочки, деталь (5) свободно лежащая на цепи, также поворачивается на определенный угол.

8. Расчет гидравлической системы

8.1 Устройство гидравлической системы крана

Гидравлический привод механизмов крана выполнен по открытой двухнасосной гидравлической схеме.

Особенностью гидравлической схемы крана является применение регулируемого гидромотора для привода грузовой лебёдки и наличие гидравлического привода выдвижения балок опор. Эти особенности позволяют эффективнее использовать кран на строительно-монтажных и погрузочно-разгрузочных работах в стеснённых условиях.

Применение в гидроприводе двухнасосной схемы и гидрораспределителя со специальной промежуточной секцией позволяет следующее совмещение рабочих операций:

- подъём (опускание) стрелы без груза с вращением поворотной части;

- подъём (опускание) груза с телескопированием секций стрелы;

- подъём (опускание) стрелы с подъёмом (опусканием) груза;

- подъём (опускание) стрелы с телескопированием секций стрелы;

- вращение поворотной части с подъёмом (опусканием) груза;

В качестве источника рабочего давления применены два аксиальнопоршневых насоса типа 210.26 и 210.10. Насос меньшей производительности служит для привода гидроопор и блокировки рессор задней тележки шасси, а также группы рабочих механизмов: вращение поворотной части; подъём (опускание) и телескопирование секций стрелы.

Насос большей производительности служит для привода главной лебёдки. Ручной насос предназначен для приведения крана из рабочего в транспортное положение, в случае выхода из строя привода основных насосов.

Привод насосов предназначен для передачи крутящего момента от коробки передач шасси к насосам крановой установки. Привод осуществлён посредством коробки отбора мощности смонтированной непосредственно

вместе с трансмиссией автомобиля.

Органы управления основными операциями крана находятся в кабине.

Установка крана на выносные опоры и управление механизмом блокировки рессор производится с пульта.

8.2 Описание гидравлической схемы крана

В открытой двухнасосной гидравлической схеме (рис. 5.1) источником рабочего давления являются два аксиально-поршневых насоса НА1 и НА2 типа 210.26 и 210.20 соответственно.

От насоса НА1 работают гидроцилиндры выносных опор и механизма блокировки задней подвески шасси, подъема и выдвижения стрелы, а также механизм вращения поворотной части. От насоса НА2 рабочая жидкость подается через вращающиеся соединения к гидромотору грузовой и вспомогательной лебедок. Для главного и вспомогательного подъемов, вращения поворотной рамы установлены аксиально-поршневые гидромоторы 209.25 и 210.20.13. Переключением двухпозиционного крана Р2 рабочая жидкость от одного из насосов подается или к гидрораспределителям Р1 и Р4 для привода гидроцилиндров Ц1 — Ц8 выносных опор и гидроцилиндров Ц9, Ц10 механизма блокировки подвески шасси, или через вращающееся соединение СВ к гидрораспределителю Р9 для привода гидроцилиндра Ц19 механизма подъема стрелы, гидромотора Д1 механизма поворота и гидроцилиндров Ц11, Ц12 телескопа стрелы. От другого насоса рабочая жидкость через вращающееся соединение подается к гидромоторам главной и вспомогательной лебедок. Давление рабочей жидкости в системе привода выносных опор и механизма блокировки подвески шасси ограничивается первичными предохранительными клапанами КП2 и КП8, встроенными в напорные секции гидрораспределителей Р1 и Р4. Ограничение давления рабочей жидкости в приводе подъема стрелы, поворота и телескопирования производится клапаном КПЗ, а в приводах главной и вспомогательной лебедок — клапаном КП6, встроенным в напорные секции гидрораспределителей Р9 и Р10; контроль давления — по манометрам МН2 и МНЗ. Клапан КП7 служит для сброса пиковых давлений рабочей жидкости. Разгрузочные дроссели ДР1 — ДР4 предотвращают самопроизвольное перемещение штоков гидроцилиндров Ц11, Ц12 и Ц19 из-за перетечек рабочей жидкости в гидрораспределителе Р9.
