Установка и наладка рабочих органов прицепных грейдеров. В зависимости от конкретных условий, в которых выполняются грейдерные работы (виды и состояние разрабатываемых грунтов, режимы резания и др.), устанавливают или меняют рабочий орган грейдера. От правильной установки рабочего органа этой машины зависят ее производительность и качество выполняемых работ. Производственный процесс работы приц

епного грейдера состоит из ряда последовательных операций: зарезания, перемещения и укладки (разравнивания) грунта. Положение отвала грейдера при этом определяется величиной его перемещения в вертикальной плоскости, а также углами: захвата a, резания g и наклона j, измеряемыми в градусах. Отвал грейдера может быть перемещен в вертикальной плоскости (рис. 5.12-а), что обеспечивает возможность менять глубину зарезания h, т. е. толщину срезаемой стружки.

Отвал может быть поднят над уровнем планируемого грунта (рис. 5.12-б), что позволяет регулировать толщину слоя Н планируемой поверхности. Угол захвата a (рис. 5.12-в), образуемый пересечением линии продольной оси грейдера с направлением отвала, определяет ширину обрабатываемого ножом полотна дороги, соответственно объем и скорость перемещения грунта.

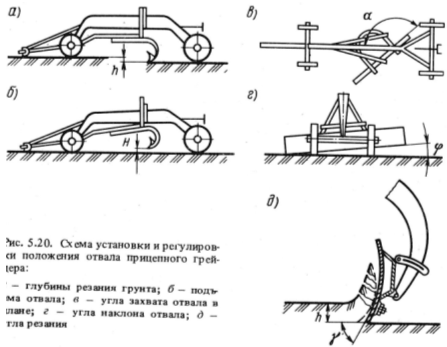

Рис. 5.12. Схема установки и регулировки положения отвала прицепного грейдера:

а – глубины резания грунта; б – подъема отвала; в – угла захвата отвала в плане;

г – угла наклона отвала; д – угла резания

Угол захвата изменяют при помощи механизма поворота отвала. Угол наклона (рис. 5.12-г) или угол зарезания, образуемый линией горизонта и режущей кромкой ножа, характеризует поперечный наклон ножа. Угол наклона ножа изменяют при помощи подъема и опускания ножа. Угол резания у (рис 5.12-д)) образуется касательной, проведенной через режущую кромку ножа, и плоскостью его резания. Угол резания изменяют перестановкой гребенок, имеющихся на кронштейнах поворотного круга и отвала. В зависимости от конструктивных особенностей грейдеров возможны различные положения отвала (табл. 5.1). В тех случаях, когда требуется как можно больше срезать грунта и отваливать его в сторону, угол a (положение отвала в плане) следует выбирать возможно меньшим, а когда требуется больше перемещать грунт в сторону, этот угол принимается с возможно большими значениями. Увеличение угла наклона j отвала приводит к уменьшению скорости движения грунта по отвалу, к тому же вызывает некоторую неустойчивость грейдера. Поэтому этот угол не должен превышать 10 – 12°. Увеличение угла резания g увеличивает сопротивление резанию, соответственно увеличивает и тяговое сопротивление машины, снижает скорость ее движения. При небольших углах резания грунт даже плотный разрыхляется и свободно скользит по отвалу. При больших значениях этого угла грунт при резании и перемещении уплотняется и стремится уходить под отвал, поднимая его вверх.

Таблица 5.1

В табл. 3.2 приведены наиболее целесообразные углы установки отвала.

Таблица 5.2 Целесообразные углы установки отвала

ЛАБОРАТОРНАЯ РАБОТА №6

Производство работ одноковшовыми экскаваторами

Экскаваторы одноковшовые относятся к группе машин цикличного действия. В зависимости от производственных условий в качестве сменного оборудования экскаваторов применяют прямые и обратные лопаты, драглайны, грейферы и струги. Одноковшовые экскаваторы могут быть также оборудованы: стрелой с крюком и использоваться в качестве подъемного крана, трамбовкой для уплотнения грунта, дизель-молотом с клин-молотом для рыхления мёрзлого грунта, захватом-корчевателем для корчевки пней, дизель-молотом (сваебойной установкой) для забивка свай.
