Строительные и дорожные машины
Рис 5.1. Углы установки отвала прицепных грейдеров 1 – рама; 2 – отвал грейдера, 3 – удлинитель отвала, 4 – валик отсыпанного грунта
Рис 5.2 Последовательность проходов прицепного грейдера
при профилировании дороги
Выполнение и чередование о
перации продолжается до тех пор, пока весь грунт, необходимый для сооружения земляного полотна дороги, не будет выбран из канавы или резерва, перемещен и спланирован в соответствии с заданным профилем. Наиболее целесообразно применять прицепные грейдеры для профилирования грунтовых дорог в равнинной местности и устройства канав глубиной 0,6 – 0,8 м.
Необходимо также следить за тем, чтобы колеса грейдера не катились по валику перемещаемого грунта, так как такое положение колес (особенно передних) вызывает неустойчивость грейдера, затрудняет управление им и увеличивает потери мощности базового трактора на перемещение грейдера. Особенно важное значение имеет первый проход грейдера, который называется пробивкой. При пробивке участка с самого начала работ необходимо правильно установить отвал для зарезания, и правильно провести первую борозду, которая определит направление всех последующих проходов грейдера. Пробивку выполняют по отметкам, которые устанавливают при разбивке дороги или после специальной разбивки по колышкам, вехам и по движущейся вешке (рис 5.3). При разбивке участка дороги по колышкам на расстоянии несколько больше половины ширины дороги от оси полотна забивают колышки 1 высотой 0,8 м на расстоянии 10 – 15м друг от друга (рис 5.3-д).

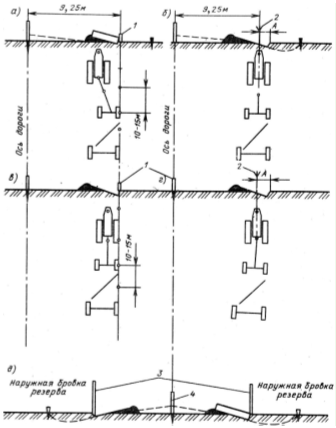

Рис. 5.3. Схема разбивки участка дороги и пробивки борозды при первом зарезании грейдера: а – пробивка по колышкам при гибкой сцепке, б – то же, при жесткой сцепке, в – пробивка по вехам при гибкой сцепке; г – то же при жесткой сцепке, д – пробивка npи помощи движущейся вешки
Режущий конец отвала при этом устанавливают так, чтобы край его шел по следу обода переднего колеса, зарезая грунт на расстоянии 15 – 20 см от забитых колышков. Тракторист ведет трактор по возможности ближе к колышкам, а машинист направляет грейдер так, чтобы внешний край обода переднего колеса проходил рядом с колышками (около 5 см), не сбивая их. При разбивке участка дороги по вехам 2 замеряют расстояние от линии первого зарезания до середины трактора (рис 5.3-б) и выставляют по этой оси вехи на расстоянии 100 – 150 м друг от друга. При этом тракторист ведет трактор точно по направлению, обозначенному вехами, визируя направление через пробку радиатора, а машинист направляет грейдер так, чтобы внешний край обода переднего колеса грейдера шел по следу края гусеницы трактора. Разбивка участка дороги по движущейся вешке наиболее экономична. По этому способу рабочий с вешкой 3 идет на расстоянии 15 – 20 м впереди трактора по линии зарезания отвала, а параллельно ему по оси дороги, размеченной вешками 4, идет второй рабочий. Оба рабочих держат натянутый шнур или рулетку так, чтобы рабочий с вешками мог выдержать требуемое расстояние от оси полотна. В процессе работы грейдера зарезание ведут послойно по двум основным схемам. В первом случае (рис. 5.4-а) зарезание начинают от внешней бровки резерва, срезаемая при этом стружка получается треугольного сечения.
Рис. 3.4. Схема зарезаний при послойной разработке грунта прицепным грейдером
При работе грейдера по этому варианту дно резерва получается неровным, требующим в последующем планировки и снова выполнения операции зарезания. Во втором случае (рис. 5.4-б) зарезание начинается от внутренней бровки резерва, при этом в первом слое получаются треугольная стружка, затем три-четыре стружки переходного профиля, а дальше стружка до конца имеет в сечении форму параллелограмма. При этом варианте дно резерва получается ровным, не требующим дополнительной работы. Второй способ является наиболее экономичным. При перемещении и разравнивании грунта рекомендуется работать с удлинителем отвала. Разравнивание производится на повышенных скоростях трактора. Возведение насыпи прицепными грейдерами целесообразно выполнять на высоту до 0,6 м. При высоте насыпи 0,7 – 0,8 м производительность грейдера значительно уменьшается. К наиболее рациональным методам перемещения грунта в насыпь относится укладка валиков из перемещаемого грунта вразбежку, вполуприжим и вприжим. При укладке грунта вразбежку (рис. 5.5-а) валики располагают так, чтобы они касались друг друга только основаниями При укладке грунта вполуприжим (рис. 5.5-б) валики укладывают так, чтобы перемещаемый валик только частично прижимался к ранее уложенному валику, т. е. чтобы гребни валиков находились на расстоянии один от другого на 20 – 40 см. При укладке грунта вприжим каждый последующий валик (1-6) прижимают к ранее уложенному валику без зазора, в результате чего получается один плотный и широкий слой насыпи (рис. 5.5-в, г). Такой результат достигается тем, что край ножа грейдера, перемещающий вновь образуемый валик, подходит вплотную к ранее уложенному валику или несколько (на 5 – 10 см) захватывает его.

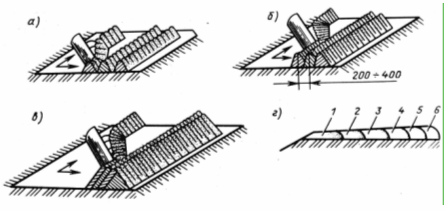

Рис. 5.5. Схема укладки валиков в насыпи прицепным грейдером
Наиболее широкое применение прицепные грейдеры находят при профилировании грунтовых дорог. В этом случае грейдер выполняет следующие операции (рис. 5.6): зарезание грунта в кювете дороги с образованием из грунта небольшого валика; перемещение полученного валика к оси дороги; разравнивание валиков. Чередование операций продолжается до тех пор, пока весь грунт, необходимый для сооружения полотна дороги, не будет выбран из канавы или резерва, перемещен и спланирован в соответствии с заданным профилем. Количество проходов грейдера составляет 12 – 18.
Отделочные работы, состоящие в разравнивании и планировке поверхности земляного полотна, выполняют грейдерами с применением откосников и удлинителей. Планировать откосы насыпей рекомендуется планировщиками. Грунт разравнивают послойно при круговых движениях грейдера за один – два прохода по одному следу (рис. 5.7-а, б). Разравнивание выполняют от краев насыпи с перемещением грунта по ножу в сторону от оси полотна к бровке, а при следующем проходе – от бровки к оси насыпи. Способы работы грейдера при сооружении земляного полотна на косогорах зависят от крутизны склона и поперечного профиля земляного полотна. При пологом склоне возведение насыпей или профилировочные работы выполняют так же, как и в равнинной местности. При значительной крутизне склона вырезание и перемещение грунта из подгорной канавы на полотно дороги являются трудоемкой операцией, поэтому грунт для насыпи вырезают только с нагорной стороны, где устраивают уширенную канаву (рис. 5.8).
Грейдер при этом зарезает грунт то правым, то левым концом ножа и только последними тремя – четырьмя проходами перемещает и разравнивает грунт. При сооружении на косогоре полунасыпи-полувыемки требуется предварительная разметка колышками границ перехода выемки в насыпь. Если грунт песчаный, супесчаный или легкий суглинистый, полунасыпь-полувыемку устраивают грейдером, в остальных случаях – бульдозером.
