Первыми проходами грейдер срезает дерновый покров выемки, который перемещает в насыпь. Для устойчивости грейдера целесообразно вырезать стружку прямоугольного сечения. Зарезание можно вести при движении в обоих направлениях. Канаву устраивают после того, как будет вырезана выемка и отделан откос.

Выемку можно разрабатывать снизу методом подрезания, при котором конец ножа грейдера разрабатыв

ает косогор с подошвы, при этом верхний слой грунта будет обваливаться сам. Нож грейдера в этом случае устанавливают на средние проушины отвала. Основная рама при этом выносится в сторону режущего конца ножа.

Работы на террасе не могут быть выполнены круговыми рейсами – их производят при переменной работе то одним концом отвала (ход вперед), то другим (ход назад).

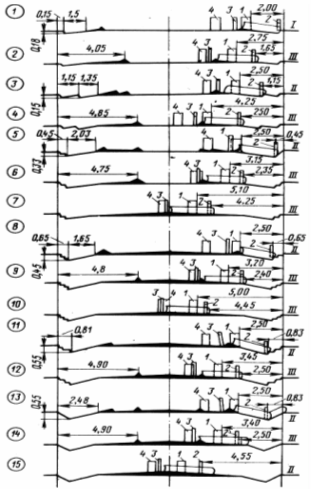

Рис. 5.6. Последовательность проходов прицепного грейдера при профилировании грунтовых дорог

1 – правая гусеница трактора; 2 – правое переднее колесо грейдера; 3 – левое заднее колесо грейдера; 4 – левая гусеница трактора;

I, II, III – включенные передачи трактора при выполнении операций проходов (цифры, указанные в кружках, – последовательность проходов)

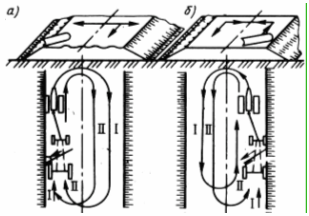

Рис. 5.7. Схема работы грейдера по разравниванию грунта в насыпи за два прохода по одному месту: а – при первом проходе; б – при втором проходе по тому же следу;

I, II — последовательность проходов грейдера

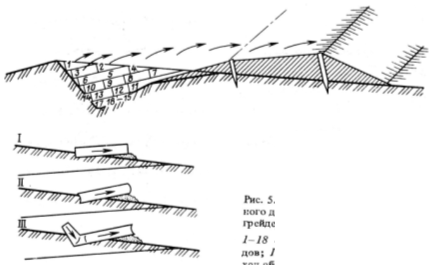

Рис 5.8. Схема возведения земляного дорожного полотна

прицепным грейдером на косогоре

1 – 18 – последовательность проходов; I – проход вперед, II – проход обратно;

III – отделка

Первым проходом грейдера зарезают грунт с нагорной стороны и перемещают его в подгорную. Угол захвата минимальный. Колесам и ножу придают наклон в нагорную сторону. Нож устанавливается так, чтобы задние колеса шли по дну вырезанной борозды.

Прицепные грейдеры применяют также для устройства дорожного корыта. Возможны два способа устройства корыта – с присыпными и с полуприсыпными обочинами. По первому способу корыто устраивают одновременно с устройством земляного полотна. В этом случае грунт вырезают из боковых канав так же, как при профилировании полотна дороги, но перемещают его не до оси полотна, а разравнивают на обочинах, образуя стенки корыта. По второму способу корыто устраивают по ранее отсыпанному полотну дороги, когда между отсыпкой земляного полотна и устройством одежды проходит длительное время, а также при строительстве дороги и выемки. В современных условиях поточного строительства лучшим является способ присыпных обочин. Подсыпать обочины следует непосредственно перед устройством основания. Для увеличения производительности грейдера рекомендуется применять левосторонний удлинитель и работать на гибкой сцепке, что позволяет трактору поворачиваться в конце участка на 180° без отцепки от грейдера. При возведении насыпи высотой до 0,6 м, когда дорожную одежду укладывают вслед за устройством насыпи, корыто устраивают одновременно с возведением насыпи. Грунт вырезают из боковых канав и разравнивают его на обочинах до требуемого уклона и толщины, образуя стенки корыта (рис. 5.9-а). После этого производят разбивку корыта и ведут зарезание грунта по расставленным колышкам на глубину корыта. Вырезанный грунт перемещают в сторону оси полотна дороги с одновременным его разравниванием и планировкой по дну корыта до придания требуемого по проекту профиля (рис. 5.9-б).

При возведении земляного полотна высотой более 0,6 м (до 0,8 м) корыто устраивают обычно по схеме, представленной на рис. 5.9-в. Первый (нижний) слой укладывают наращиванием грунта от края насыпи к ее оси вразбежку и после разравнивания уплотняют его. Второй слой укладывают вполуприжим, перемещая грунт от оси дороги до середины обочины, а затем до края обочины вприжим. После разравнивания второго слоя и его уплотнения устраивают корыто. При устройстве корыта по второму способу в готовом земляном полотне и в выемках профиль корыта с уплотнением стенок создают путем вырезки грунта из земляного полотна и перемещения его на обочины (рис. 5.10.). Работу выполняют продольными проходами грейдера, а зарезание начинают от оси корыта в обе стороны дороги. При первом зарезании отвал заглубляют по оси дороги на 10 – 20 см ниже отметки корыта.

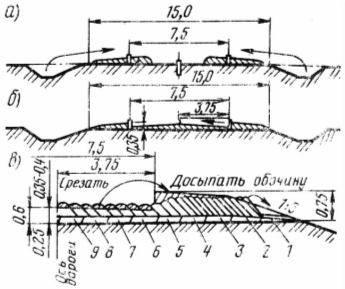

Рис 5.9. Схема устройства корыта с присыпными обочинами:

а – возведение насыпи; б – устройство корыта в насыпях высотой до 0,6 м; в – устройство корыта в насыпях высотой до 0,8 м; 1 – 9 – последовательность укладки грунта

При втором проходе вырезанный грунт перемещают на обочину и укладывают его в виде валика. При третьем проходе зарезание производят на глубину не более 2 – 4 см от отметки дна корыта. Следующим четвертым проходом на обочине разравнивают два валика грунта, уложенные при втором проходе. Перед пятым проходом меняют угол наклона ножа грейдера до 0° или в пределах 3 – 6° и зарезают грунт корыта в месте примыкания его к обочине. В этом случае зарезание выполняют сбрасывающим концом ножа, при этом валик грунта укладывают на обочину вприжим, уплотняя его в месте перехода в корыто. При шестом проходе угол наклона увеличивают и повторяют операцию. Следующими проходами грейдера корыто зачищают, зарезая грунт от обочины к оси дороги, и разравнивают грунт в средней части корыта.

Прицепные грейдеры находят применение при улучшении грунтовых дорог и гравийных покрытий различными добавками.

Рис. 5.10. Схема устройства корыта с полуприсыпными обочинами

1, 3, 5, 6 и 7 – зарезание; 2 и 4 – перемещение; 8 – разраваивание дна корыта

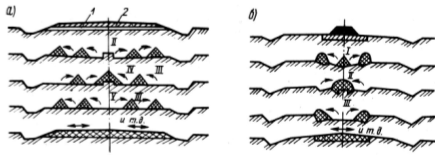

Рис. 5.11. Схема проходов прицепного грейдера при перемешивании материалов при строительстве дорог местного значения

1 – разрыхленный грунт дорожного полотна; 2 – слой добавок; 1 – 5 – последовательность перемешивания материалов

Рабочие операции, выполняемые грейдером в этом случае, аналогичны операциям при возведении и профилировании земляного полотна. Для улучшения грунтовой дороги добавками, земляное полотно предварительно рыхлят кирковщиками или другими машинами и механизмами, после чего измельчают комья грунта дорожными фрезами. Затем на измельченную поверхность завозят улучшающие добавки и размещают их сплошными валами. Добавки грейдером равномерно распределяют по ширине полотна. В зависимости от количества добавок и поперечного профиля покрытия применяют различные схемы размещения, перемещения и разравнивания материалов. При серповидном поперечном профиле (рис. 5.11-а) первым проходом производят зарезание ножом по краю полотна с перемещением материалов по ножу в сторону бровки. Разрыхленный грунт полотна и захваченные ножом добавки, передвигаясь по ножу, перемещаются и отбрасываются на бровку. Вторым проходом производят зарезание ножом по оси полотна, а также перемешивание и передвижение смеси в сторону бровки. После этого материалы перемещают от бровки к оси полотна дороги. Проходы грейдера с перемещением валиков в сторону к бровке и обратно совершают до тех пор, пока не получится смесь требуемого качества. Затем эту смесь разравнивают и профилируют. Таким же способом смешивают каменные материалы, имеющие различные размеры. Эти материалы завозят и складывают в виде валиков на обочинах. На одной обочине складывают крупный, а на другой – мелкий каменный материал. Вначале разравнивают крупный щебень, затем по всей ширине проезжей части поверх этого слоя разравнивают более мелкий щебень и перемешивают их. В таком же порядке выполняют работы по смешению каменных материалов с органическими вяжущими. Иногда перемешивание выполняют без предварительного распределения каменных материалов по проезжей части (рис. 5.11-б}. В этом случае каменный материал укладывают грейдером по оси земляного полотна в виде валика и после распределения вяжущих материалов по валику начинают перемешивание. Для перемешивания материалов рекомендуется применять навесное оборудование – смеситель в виде треугольной рамы, устанавливаемый вместо снимаемых тяговой рамы и поворотного круга. Применение такого смесителя в 2 – 3 раза увеличивает производительность грейдера.
