В качестве толкачей применяют гусеничные тракторы, оборудованные специальными устройствами, или бульдозеры на гусеничных тракторах. Предпочтение следует отдавать тракторам с толкающим оборудованием. При работе скреперов толкачи применяются в двух основных случаях: при заполнении ковша грунтом и при транспортировании грунта на труднопроходимых участках пути. Наиболее эффективно применение толкач

а при одновременной работе нескольких скреперов (не менее трех), когда один толкач, находящийся на месте разработки грунта, поочередно обслуживает скреперы.

Рыхлить грунт рекомендуется на толщину снимаемой стружки, при этом необходимо избегать его измельчения, особенно суглинистых грунтов, так как это ухудшает наполнение ковша. Недостаточно влажные грунты следует рыхлить в объеме, не допускающем их пересыхания

Скорость транспортирования груженого скрепера зависит от расстояния, состояния путей и мощности трактора-тягача Состояние дороги должно допускать движение гусеничных тракторов со скоростью до 10 км/ч, пневмоколесных тягачей до 20 км/ч. При этом необходимо учитывать допустимые подъемы, уклоны и радиусы закруглений.

Дороги для движения скреперов, как правило, следует устраивать по кольцевой схеме с односторонним движением, минимальным числом поворотов и подъемом в грузовом направлении

Для облегчения подъема груженого скрепера на насыпь или спуска его к месту набора грунта необходимо устраивать въезды и съезды с уклонами: подъем до 20°, спуск до 25°.

Ширина проезжей части въездов и съездов при одностороннем движении скреперов должна быть не менее:

для скреперов с вместимостью ковша до 6 м3 – 4 м;

для скреперов с вместимостью ковша 6 – 10 м3 – 4,5 м;

для скреперов с вместимостью ковша более 10 м3 – 5,5 м.

Разгрузка ковша скрепера допускается только на ходу при прямолинейном движении машины на I и II передачах трактора или тягача, что в среднем соответствует 3 – 4 км/ч. Разгрузку выполняют одновременно с послойной укладкой грунта в отсыпаемые места путем постепенного опрокидывания ковша скрепера. При разгрузке кромку ножа скрепера устанавливают на уровне, обеспечивающем требуемую толщину разгружаемого слоя. Сыпучие грунты необходимо выгружать слоем толщиной 10 – 15 см, так как это обеспечивает лучшее их уплотнение и облегчает проход скрепера по насыпанному грунту.

Наименьшая ширина площадки для разворота прицепных скреперов на обратный ход должна быть не менее следующих значений: для скреперов с ковшом 2,5 – 4,0 м3 – 7,5 м; с ковшом 6,0 – 8,0 м3 – 12,5 м; с ковшом 10 м3 – 15м, с ковшом более 10 м3 – 20 м.

Отсылка грунта в насыпь выполняется параллельными полосами при движении скрепера вдоль отсыпаемой насыпи, начиная от бровок к середине. Засыпку планируемой площадки грунтом следует выполнять также параллельными слоями, начиная с пониженных участков.

По окончании разгрузки ковш и заслонку скрепера переводят в транспортное положение, машина совершает холостой ход, направляясь в забой для очередного набора грунта. Порожний скрепер движется с более высокими скоростями – на Ш и IV передачах трактора или тягача, что в среднем соответствует 5 – 6 км/ч, реже на V передаче – около 8 км/ч при улучшенных дорогах. Во избежание опрокидывания не разрешается передвижение скрепера после опорожнения с высокоподнятым ковшом.

Возвращающиеся скреперы можно использовать для разравнивают и планировки землевозных путей. При этом некоторое снижение производительности скреперов вследствие затраты времени на планировочные работы вполне оправдывается.

Схемы движения скреперов при разработке грунтов. Грунты разрабатывают скреперами по поперечной или продольной схеме их движения. Схему движения выбирают исходя из следующих основных требований: забой должен иметь длину, достаточную для полного наполнения ковша скрепера, путь движения груженого скрепера должен быть кратчайшим без крутых поворотов. При выполнении земляных работ скреперами применяют следующие схемы движения: эллиптическую; в виде "восьмерки"; спиральную; зигзагообразную; продольно-челночную; поперечно-челночную.

При сооружении земляного полотна наиболее широкое распространение получили три основные схемы: эллиптическая, или кольцевая, в виде "восьмерки" и зигзагообразная. При планировочных работах или при сооружении небольших выемок с транспортированием грунта на близкие расстояния целесообразно выбирать эллиптическую (кольцевую) схему движения (рис. 4.3). При возведении насыпей из боковых резервов и при разработке выемок с транспортированием грунта в отвалы (кавальеры), находящиеся в непосредственной близости от выемок, при разработке полувыемок-полунасыпей, а также при планировочных работах целесообразно применять схему движения скреперов "восьмеркой" (рис. 4.4).

Преимущество схемы движения скрепера "восьмеркой" по сравнению со схемой движения по эллипсу (кольцу) в том, что на каждую загрузку ковша приходится только один поворот скрепера на 180°, а попеременные повороты трактора то в одну, то в другую сторону, хотя и изнашивают ходовую часть машины, но равномерно.

При транспортировании грунта на расстояние 200 – 400 м применяют схему движения скреперов в виде растянутой "восьмерки", так называемой "двусторонней петли". По этой схеме скреперы в забое и в насыпи делают замкнутые петли, соединенные между собой прямыми участками.

Рис. 4.3 Эллиптическая или кольцевая схема движения скрепера

а – с поперечной разработкой грунта; б – с продольной разработкой грунта; 1 – набор грунта; 2 – разгрузка грунта

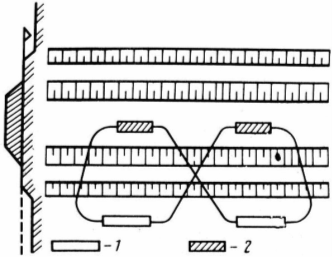

Рис. 4.4 Схема движения скрепера "восьмеркой"

1 – набор грунта; 2 – разгрузка грунта

Если резервы расположены в одной или с обеих сторон дороги, скрепер может выполнять работу зигзагами (рис. 4.5).

Рис. 4.5. Схема движения скрепера зигзагами

а – при расположении резерва с одной стороны насыпи;

б – при расположении резервов по обе стороны насыпи;

1 – набор грунта; 2 – разгрузка грунта; 3 – ось насыпи; 4 – резерв

По этой схеме скреперы совершают движения по зигзагообразной насыпи, попеременно заходя в резерв для набора грунта и выезжая на возводимую насыпь для разгрузки, а в конце участка делают поворот на 180° и возвращаются в обратном направлении, повторяя цикл работ.

При продольно-челночной схеме движения скрепера (рис. 4.6-а) ось земляного сооружения является границей между двумя ее частями и прилегающими резервами или отвалами. Применение продольных схем разработки грунтов находится в прямой зависимости от дальности транспортирования грунта скреперами. Эта схема движения позволяет сократить количество поворотов скрепера.

При поперечно-челночной схеме движения скрепера (рис 4.6-б) набор грунта производится перпендикулярно оси земляного сооружения как в одну, так и в другую сторону. Эта схема позволяет сократить количество поворотов скрепера и применяется при двусторонних резервах и кавальерах; при этом ширина резерва или выемки должна быть не менее длины пути набора грунта.
