Рабочее оборудование бульдозерно-рыхлительных агрегатов. Основное оборудование — рама и рыхлительные зубья, навешиваемые сзади базового трактора и управляемые посредством гидравлической системы (рис. 2.7).

По конструктивным особенностям бульдозерно-рыхлительное оборудование подразделяется на однозубные и многозубные рыхлители.

По способу навески этот вид оборудования навешивается либо к

корпусу заднего моста (наиболее распространенный способ), либо к раме заднего моста; по креплению рыхлительных зубьев может быть с жестким и шарнирным креплением.

Бульдозерно-рыхлительиое оборудование (рис. 2.8) применяют для предварительной разработки (рыхления) более прочных, особо прочных, мерзлых, а в отдельных случаях и скальных грунтов и пород, особенно при мощных базовых тракторах.

Рабочим органом рыхлительного оборудования является зуб, состоящий из стойки с посадочным хвостовиком, наконечника, защитной накладки и элементов крепления.

В современных рыхлителях применяют стойки (как несущий элемент бульдозерно-рыхлительного оборудования) 3 типов — изогнутые, прямые, с малым изгибом. Наибольшее применение получили изогнутые стойки, так как в процессе рыхления грунтов имеют меньшую напряженность в сравнении с прямыми, хотя изогнутые стойки при работе нередко заклиниваются глыбами средних и тяжелых трещиноватых скальных и мерзлых грунтов и пород.

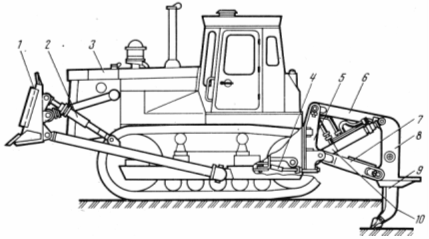

Рис. 2.7. Бульдозерно-рыхлительный агрегат

1 – отвал; 2 – гидрораскос; 3 – трактор; 4 – прицепная серьга; 5 – опорная рама;

6 – верхняя тяга; 7 – рама; 8 – рабочая балка; 9 – зуб; 10 – гидроцилиндр

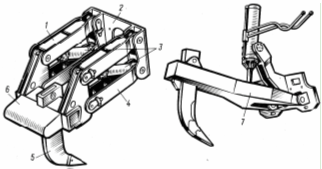

Рис. 2.8. Навесное рыхлительное оборудование

1 – верхняя тяга; 2 – опорная рама; 3 – гидроцилиндры заглубления; 4 – нижняя рама;

5 – зуб; 6 – рабочая балка; 7 – рама рыхлителя

ЛАБОРАТОРНАЯ РАБОТА №3

Производство работ бульдозерами

Операции, выполняемые бульдозером. Перед тем как приступить к работе, машинист бульдозера совместно с бригадиром или прорабом участка должен ознакомиться с рельефом местности, состоянием и особенностью грунтов, объемами предстоящих работ, а также с технической документацией о возможном наличии подземных коммуникаций (кабелей, трубопроводов и др.). Все это необходимо, чтобы наилучшим образом использовать имеющиеся уклоны местности и выбрать наиболее производительные и экономичные способы работы в данных условиях. При выполнении земляных работ бульдозерами могут выполняться следующие операции: зарезание и набор грунта перед отвалом бульдозера, перемещение грунта, разгрузка и укладка грунта, холостой ход и возвращение к месту зарезания. Перечисленные операции составляют полный цикл работы этого типа машин. Разработка грунта бульдозером начинается с операций зарезания и набора грунта. Для эффективной работы бульдозера тяговое усилие трактора, на котором смонтировано бульдозерное оборудование, должно быть переменным, близким к максимальному, которое сначала расходуется на зарезание и снятие стружки, а затем на перемещение призмы волочения грунта отвалом. Начинать зарезание следует при максимальном заглублении отвала h, уменьшая это заглубление по мере образования перед отвалом достаточного количества грунта. Стружка зарезания при этом получает форму клина (рис. 3.1-а).

Рис. 3.1. Формы срезаемых бульдозером стружек грунта при работе в различных условиях (стрелкой показано направление движения бульдозера)

При разработке тяжелого грунта сопротивления резанию могут быть настолько значительными, что из-за снижения числа оборотов двигателя трактора потребуется выглубление отвала даже при недостаточном наборе грунта перед ним. В этом случае следует повторить заглубление отвала, как только двигатель трактора наберет нормальные обороты, причем повторение может быть многократным. Стружка зарезания при этом будет иметь гребенчатую форму (рис. 3.1-б). При гребенчатом зарезании трехкратного заглубления для средних грунтов и средних классов по тяговому усилию базовых тракторов рекомендуются следующие размеры стружек:

h 1 =25 – 20 см l1=3 – 3,5м

h 2 =20 – 12 см l2=2 – 2,5м

h 3 =12 – 10 см l3=1,5 – 2м.

Для бульдозеров с базовыми тракторами других классов по тяговым усилиям (меньших или больших) размеры снимаемых стружек грунта соответственно будут меньшими или большими.

Для легких грунтов, когда тяговые усилия трактора, как правило, недоиспользуются, грунт разрабатывается при постоянной максимальной глубине стружки h. Стружка зарезания при этом получается ленточной (рис. 3.1-в). Длина участка зарезания L и время набора грунта перед отвалом будут минимальными. Ленточное зарезание применяется, когда заглубление по условиям производства требуется относительно небольшим, например, при снятии растительного слоя. Заглубление отвала в этом случае не превышает 10 – 15 см (рис. 3.1-г). Для разработки грунта такой способ зарезания не рекомендуется

Наиболее производительным является зарезание с образованием стружки клиновидной формы. Однако этот способ в ряде случаев не может быть применен. Так, в твердых и пересохших грунтах, особенно когда бульдозер оборудован канатно-блочной системой управления, нож отвала часто не погружается в грунт на требуемую глубину. В этих случаях резание следует выполнять по гребенчатой схеме.

Когда позволяет рельеф местности, разрабатывать грунты бульдозерами следует под уклон, так как это значительно повышает их производительность. При работе под уклон увеличивается сила тяги машины, уменьшается сопротивление перемещению грунта и увеличивается его объем перед отвалом. При разработке грунта на подъем наблюдается обратное явление – сила тяжести машины и перемещаемого грунта значительно снижает силу тяги трактора, соответственно объем перемещаемого отвала грунта резко уменьшается.

Увеличение тягового усилия при работе под уклон позволяет вести зарезание грунта более мощной ленточной или клиновой стружкой при несколько меньшей скорости, в результате чего путь и время зарезания и набора грунта сокращаются, а производительность увеличивается. При работе под уклон наиболее часто применяют прямое зарезание с получением стружки ленточной формы, при которой первоначальная максимально возможная толщина стружки может быть выдержана на всем пути набора грунта. Это обеспечивается тем, что в результате увеличения развиваемого трактором бульдозера тягового усилия и уменьшения сопротивления грунта при перемещении его под уклон объем грунта перед отвалом увеличивается не менее чем на 50 %. Бульдозер может работать на участках с уклоном до 30°, двигаясь при зарезании грунта сверху вниз и поднимаясь в гору задним ходом, без поворота, особенно на коротких участках.

На операции по зарезанию и набору грунта при работе бульдозером в среднем затрачивается 12 – 18 с. При разработке наиболее часто встречающихся грунтов (II—III групп) рекомендуется ступенчатый способ зарезания с получением отделяемых от массива грунта стружек (пластов) гребенчатой формы. Для повышения производительности бульдозера при зарезании и наборе грунта машинист должен стремиться к использованию всей длины ножа.
