Экскаваторы-планировщики – это одноковшовые гидравлические экскаваторы с телескопическим рабочим оборудованием. Они в последнее время получили широкое распространение вследствие своей большой универсальности.

Телескопическое рабочее оборудование экскаваторов-планировщиков имеет не менее четырех движений: наклон стрелы в вертикальной плоскости, выдвижение стрелы, поворот ковша или всей стр

елы относительно ее продольной оси и поворот ковша в вертикальной плоскости.

Возможность движения рабочего органа по прямым, горизонтальным и наклонным траекториям позволяет использовать экскаватор-планировщик на работах по планировке дна котлована, траншей под фундаменты, для планировки откосов насыпей, выемок горизонтальных поверхностей, обратной засыпке пазух фундаментов в труднодоступных местах и траншей с разравниванием, зачистке недоборов грунта в котлованах и траншеях, разработке траншей, небольших котлованов и выемок в стесненных условиях и других земляных работах.

Экскаваторы-планировщики могут быть также использованы на погрузочно-разгрузочных работах, при рыхлении дорожных покрытий или плотных грунтов путем применения соответствующего сменного оборудования.

Схемы производства работ экскаваторами-планировщиками представлены на рис. 6.6.

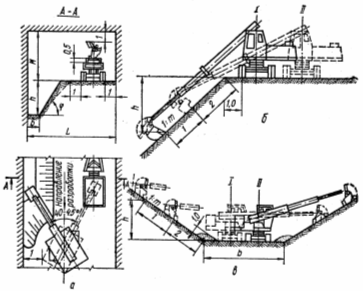

Рис. 6.6. Схемы работ, выполняемых экскаваторами-планировщиками

а – разработка траншей в стесненных местах; б – планировка откосов выемок насыпей с верхней стоянки: I – положение оси экскаватора, перемещающегося в допустимо возможном приближении к откосу; II – положение оси экскаватора, перемещающегося в возможном удалении от откоса; в — планировка откосов выемок и насыпей с нижней стоянки: I — положение оси экскаватора, перемещающегося в возможном удалении от откоса; II — то же, перемещающегося в допустимо возможном приближении к откосу; 1, 2 — зоны планирования.
