Расчёт бензинового инжекторного двигателя 84 кВт

где Px и Vx – давление и объем в искомой точке процесса сжатия.

Отношение Va/Vx изменяется от 1 до . Для политропы расширения

а) пол

итропа сжатия

Отсюда

где

б) политропа расширения

Отсюда

,

Результаты расчета точек представлены в таблице 1.

Таблица 9

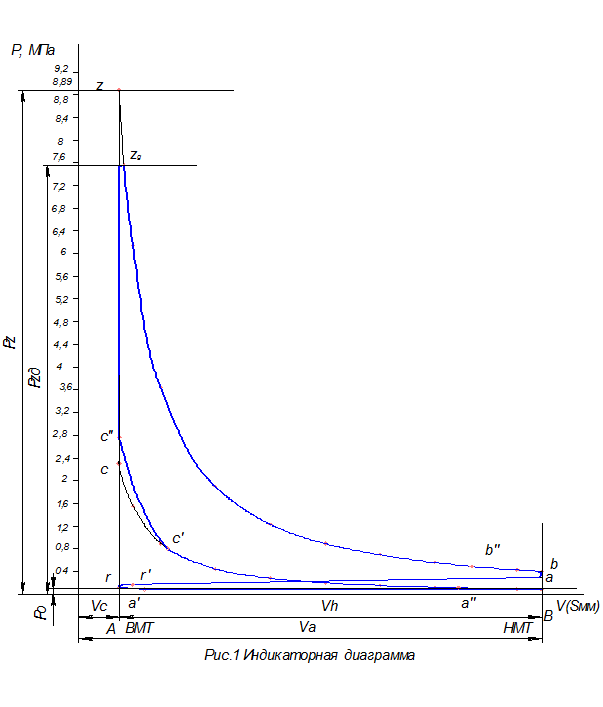

Действительная или скругленная индикаторная диаграмма отличатся от расчетной за счет опережения зажигания или впрыска (т. с´), повышение давления в конце сжатия (т. c˝). Кроме того на рабочий процесс оказывает влияние период открытия и закрытия клапанов газораспределения (т. a´ a˝ b´ и r´). Для определения местоположения точек c´, b´, r´, a´ и a˝ следует задаться фазами газораспределения и углом опережения зажигания (впрыска), а также соотношение радиуса кривошипа R к длине шатуна Lш. значение данного соотношения. Примем .

В соответствии с принятыми фазами газораспределением и углом опережения зажигания (впрыска) определяют положение точек r´, a´, a˝, c´ и b´ по формуле:

Результаты расчетов приводим в таблице 2

Таблица10

Положение точки с" определяется из выражения

2.Тепловой баланс

Тепло, выделяющееся при сгорании топлива в цилиндрах двигателя, не может быть полностью преобразовано в полезную механическую работу. В реальном двигателе потери тепла возрастают из-за трения, теплообмена, неполноты сгорания и других причин. В связи с эти эффективный КПД цикла имеет меньшее значение по сравнению с термическим КПД, который всегда остается меньше единицы вследствие передачи части тепла холодному источнику.

Распределение тепловой энергии топлива, сгорающего в двигателе, наглядно иллюстрируется составляющими внешнего теплового баланса, которые определяются при установившемся тепловом состоянии двигателя в процессе его испытаний. Приближенно составляющие теплового баланса можно найти аналитически по данным теплового расчета двигателя.

Тепловой баланс позволяет определить тепло, превращенное в полезную эффективную работу, т.е. установить степень достигнутого совершенства теплоиспользования и наметить пути уменьшения имевшихся потерь. Знание отдельных составляющих теплового баланса позволяет судить о теплонапряженности деталей двигателя, рассчитать схему охлаждения, выяснить возможность использования теплоты отработавших газов и т.д.

Тепловой баланс двигателя характеризует распределение тепловой энергии сгоревшего топлива. Приближенно, составляющие теплового баланса можно определить аналитически по данным теплового расчета двигателя.
