Уклон пути – 7%.

Тип верхнего строения пути до ремонта – тяжёлый:

рельсы P – 65; шпалы деревянные в количестве 1840 шт. на км; балласт щебёночный; толщина балластного слоя hб.=0,3 м; глубина вырезки hВЫР=0,25 м.

Тип верхнего строения пути после ремонта – тяжёлый: рельсы P – 65; шпалы деревянные; балласт щебёночный; толщина балластного слоя hб.=0,3 м; объём балласта для засыпки шпаль

ных ящиков.

3.1 Выбор технологической схемы выполнения работ в «окно» и типов машин

Основным критерием выбора и назначения способа капитального ремонта пути с вырезкой балласта является глубина вырезки hВЫР.

При hВЫР = 0,25 м, вырезка балласта производится комплектом землеройно-транспортных машин (КЗТМ).

Технологическая схема капитального ремонта пути с вырезкой балласта КЗТМ (Рисунок 3.1).

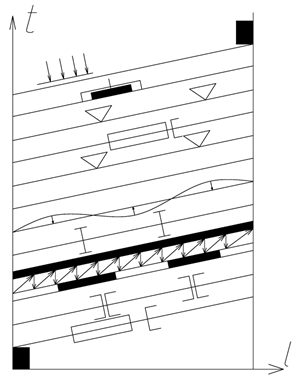

Рисунок 3.1 – Технологическая схема капитального ремонта пути с вырезкой балласта

Условные обозначения к (Рисунку 3.1):

- Пробег рабочих поездов к месту работ и обратно.

- Выгрузка балласта из хопер-дозаторов.

- Подъёмка пути машиной ЭЛБ одновременно с дозировкой.

- Разболчивание пути бригадами рабочих.

- Разборка пути машиной УК.

- Вырезка балласта КЗТМ.

- Укладка пути машиной УК.

- Сболчивание стыков.

- Рихтовка пути.

- Работа ВПО-3-3000.

- Проход ДСП.

- Материальная секция укладчика.

Для капитального ремонта пути с вырезкой балласта КЗТМ необходим следующий перечень машин:

1) ЭЛБ (с устройством для подбивки шпальных ящиков);

2) Путеразборочный поезд;

3) Комплект землеройно-транспортных машин;

4) Путеукладочный поезд;

5) Хопер-дозаторный состав (для подъёмки пути);

6) ЭЛБ (с подъёмно-рихтовочным устройством);

7) ХДС (для засыпки шпальных ящиков);

8) ВПО-3-3000;

9) Динамический стабилизатор пути (ДСП).

3.2 Выбор параметров верхнего строения пути после ремонта

В соответствии с исходными данными выбраны параметры верхнего строения пути после ремонта (рисунок 3.2) [9].

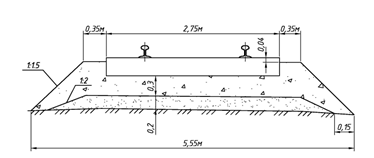

Рисунок 3.2 –Параметры верхнего строения пути

3.3 Разработка схемы формирования рабочих поездов на станции

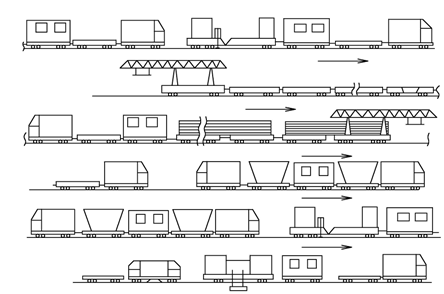

Рисунок 3.3 –Схема формирования рабочих поездов на станции

3.4 Определение основных параметров технологического процесса

3.4.1 Определение ежедневной производительности и длины фронта работ

,(3.1)

где – объём работ по ремонту за сезон, км (= 80 км); – количество рабочих дней в сезоне, дн. ( =100 дн.); – резерв времени на случай непредоставления «окон», материалов и т.д.

;

Фронт основных работ в «окно» в м:

где - период предоставления «окон», (=2дн.)

Принимается .

3.4.2 Определение длины балластировочного поезда

Длина балластировочного поезда lбп (рисунок 3.3) составит:

lбп = lлок + lпл.пр. + lп.в. + lЭЛБ,(3.3)

где lлок – длина локомотива, м (lлок =24 м, [9]); lпл.пр. – платформа покрытия, м (lпл.пр. =14,6 м); lп.в. – пассажирский полувагон, м (lп.в. =14 м); lЭЛБ – длина ЭЛБ – 1, м (lЭЛБ =47,2 м, [13]).

lбп = 24 + 14,6. + 14 + 47,2 =99,8 м.

3.4.3 Определение длины путеразборочного и путеукладочного поезда

Длина путеразборочного поезда lПРП , и путеукладочного поезда lПУП (рисунок 3.3) состоит из:

lПРП = lПУП = lлок + lпл.пр. + lп.в. + lгр.пл.·Nгр.пл.p(y) + lМПД·NМПД p(y) + lпл. кр+ lУК , (3.4)

где lгр.пл. – длина несамоходной грузовой платформы, м; (lгр.пл. = 14,6 м, [9]); Nгр.пл.p(y) – количество грузовых несамоходных платформ при разборке (укладке); lМПД. – длина моторной платформы, м (lМПД = 16,2 м [9]); NМПД p(y) – количество моторных платформ при разборке (укладке); lпл. кр – длина прикрановой платформы, м; (lпл. кр = 14,6 м); lук – длина УК-25, м (lУК = 43,9 м [13]).

Находится Nгр.пл.p(y):

Nгр.пл.p(y)= Nпл.p(y)+ NМПД p(y),(3.5)

где Nпл.p(y) – общее количество грузовых платформ под пакетами при разборке (укладке).

Nпл.p(y) = к· Nпакp(y) ,(3.6)

где Nпакp(y) – общее количество пакетов при разборке (укладке); к – количество грузовых платформ под пакетом, (к = 2);

,(3.7)

где – длина звена, м (=25 м); – количество звеньев в одном пакете, звено.

Количество звеньев в одном пакете зависит от грузонапряжённости платформы, типа шпал и рельсов. При погрузке пакета с переворачиванием нижнего звена при деревянных шпалах и рельсах P 65 количество звеньев одного пакета не должно превышать семи звеньев [9]. Примем = 9 звеньев.
