К эксплуатационному персоналу относятся водители, кондукторы, экспедиторы, грузчики. Технологическое число водителей определяется соотношением номинального времени работы автомобилей на линии к номинальному годовому фонду времени работающего:

РВТ = АсТнДРГάв / ФН; (2.38)

РВТ =150142530,873/2070 = 224,07 ≈ 224 чел.

Штатное число водителей определяется с учётом коэффициен

та штатности по формуле:

РВШ = РВТ/ηш; (2.39)

где ηш - коэффициент штатности:

ηш = 0,9;

РВШ =224/0,9 = 248,96 ≈ 249 чел.

По остальным группам персонала определяется сразу штатное количество работников:

Численность административно-управленческого персонала, осуществляющего общее управление АТП (директор, экономика и планирование, бухгалтерия, организация труда и заработной платы, отдел кадров и др.) принимаем 8 чел.;

Численность персонала, не относящегося к аппарату управления (инженеры по организации безопасности движения, механики КПП, ревизоры транспорта, контролёры транспорта, кассиры по приёмке выручки) принимаем 5 чел.;

Численность младшего обслуживающего персонала и пожарно-сторожевой охраны принимаем 4 чел.;

Численность персонала службы эксплуатации, занимающейся работой с клиентами и организацией перевозок, принимаем 8 чел.;

Численность работников ИТС принимаем 6 чел.

Результаты расчёта численности персонала АТП сводим в таблицу 2.4

Таблица 2.4 - Персонал грузового АТП на 150 автомобилей

2.6 Расчёт количества постов и линий ТО, Д, ТР

Для расчёта универсальных постов ТО и Д исходными данными служат такт поста Vi и ритм производства Ri. Количество универсальных постов Хi для ЕОс, ТО-1, Д-1 и Д-2 определяется из соотношения:

Xi = Vi / Ri; (2.40)

При расчёте постов ТО-2 вводится коэффициент использования рабочего времени поста η2 = 0,9:

X2 = V2/ (R2η2); (2.41)

ХЕОс = 23,7/13,2*0,9 = 1,99;

ХЕОс = 2;

Х1 = 180/ (250*0,9) = 0,8;

Х1 = 1

Х2 = 555/ (250*0,9) = 2,46;

Х2 = 3

ХД1 = 30/58,87*0,9 = 0,57;

ХД2 = 75/208,1*0,9 = 0,40.

Так как расчётное число постов Д-1 и Д-2 меньше одного, а сумма близка к 1, то принимаем один комплексный пост Д-1 и Д-2 на базе комбинированного стенда для проверки тормозных и тяговых качеств автомобилей.

Количество постов ТР определяется по формуле:

ХТР = (ТГПРφТР) / (ДРГТРСТРТСМТРРПТРηТР); (2.42)

где ТГПР - суммарная трудоёмкость работ, выполняемых на постах ТР (таблица 2.2):

ТГПР =15039,08чел. - ч.;

φТР - коэффициент, учитывающий неравномерность поступления автомобилей в зону ТР: φ = 1,25;

РПТР - количество рабочих на посту [2]:

РПТР = 2 чел.;

ηТР - коэффициент использования рабочего времени поста [2]:

ηТР = 0,96;

ХТР = (15039,081,25) / (2531,5820,96) = 3,22;

ХТР = 4.

Количество постов ЕОТ определяется по формуле, аналогичной формуле (2.42), но все величины, входящие в неё берутся с индексом "ЕОТ":

ХЕОт = (ТГЕОтφ) / (ДРГЕОтСЕОтТСМЕОтРПЕОтηЕОт); (2.43)

Коэффициенты φЕОт и ηЕОт берутся из таблицы 5.2 и 5.3 [2]:

φЕОт = 1,25;

ηЕОт = 0,88;

ХЕОт = (13821,25) / (2531,5820,88) = 0,32.

Пост ЕОТ совмещаем с постами ЕОС.

2.7 Расчёт площадей помещений АТП

Площадь зон ТО-1, ТО-2, ТР, Д-1, Д-2 в м2 ориентировочно рассчитываем по формуле:

FЗi = LaBaXiKo; (2.47)

где La и Ba - соответственно длина и ширина автомобиля:

La = 7,4 м;

Ba = 2,5 м;

Хi - число постов в зоне;

Ко - коэффициент плотности расстановки постов:

Ко = 6;

FЗ1 = 7,42,516 = 110 м2;

FЗ2 = 7,42,536 = 330 м2;

FЗТР = 7,42,546 = 440 м2;

FЗД = 7,42,516 = 110 м2.

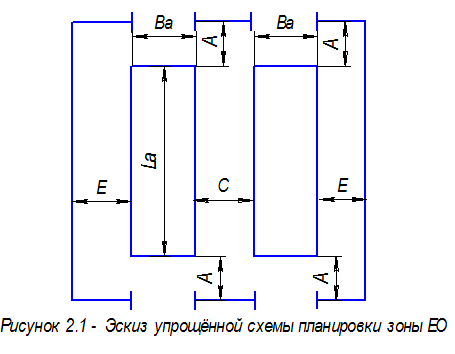

Площадь зоны ЕО будем рассчитывать более точным способом по её планировочному решению, которое представлено на рисунке 2.1

Площадь зоны ЕО определяем по формуле:

FЗЕО = LЗВЗ; (2.48)

где LЗ - длина зоны ЕО, которая складывается из следующих величин:

LЗ = 2А+Lа+3; (2.49)

где А - расстояние от торцевой стороны автомобиля до стены [2]:

А = 1,5 м;

Lа - длина автомобиля: Lа = 7,4 м;

LЗ = 21,5+7,4+3 = 13,4 м;

ВЗ - ширина зоны, которая находится следующим способом:

ВЗ = 2Е+2Ва+С; (2.50)

где Е - расстояние от продольной стороны автомобиля до стены [2]:

Е = 1,6 м;

Ва - ширина автомобиля:

Ва = 2,5 м;

С - расстояние между продольными автомобилями [2]:

С = 2 м;

ВЗ = 21,6+22,5+2 = 10,2 м.

Прежде чем найти площадь зоны ЕО, округляем полученные значения длины и ширины зоны до величин, кратных 6, так как зона ЕО будет размещаться в стандартной секции здания. Получаем следующие значения:

LЗ = 18 м;

ВЗ = 12 м;

FЗЕО = 1812 = 216 м2.

Площади производственных помещений рассчитываем по удельной площади на одного производственного рабочего из числа одновременно работающих цехе:
