Модернизация подвески автомобиля ЗАЗ1102 Таврия

· Амортизаторы и их соединения.

Демпфирование оказывает на свойства подвески автомобиля аналогичное воздействие. «Жесткие» амортизаторы способствуют хорошему контакту колес с дорогой, но ухудшают плавность хода. Более «мягкие» амортизаторы делают движение более комфортабельным, но не способствуют повышению безопасности. Аналогичным образом слишком мягкие элементы соединения амортизаторов, х

отя и способствуют изоляции от дорожного шума и обеспечивают необходимую свободу углового перемещения, но они приводят к запаздыванию срабатывания амортизатора, тем самым уменьшают его эффективность.

· Масса осей.

Для демпфирования колебаний легкой оси (т. е. для уменьшения колебаний колес) в большинстве случаев достаточно той регулировки амортизатора, которая предусмотрена для демпфирования колебаний кузова. Для тяжелого ведущего неразрезного моста, напротив, требуются более высокие силы демпфирования, которые в свою очередь снижают плавность хода.

· Подвеска двигателя.

Мягкая и по частоте собственных колебаний неправильно выбранная подвеска двигателя может привести к тому, что установленный без демпфирующих элементов силовой агрегат при определенных частотах вращения коленчатого вала будет колебаться с частотой собственных колебаний и вызовет неприятные вибрации кузова и рулевого управления. В таких случаях рекомендуется использовать гаситель колебаний двигателя.

· Колесная база.

Автомобиль с большой (по сравнению с общей длиной) колесной базой L имеет меньшую склонность опрокидывания в продольном направлении и продольным угловым колебаниям, чем автомобиль с малой базой.

· Колея.

Чем больше колея автомобиля, тем меньше крен кузова на поворотах и опасность опрокидывания при заносе.

· Шины.

Мягкие шины лучше поглощают толчки от коротких неровностей дороги. Однако недостатком таких шин является меньший коэффициент бокового сцепления на поворотах, а также замедленная реакция на резкий поворот рулевого колеса.

2 Подвеска на направляющих пружинных и амортизаторных стойках

Если упругие силы передаются вверху в зоне крепления штока, а внизу приходится на корпус амортизатора, то речь идет о направляющих пружинных стойках. Если же пружина установлена на нижнем рычаге либо с ним соединяется торсион или листовая рессора, такой вариант конструкции называется амортизаторной стойкой.

Применявшийся ранее термин «подвеска Макферсона» со временем был заменен термином «подвеска на направляющих и амортизаторных стойках».

2.1 Преимущества и недостатки пружинных стоек

Направляющая пружинная стойка представляет собой развитие подвески на двойных поперечных рычагах. Верхний рычаг здесь заменен точкой крепления на брызговике крыла кузова, где опирается шток стойки и пружина подвески. В этой точке воспринимаются силы во всех направлениях, которые, со своей стороны, вызывают нагружение штока на изгиб. Чтобы избежать нежелательного изменения развала и продольного наклона, обусловленных податливостью, диаметр штока должен быть увеличен с 11 мм хотя бы до 18мм; при сохранении прежнего диаметра поршня демпфирование осуществляется по двухтрубной схеме.

Основное преимущество направляющей пружинной стойки в том, что все детали, выполняющие упругую работу и направляющие функции, могут быть объединены в одну монтажную единицу. Имеются в виду следующие детали: чашка для опоры нижнего торца пружины, дополнительный упругий элемент или буфер сжатия, буфер отбоя, собственно демпфирующая часть и опора подшипника колеса (поворотный кулак).

Последняя деталь может жестко соединяться с корпусом посредством сварки, твердой пайки либо иметь разъемное болтовое соединение.

Другие преимущества, связанные с подвесками на направляющих стойках (рис. 2):

- меньшие усилия в точках крепления к кузову (A, D) за счет большого расстояния между ними;

- небольшое расстояние b между точками N и G, приложения нормальной реакции дороги и центра шаровой опоры соответственно;

- большие хода подвески;

- упразднение трех опорных точек;

- лучшая возможность создания передней зоны деформации.

Противостоящие им следующие неизбежные недостатки благодаря конструктивным мероприятиям в передних подвесках уже явно не проявляются:

- неблагоприятные кинематические характеристики;

- восприятие усилий и колебаний брызговиками, т. е. передней частью кузова;

- затрудненная изоляция от дорожных шумов;

- меньшая возможность достаточного противодействия продольному крену при торможении;

- трение между штоком и его направляющей, ухудшающее упругое действие;

- неблагоприятно длинные рулевые тяги при верхнем расположении реечного рулевого механизма;

- большая чувствительность передней подвески к дисбалансу и биению шин;

- иногда малый зазор между шиной и демпфирующей частью.

Последнее, однако, имеет значение только при переднем приводе, поскольку исключает возможность установки цепей противоскольжения. При ведомых колесах указанный недостаточный зазор не позволил бы лишь установку более широких шин. В случае безусловной необходимости таких шин следует применять колеса с меньшим вылетом С, которые, однако, неблагоприятно увеличивают плечо обкатки Ro (рис. 2.1)

В течение последних десяти лет направляющие пружины и амортизаторные стойки получили широкое применение в передних подвесках, однако их часто используют и для подвески задних колес переднеприводных автомобилей. Приподнятая из аэродинамических соображений задняя часть кузова позволяет использовать направляющую базу между направляющей штока и поршнем.

2.2 Кинематические свойства

Высокое расположение центра крена W может быть получено только за счет наклона стойки (т. е. нежелательно большого угла δо поперечного наклона оси поворота) или нежелательного наклона нижнего рычага (рис. 2). Таким образом, центр крена расположен не выше (как часто полагают), чем в подвеске на двойных поперечных рычагах; более того, при нагружении он опускается в большей степени. На изменение колеи, как и на изменение развала, здесь повлиять труднее, чем при двойных поперечных рычагах. Изменение развала становится особенно неблагоприятным, если для получения меньшего перераспределения колесных нагрузок на повороте центр крена (например на переднеприводном автомобиле) должен располагаться спереди низко или же для устойчивости прямолинейного движения желательно иметь лишь небольшое изменение колеи. Стойка располагается тогда почти вертикально, а нижний рычаг практически не имеет подъема от нагруженного шарнира к внутреннему (рис. 2.1).

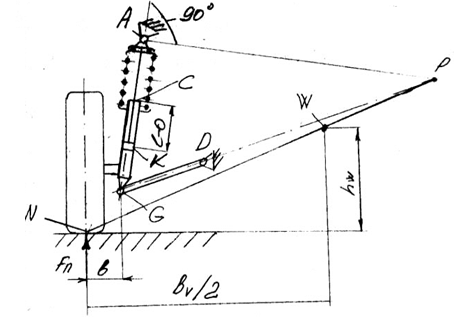

Рис. 2. Направляющая стойка с соосной пружиной.

Чем больше наклон нижнего рычага GD, тем выше расположены наклон Р и центр крена W, который определяется соединением точек Р и N. Недостатком такого решения может считаться большое изменение колеи. Приложенная в точке N вертикальная сила Fn дает на плече b момент, который должен восприниматься в стойке двумя скользящими опорами С и К.
