Модернизация подвески автомобиля ЗАЗ1102 Таврия
Передняя подвеска легкового автомобиля с кузовом седан или универсал должна быть максимально мягкой. Это необходимо для обеспечения комфортабельности водителя и пассажиров, защиты перевозимых грузов от вибраций и хорошего сцепления колес с дорогой. При низких частотах колебаний (nII » 30 мин-1) восприимчивость человека к колебаниям и их скорости на 80% ниже, чем при использовании ранее жестких
подвесок с частотами 100 мин-1. Уменьшение жесткости подвески ограничено возможностью перемещения колес от среднего положения на ходе отбоя t1+t2, а также большим креном кузова на поворотах при мягкой подвеске. Для уменьшения крена следует использовать стабилизаторы. Замеры, проведенные на большом числе моделей легковых автомобилей, показали, что считающиеся комфортабельными (и оборудованные стальными упругими элементами) автомобили фирм “Даймлер – Бенц”, “Рено”, “Ауто юнион” и “Крайслер” имеют частоту колебаний подрессоренных масс передней подвески nIIV=55…65 мин-1, а общий ход подвески около 200 мм.
6.1 Вертикальные колебания
Жесткость упругих элементов, входящую во все расчеты, приводят только к одному колесу.
Для кузова уравнение частоты колебаний [в мин-1] без учета демпфирования, а также влияния оси и шин имеет вид:
(1)
а для колебаний неподрессоренных масс [в мин -1], связанных с одним колесом:
(2)
где CIV,h – жесткость шины, KF – коэффициент повышения жесткости, который учитывает ее рост с увеличением скорости. После подстановки массы mI оси и жесткости СI шины уравнения частоты колебания кузова в мин-1 примет следующий вид:
(3)
Из этого уравнения с опущенными индексами v, h соответственно для передней и задней осей можно заметить, что частота колебаний по сравнению с рассчитанной с помощью уравнения (1) будет тем меньше, чем больше отношение с2/с1. Это будет иметь место при жесткой подвеске кузова (большая величина с2) и мягких шинах (малая величина с1).

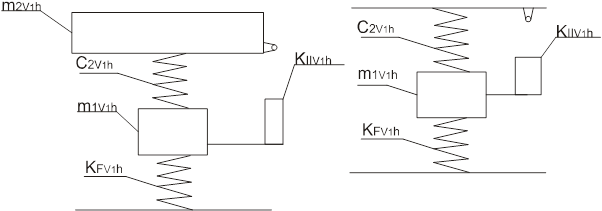

Рис. 6.1 Рис. 6.2
Собственная частота колебаний колеса nIV,h является функцией массы оси mIV,h, жесткости подвески C2V,h (см. рис. 6.1, 6.2), жесткости шины C1V,h и приведенного к колесу коэффициента сопротивления амортизатора KIIV,h. Дополнительно влияние оказывает скорость движения, которая учитывается с помощью коэффициента KF.
Частота колебаний кузова nIIV,h зависит не только от подрессоренной массы m2V,h и жесткости подвески C2V,h но также от массы оси m1V,h, жесткости шины C1V,h, коэффициента KF и коэффициента сопротивления амортизатора KIIV,h.
Частота колебаний подрессоренных масс у легковых автомобилей со стальными упругими элементами составляет для передней оси nIIV=55…80 мин-1 и для задней оси nIIh=68…100 мин-1.
Для обеспечения комфортабельности следует стремиться к тому, что достижимо даже для подвесок относительно легких автомобилей (“Рено – 4”, “Рено – 6”). Однако, для задней подвески это возможно только в том случае, если автомобиль оборудован системой регулирования уровня кузова.
6.2 Определение передаточных чисел
Кинематическое передаточное число ix:
Силовое передаточное число iy:
iy=F1/N¢V=2754,82/2596,5=1,061.
6.3 Построение кривой жесткости подвески
Для построения упругой характеристики подвески автомобиля ЗАЗ-1102 “Таврия” необходимо определить жесткость средней части подвески с1.
Расчет жесткости подвески с1 проводится по выбранной частоте колебаний ω при условии среднего положения автомобиля. Динамическая деформация резиновых элементов в шарнирах приводит к повышению частоты по сравнению с расчетной до 10%.
По рис.3 [15] принимаем расчетную частоту колебаний ω=8,6 рад⁄с, тогда замеренная частота ω= 9,46 рад⁄с. Жесткость средней части характеристики, которая, обычно, постоянная по величине, определяется, исходя из условия обеспечения высокой плавности хода автомобиля:
Определим условный статический прогиб подвески по формуле:
,
что соответствует исходному положению.
Величина динаического хода подвески (хода сжатия sд) должна быть выбрана из условия, что вероятность (степень риска) ударов в упоры не превосходила заданную. Если извесна характеристика микропрофиля дорожного полотна, то можно, задаваясь определенной скоростью движения автомобиля, рассчитать теоретически необходимую величину sд. Однако этот метод в связи с трудоемкими расчетами, а также в следствие отсутствия в настоящее время достаточно полных данных о микропрофиле дорожного полотна не может обеспечить требуемую достоверность расчетов. Поэтому для определения sд будем использовать опытные данные, полученные анализом существующих моделей автомобилей. В этом случае величину sд определим по формуле:
sд= ke∙sст = 0,8∙135 = 108 мм,
где ke=0,6÷1 — для малых и средних легковых автомобилей [15, стр.4].
Величину хода подвески до касания буфера сжатия sсб определим по формуле:
sсб = ke´∙sд = 0,6∙108 = 65 мм,
где ke´= 0,6÷0,7 — для легковых автомобилей [15, стр.4].
Величина хода, до срабатывания буфера отдачи, sоб :
sоб = kоб∙ sсб = 1,3∙65 = 85 мм,
где kоб= 0,7÷1,5 — для передних подвесок [15, стр.4].
Важным параметром упругой характеристики являетсязначение максимальной силы Nmax, возникающей в конце полного хода сжатия sд. Обычно принимают, что допустимая деформация буфера ограничителя хода подвески равна 2/3 номинальной его высоты [15, стр.4]. Потенциальная энергия деформации буфера должна быть достаточной для полного поглощения энергии удара при пробое подвески. Однако ввиду отсутствия разработанных теоретических методов определения характеристики буфера-ограничителя обычно используют рекомендации, полученные опытным путём. Величину Nmax определяем по формуле:
Nmax= kд∙N´vo= 3∙2596,5 = 7789,5 Н,
где kд=3 — коэффициент динамичности для легковых автомобилей [15, стр.4].
Определив Nmax, можно найти основные параметры характеристики буфера-ограничителя хода подвески.
По минимальной и максимальной пробивочным нагрузкам на ось следует подобрать характеристики и размеры дополнительных упругих элементов, выполняемых из резины или ячеистого полиуретана.
Ограничители хода лучше выполнять из ячеистого полиуретана, т.к. в этом случае они будут более долговечны, чем резиновые и допускают большую деформацию.
Рис. 6.3 График изменения жесткости подвески в зависимости от хода колеса.
Жесткость при номинальной нагрузке на одно колесо С1=19,576 [H/mm]
