Модернизация подвески автомобиля ЗАЗ1102 Таврия

Pa=kaVnn,

Где Pa – сила на шток амортизатора;

Vn – скорость относительного перемещения штока и цилиндра амортизатора;

ka – коэффициент пропорциональности;

n – показатель степени, который обычно колеблется в пределах 1 – 2.

Конструктивно амортизатор в проектируемой подвеске располагается внутри направляющей пружинной стойки. Так как передаточное число iX=1,0112 близко к едини

це, то перемещение штока должно соответствовать величине, близкой к ходу колеса 150 мм.

На рис. 8.1 изображена линейная характеристика современного гидравлического амортизатора, которая обычно определяется следующими параметрами: коэффициентами сопротивления отбоя kao и сжатия kac при закрытых клапанах амортизатора; коэффициентами сопротивления k¢ao и k¢ac при открытых клапанах и силами на штоке амортизатора Рао и Рас, при которых открываются клапаны амортизатора.

Величины коэффициентов kao и kac определяются расчетом, исходя из требований к плавности хода или устойчивости движения автомобиля. Силы на штоке автомобиля могут быть определены по формулам:

Pao=kaoVxo и Pac=kacVxc.

Скорости относительного движения штока и цилиндра амортизатора Vx0 и Vxc, соответствующие моменту открытия клапанов, обычно лежат в пределах 0,3 – 0,52 м/с.

Величины коэффициентов k¢ao и k¢ac обычно не рассчитываются. Однако, если имеется экспериментально определенная характеристика, то они могут быть рассчитаны по формулам:

В большинстве конструкций амортизаторов показатель степени n не равен единице, однако характеристика амортизатора для инженерных расчетов приводится к линейной.

При выборе характеристики амортизатора, обычно, задаются величиной парциального коэффициента апериодичности, рассматривая подвеску как одномассовую систему:

где kn – приведенный коэффициент сопротивления амортизатора;

g – ускорение силы тяжести;

Cn – жесткость подвески;

ТСТ – статическая нагрузка на подвеску.

Диапазон коэффициента апериодичности y=0,15…0,30. Жесткость подвески c1=19576 Н/м (на одно колесо). Нагрузка на одно колесо Nv= 2885 Н. Принимая y=0,17, определяем kn:

При несимметричной характеристике необходимо, зная величину kn, установить приведенные коэффициенты сопротивления амортизатора при сжатии и отбое. С этой целью необходимо выбрать отношение a=kno/knc, которое для современных амортизаторов находится в пределах от 2 до 5. В этом случае принимая a=3, получим:

kno=a∙knc=3∙407,895=1223,685 Нс/м.

Действительные коэффициенты сопротивления амортизатора определяются из выражений:

kao=kno(dS/dfa)2 и kac=knc(dS/dfa)2,

где S – вертикальная деформация подвески;

fa – относительное перемещение поршня и цилиндра амортизатора.

Для данного случая dS/dfa является ни чем иным, как кинематическим передаточным числом подвески iX=1,0112.

kao=1223,685∙(1,0112)2=1251,25 Нс/м;

kac=407,895∙1,01122=417,08 Нс/м.

Силы на штоке амортизатора:

Pao=kaoVxo;

Pac=kacVxc,

где Vxo и Vxc – скорости относительного движения штока и цилиндра амортизатора при ходах отбоя и сжатия, соответствующие моменту открытия клапанов.

Из диапазона 0,3…0,52 м/с принимаем скорость Vxo=Vxc=0,5 м/с в связи с тем, что подвеска довольно жесткая для легкового автомобиля, имеет большой ход и воспринимает высокие нагрузки.

Pao=1251,25∙0,5=625,625 H»626 H.

Pac=417,08∙0,5=208,54»209 H.

Величины коэффициентов сопротивления амортизатора при открытых клапанах принимаем:

– при отбое - k¢ao=400 Нс/м,

– при сжатии - k¢ac=300 Нс/м.

Относительная скорость перемещения штока и цилиндра V¢xo=V¢xc=0,8 м/с.

P¢ao=Pao+k¢ao(V¢xo-Vxo)=626+400∙(0,8–0,5)=746H.

P¢ac=Pac+k¢ac(V¢xc-Vxc)=209+300∙(0,8–0,5)=299 H.

Столь низкие на первый взгляд демпфирующие силы и коэффициенты рассчитаны с учетом того, что в направляющей втулке амортизатора создаются достаточно высокие нагрузки, вызывающие силу трения, также являющуюся демпфирующей и которую нужно учитывать при выборе характеристики амортизатора.

По результатам расчета строим характеристику амортизатора.

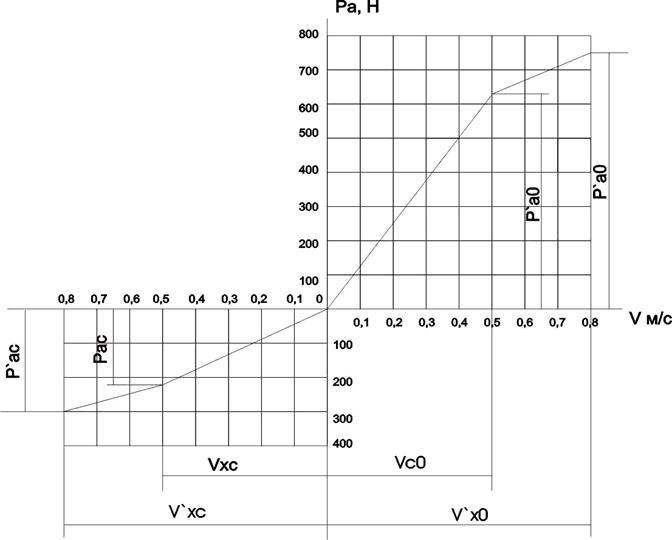

Рис 8.1 Характеристика амортизатора

9 Построение графика изменения колеи в зависимости от хода колеса

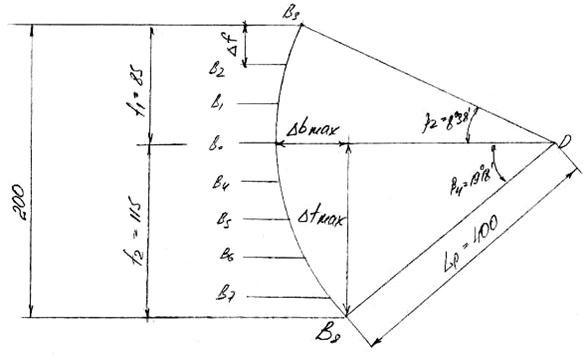

Рис. 9.1

Очевидно, что изменение колеи Dd можно вычислять по формуле:

где Df – изменение хода колеса от горизонтального положения рычага, мм.

Для расчета достаточно взять Dfmax=85 мм, т.к. и для Df1 и для Df2 значения будут одинаковы. Для расчета возьмем 14 точек:

Изменение колеи, мм. Если считать, что колесо движется сверху вниз, то для участка В3-В0 (рис. 10.1 ) Db будет положительным, а для участка В0-В8 – отрицательным.

Таблица 9.1
