Разработка транспортного процесса перевозки грузов

М6: А1А3 А3А1 (АТП №2)

М7: Б1А1 А1Б1 (АТП №2)

М8: Б1А1 А1Б1 (АТП №2)

М9: Б1А5 А5Б1 (АТП №2)

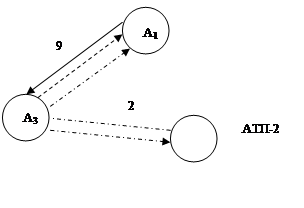

Маршрут №6

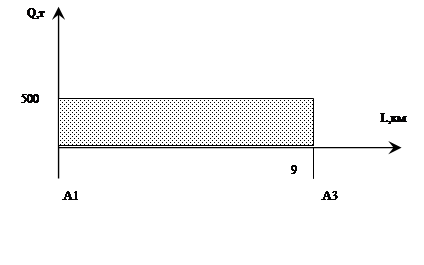

А1А3 А3А1=500 т

Исходные данные:

Tн = 10 ч; l01 = 11 км;

qн = 13 т; l02 = 2 км;

tп-р= 0,091 ч; lо = 18 км;

VТ = 30 км/ч; l'х = 9 км.

Qcут= 500 т;

1) Тм = 10 – (11+2)/30=9,57 ч;

2) to = 18/30 + 0,091 = 0,69 ч;

3) Zo= (9,57+9/30)/0,69 = 14,3; Z' = 15;

4) Т'м = 15∙0,69 – 9/30 = 10,05ч; Т'н = 10,05+13/30 =10,48 ч;

5) lc = 18∙15 + 11 + 2 – 9=274 км;

6) Vэ = 274/10,48= 26,15 км/ч;

7) Ах= 500/(1∙13∙15) = 2,56 ≈ 3; Ас=3/0,6 = 5;

8) βоб= 0,5; βм= 15∙9/(18∙15 – 9) =0,52; βсм= 15∙9/274= 0,49;

9) γс = γд = 1;

10) Рсм =500∙9= 4 500 ткм;

11) lQ = 9 км;

12) Рнa= 15∙13∙1∙9= 1 755 ткм;

13) WQ= 15∙13∙1/10,48= 18,61 т; WР= 1755/10,48= 167,46 ткм;

14) I = 0,69/3 = 0,23 ч; Ач = 3/0,69 = 4,35 ч-1;

15) Z''= 15∙0,56=8,4≈ 9; Т''м = 9∙0,69 – 9/30 = 5,91 ч; Т''н = 5,91+13/30 =6,34 ч.

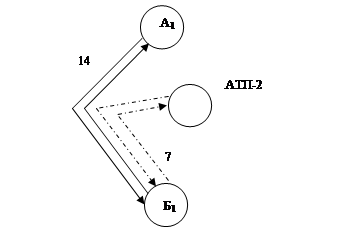

Маршрут №7

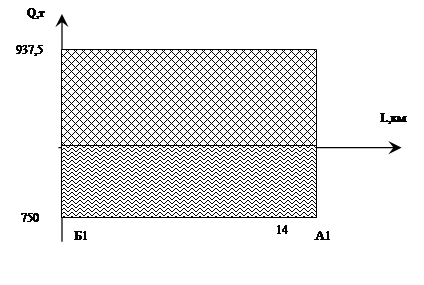

Б1А1 А1Б1 = 937,5 т

Исходные данные: Tн = 10 ч; l01 = 7 км;

qн = 13 т; l02 = 7 км;

VТ = 30 км/ч; lо = 28 км;

Qcут= 1687,5 т; l'х = 0 км.

tп-р1= 0,091 ч; tп-р2= 0,114 ч;

1) Тм = 10 - 14/30= 9,53 ч;

2) to = 28/30 + 0,091+0,114 = 1,14 ч;

3) Zo= 9,53/1,14 = 8,36; Z' = 9;

4) Т'м = 9∙1,14 = 10,26 ч; Т'н = 10,26+14/30 = 10,73 ч;

5) lc = 28∙9 + 14 = 266 км;

6) Vэ = 266/10,73= 24,8 км/ч;

7) Ах= 1687,5/(1,8∙13∙9) = 8,01 ≈ 9; Ас=9/0,6 = 15;

8) βоб= 28/28 = 1; βм= 9∙28/(28∙9) = 1; βсм= 9∙28/266= 0,95;

9) γс = (1+0,8)/2 = 0,9; γд = (1∙14 + 0,8∙14)/28 = 0,9;

10) Рсм =1687,5∙14= 23 625 ткм;

11) lQ = 14 км;

12) Рнa= 9∙13∙1,8∙14 = 2948,4 ткм;

13) WQ= 9∙13∙1,8/10,73= 19,63 т; WР= 2948,4/10,73 = 274,78 ткм;

14) I = 1,14/9 = 0,127 ч; Ач = 9/1,14 = 7,89 ч-1;

15) Z''= 9∙0,01=0,09 ≈ 1; Т''м = 1∙1,14 = 1,14 ч; Т''н = 1,14+14/30 = 1,61 ч.

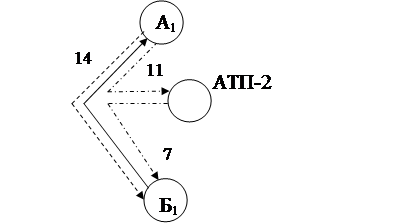

Маршрут №8

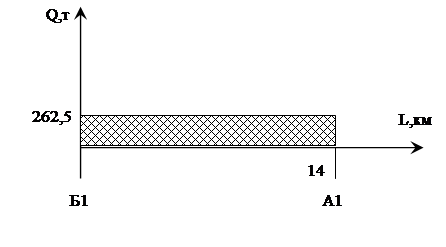

Б1А1 А1Б1 = 262,5 т

Исходные данные: Tн = 10 ч; l01 = 7 км;

qн = 13 т; l02 = 11 км;

VТ = 30 км/ч; lо = 28 км;

Qcут = 262,5 т; l'х = 14 км.

tп-р = 0,091 ч;

1) Тм = 10 – (7+11)/30= 9,4 ч;

2) to = 28/30 + 0,091 = 1,02 ч;

3) Zo= (9,4+14/30)/1,02 = 9,67; Z' = 10;

4) Т'м = 10∙1,02 = 10,2 ч; Т'н = 10,2+18/30 = 10,8 ч;

5) lc = 28∙10 + 7 + 11 –14 = 284 км;

6) Vэ = 284/10,8= 26,3 км/ч;

7) Ах= 262,5/(1∙13∙10) = 2,02 ≈ 3; Ас=3/0,6 = 5;

8) βоб= 14/28 = 1; βм= 10∙14/(28∙10 – 14) = 0,53; βсм= 10∙14/284= 0,49;

9) γс = γд = 1;

10) Рсм =262,5∙14= 3 675 ткм;

11) lQ = 14 км;

12) Рнa= 10∙13∙1∙14 = 1 820 ткм;

13) WQ= 10∙13∙1/10,8= 12,04 т; WР= 1820/10,8 = 168,52 ткм;

14) I = 1,02/3 = 0,34 ч; Ач = 3/1,02 = 2,94 ч-1;

15) Z''= 10∙0,02=0,2 ≈ 1; Т''м = 1∙1,02 = 1,02 ч; Т''н = 1,02+18/30 = 1,62 ч.

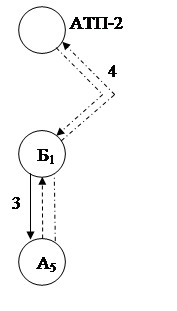

Маршрут №9

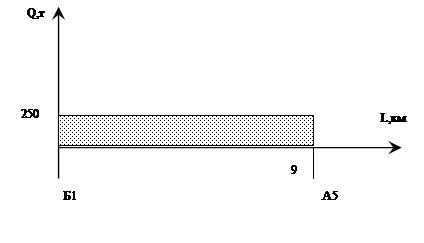

Б1А5 А5Б1 = 250 т

Исходные данные: Tн = 10 ч; l01 = 4 км;

qн = 13 т; l02 = 7 км;

tп-р= 0,091 ч; lо = 6 км;

VТ = 30 км/ч; l'х = 3 км.

Qcут= 250 т;

1) Тм = 10 – (4+7)/30=9,63 ч;

2) to = 6/30 + 0,091 = 0,29 ч;

3) Zo= (9,63+3/30)/0,29 = 33,55; Z' = 34;

4) Т'м = 34∙0,29 – 3/30 = 9,76 ч; Т'н = 9,76+11/30 =10,13 ч;

5) lc = 6∙34 + 4 + 7 – 3 = 212 км;

6) Vэ = 212/10,13= 20,93 км/ч;

7) Ах= 250/(1∙13∙34) = 0,57 ≈ 1; Ас=1/0,6 = 1,67 ≈ 2;

8) βоб= 0,5; βм= 34∙3/(34∙6 – 3) =0,51; βсм= 34∙3/212= 0,48;

9) γс = γд = 1;

10) Рсм =250∙3= 750 ткм;

11) lQ = 3 км;

12) Рнa= 34∙13∙1∙3= 1 326 ткм;

13) WQ= 34∙13∙1/10,13= 43,63 т; WР= 1326/10,13= 130,9 ткм;

Т.к. Ах = 1, то нецелесообразно находить I, Ач., Z'', Т''м и Т''н.

Таблица 4.4 - Расчетные данные по маршрутам, разработанным с помощью картограммы
