Проектирование технологических процессов термической обработки заготовок ставит перед собой цель установить наиболее экономичный способ обработки. При этом обработка деталей температурой должна обеспечивать выполнение требований, предъявляемых к прочности и пластичности металлов из которых изготовлена заготовка [3].

Автоматизация проектирования технологического процесса термообработки загот

овок позволит увеличить производительность труда технолога за счет выполнения работ с большей точностью и более быстрым поиском справочной информации в базе данных, автоматизации расчета норм времени на термообработку заготовок и заполнения технологической карты. Сценарий развития проектирования технологического процесса термообработки представлен в таблице 1.1.

Таблица 1.1 – Сценарий развития предметной области «Проектирование технологического процесса термообработки заготовок»

Этап	Описание работ	Описание действий
1	Изучение технической документации в бюро термообработки	Рассматривается вопрос о том как осуществляется документооборот в бюро
2	Изучение процесса составления технологической карты термообработки заготовок	Рассмотрение различных режимов термообработки (закалки, нормализации, отпуска, отжига). Расчет норм времени для режима термообработки
3	Выполнение анализа современного ПО для решения поставленной задачи	Изучается современное ПО для автоматизации проектирования технологических процессов
4	Выполнение анализа средств разработки ПМК	Сравнение различных средства разработки. На основании критериев выбирается средство разработки, наиболее оптимально отвечающее запросам для реализации поставленной задачи
5	Составление технического задания на разработку ПМК	Указываются задачи, которые должен выполнять ПМК, требования предъявляемые к ПМК и к программной документации
6	Разработка структуры, логической и физической модели ПМК	Разрабатываются диаграммы прецедентов, классов, последовательностей, разрабатываемого ПМК

Граф целей предметной области «Проектирование технологического процесса термообработки заготовок» представлен на рисунке 1.2.

На уровне отрасли ставится цель уменьшения времени на проектирование технологического процесса за счет внедрения системы автоматизированного проектирования технологических процессов.

На уровне предприятия выделяют следующие цели:

– создание электронных архивов – позволяет осуществлять быстрый поиск информации, хранение информации в цифровом виде;

– обеспечение функциональности – ПМК выполняет проектирование технологических процессов с минимальным участием технолога;

– стандартизация конструкторской документации – единая структура документов позволяет быстро извлекать необходимую информацию.

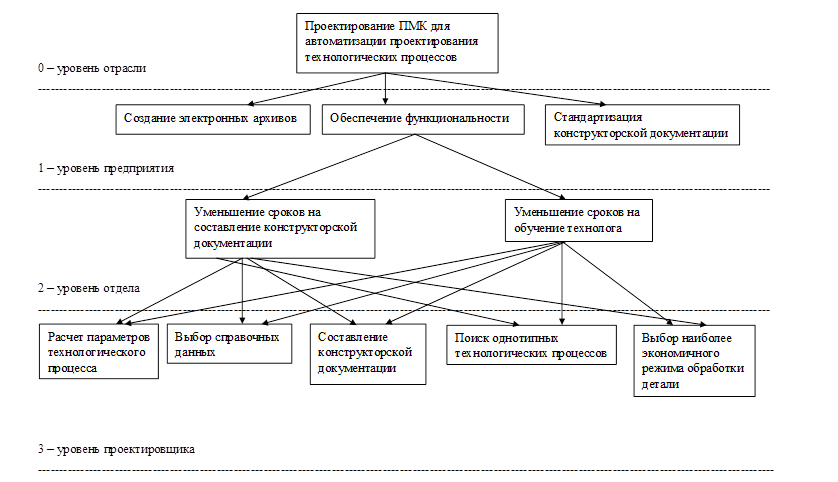

Рисунок 1.2 – Граф целей предметной области «Проектирование технологического процесса термообработки заготовок»

На уровне отдела:

– уменьшение сроков на составление конструкторской документации;

– уменьшение сроков на обучение технолога.

На уровне проектировщика:

– расчет параметров технологического процесса – расчет норм времени термического режима, определение расчетного размера детали;

– выбор справочных данных;

– составление конструкторской документации;

– поиск однотипных технологических процессов;

– выбор наиболее экономичного режима обработки детали.

Формализация бизнес-процесса «Составление технологической карты».

Определения глоссария предметной области представлены в таблице 1.2.

Таблица 1.2 – Глоссарий предметной области «Проектирование технологических процессов на термообработку»

№	Термин	Определение термина
1	Технологическая карта	рабочий документ, в котором отражены вопросы, связанные с изготовлением деталей или сборкой изделий
2	Технологический процесс	часть производственного процесса, содержащая действия по изменению и последующему определению состояния предмета производства
3	Термическая обработка металлов	процесс обработки изделий из металлов и сплавов путём теплового воздействия с целью изменения их структуры и свойств в заданном направлении
4	Технолог	человек, занимающийся составлением технологической документации
5	Нормализация	нагрев металла до температуры выше Ас3, с последующим охлаждением на воздухе
6	Отжиг	нагрев металла, имеющего неустойчивое состояние в результате предшествующей обработки и приводящей металл в более устойчивое состояние
7	Закалка	нагрев стали до больших температур, после чего сталь быстро охлаждают
8	Отпуск	операция, следующая за закалкой, заключается в нагреве стали до определенной температуры, выдержки и охлаждения
9	Заготовка	промежуточный продукт металлургического производства, получаемый электролизом, литьем или пластической деформацией, предназначенный для дальнейшей обработки
10	Чертеж	документ, содержащий контурное изображение изделия и другие данные, необходимые как для изготовления, контроля и идентификации изделия, так и для операций с самим документом

Рассмотрим границы бизнес-процесса «Составление технологической карты».

Входы бизнес-процесса «Составление технологической карты» представлены в таблице 1.3.

Таблица 1.3 – Входы бизнес-процесса «Составление технологической карты»

№	Поставщик	Вход	Документ (Форма)
От внутренних поставщиков
1	Конструктор	Техническое задание	Техническое задание
2	Технолог	Чертеж	Чертеж
3	Цех	Чертеж, технологическая карта	Чертеж, технологическая карта
