Автоматизация проектирования и составления технологической карты термообработки заготовок

Рисунок 2.5 – Алгоритм расчета данных для графика

Запрос для извлечения данных из БД, в зависимости от выбранного режима термообработки представлен на рисунке 2.6.

select a.temp_nach, a.temp_kon from norm_time a

where a.type_to= QuotedStr(CB_to);

Рисунок 2.6 – Пример запроса данных из БД

2.3 Элементы интерфейса ПМК для автоматизации проектирования техно

логического процесса термообработки заготовок

На рисунке 2.7 представлен интерфейс системы для автоматизации проектирования технологического процесса термообработки заготовок. На главной форме пользователю предоставляется выбор операции для автоматизации разработки технологического процесса.

Рисунок 2.7 – Элементы интерфейса главной страницы ПМК для автоматизации проектирования технологического процесса термообработки заготовок

На рисунке 2.8 показана форма авторизации в ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Рисунок 2.8 – Форма авторизации в ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Форма выбора справочников представлен на рисунке 2.9.

Рисунок 2.9 – Наименование справочников ПМК для автоматизации проектирования технологического процесса термообработки заготовок

2.4 Инструкция по установке ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Для запуска программы необходимо скопировать файл tehpro.exe с лазерного диска в созданный каталог и запустить программу стандартными средствами (Windows Explorer, FAR Manager). При запуске приложения автоматически проверяется наличие баз данных и правильность пути к ним. Если базы данных не обнаружены, то выводиться сообщение об отсутствии баз данных и программа не загружается.

2.5 Инструкция пользователя ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Программно-методический комплекс для автоматизации проектирования технологического процесса термообработки заготовок предназначена для автоматизации процесса создания технологической карты для термообработки заготовок. Главная форма представлена на рисунке 2.10. Пользователь выбирает процесс для автоматизации, либо переходит на вкладку для работы со справочниками, рисунок 2.11.

Рисунок 2.10 – Главная форма программы для автоматизации проектирования технологического процесса термообработки заготовок

На вкладке «Операции» при нажатии на кнопку «Термический процесс», появляется главная форма для отображения данных технологических карт на термообработку, рисунок 2.12.

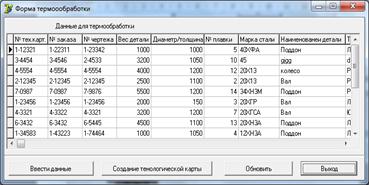

Рисунок 2.12 – Форма для отображения данных для технологических карт на термообработку

На этой форме отображаются данные о заготовке, подлежащей процессу термообработки. На форме находятся несколько кнопок. При нажатии на кнопку «Выход» происходит закрытие формы. При нажатии на кнопку «Обновить» происходит обновление данных из БД. Кнопка «Ввести данные» вызывает форму «Ввод данных для термообработки», представленная на рисунке 2.13. Пользователь может просматривать данные, а также редактировать или добавлять новые. Для того, чтобы закрыть эту форму, необходимо нажать на кнопку «Выход».

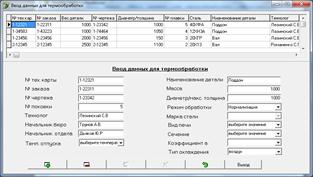

Рисунок 2.13 – Форма ввода данных для термообработки

При нажатии кнопки «Создание технологической карты» происходит формирование и заполнение технологической карты. Полученная технологическая карта представлена на рисунке 2.14. На вкладке «Справочники» пользователь выбирает необходимый справочник. На рисунке 2.15 приведена форма «Справочник режимов термообработки». На форме находится ряд кнопок для добавления, удаления, сохранения и обновления данных. Для выхода из справочника нужно нажать на кнопку «Выход».

Рисунок 2.14 – Технологическая карта на термообработку заготовки

Рисунок 2.15 – Справочник режимов термообработки

3. ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ

Использование программно-методического комплекса для автоматизации проектирования технологического процесса термообработки заготовок значительно сокращает время, затрачиваемое на составление технологической карты.

Эффект от создания и внедрения проектируемого программного продукта определяется на основе сравнения с базовым вариантом. В качестве базового варианта принимаем выполнение работ по составлению технологического процесса традиционным неавтоматизированным способом.

Главным при разработке программного продукта является обеспечение максимальной экономической эффективности, т.е. производство программных продуктов с минимальными затратами труда и денежных средств.

Источники экономии при этом определяются по следующим направлениям:

снижение трудоемкости;

сокращение сроков обработки информации и составления технологической карты.

3.1 Расчет капитальных затрат на создание ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Капиталовложения в создание ПМК носят единовременный характер [21]:

К=К1+К2+К3 , (3.1)

где К1 – затраты на оборудование, грн.;

К2– затраты на лицензионные программные продукты, грн;

К3 – затраты на создание ПО, грн.

Затраты на оборудование рассчитываются по формуле (3.2):

(3.2)

где Ni – количество единиц i-го оборудования, необходимого для реализации ПО (ЭВМ, принтеров, плоттеров и др.), шт.;

Ci – цена единицы i-го оборудования, грн.;

n – общее количество различных видов оборудования;

k1 – коэффициент транспортно-заготовительных расходов, доли;

k2– коэффициент увеличения затрат на производственно-хозяйственный инвентарь, доли.

Принимаем k1 = 1.01 и k2 = 1.015.

Для приобретения одного компьютера, на котором будет использоваться разрабатываемый программный продукт, требуется затратить 3000 грн. Спецификация на оборудование представлена в таблице 3.1.

Таблица 3.1 – Спецификация на закупаемое оборудование
