Автоматизация проектирования и составления технологической карты термообработки заготовок

– клавиатура, манипулятор «мышь».

Требования к программной документации

Программная документация должна включать в себя сопровождение программного комплекса для внедрения. Сопровождение комплекса для внедрения должно состоять из технического задания, эскизного проекта, технического проекта, рабочего проекта. Под эскизным проектом подразумевается изображение прецедентов использова

ния в нотации UML. Под техническим проектом подразумеваются диаграммы прецедентов, классов, последовательностей соответствующих стандартам UML. Под рабочим проектом подразумевается, графическое представление результатов работы ПМК.

Программная документация, сопровождающая данный программный продукт должна быть оформлена в соответствии с ДСТУ 3008.95

Технико-экономические показатели

Экономическая эффективность внедрения ПМК обеспечивается за счет:

– сокращения сроков на составление технологической карты;

– сокращение сроков на обучение технолога.

Стадии и этапы разработки

Разработка ведется в несколько этапов, которые приведены в таблице 1.16 с указанием сроков выполнения каждого этапа.

Таблица 1.16 – Этапы разработки программного продукта для проектирования технологических процессов термообработки заготовок

Порядок контроля и приемки

Виды испытаний: тестирование работоспособности программного продукта в целом, проверка реализации всех необходимых функций.

Порядок контроля:

– тестирующий запуск программного продукта и сравнение ожидаемых результатов с полученными;

– проверка реакции программы на различные действия пользователя;

– проверка корректности завершения программы.

1.5 Разработка методов моделирования системы проектирования технологических процессов термообработки заготовок

1.5.1 Разработка логической модели системы проектирования технологических процессов термообработки заготовок

Разработка диаграммы прецедентов использования для системы проектирования технологических процессов термообработки заготовок

В процессе составления технического задания для системы проектирования технологических процессов термообработки заготовок были выделены основные требования и перечень функциональных возможностей.

Основным исполнителем в системе является технолог. Технолог получается доступ к системе с использованием уникальной учетной записи, сохраненной в БД пользователей, путем аутентификации пользователя. Новому технологу необходимо пройти регистрацию нового пользователя.

Основным функциональным требованием к системе является создание и автоматизация заполнения технологической карты для термического процесса. Система интегрирована с CAD-системой AutoCAD. Технолог загружает чертеж с AutoCAD. Система считывает с чертежа данные о детали и заносит данные в технологическую карту. Недостающие данные технолог вводит самостоятельно либо выбирает из списка предложенных системой. В зависимости от указанной марки стали, система автоматически заполняет химические и механические свойства стали в технологической карте. В зависимости от максимального диаметра заготовки, вида сечения заготовки и режима термообработки происходит расчет норм времени для термического режима. На основании расчетных данных, критических точек нагрева, выбранной технологом марки стали и термического режима строится график термического процесса. Запись с данными технологической карты можно сохранить в архив и в любой момент времени составить технологическую карту. Готовую технологическую карту можно отправить на печать. При отсутствии в справочниках необходимых данных, технолог может добавить справочные данные в БД.

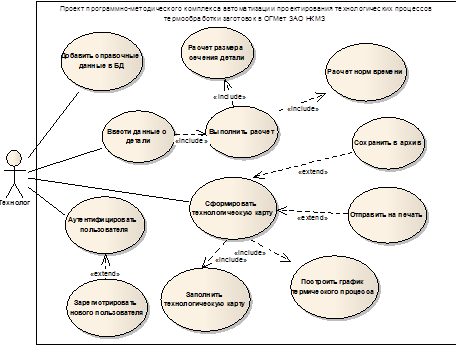

На основании текстового описания составлена диаграмма прецедентов программно-методического комплекса для автоматизации проектирования технологического процесса термообработки заготовок, представленная на рисунке 1.5.

Рисунок 1.5 – Диаграмма прецедентов для системы проектирования технологических процессов термообработки заготовок

Таблица 1.17 – Описание прецедента «Аутентифицировать пользователя»

Таблица 1.18 – Описание прецедента «Зарегистрировать нового пользователя»
