Автоматизация проектирования и составления технологической карты термообработки заготовок

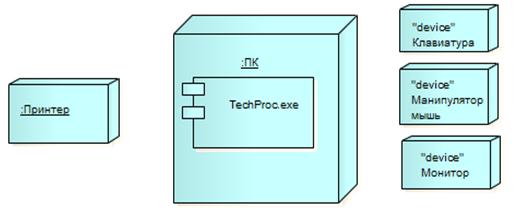

Описание диаграммы развертывания: к компьютеру подключены:

– устройства ввода информации (Клавиатура и Мышь);

– устройство вывода информации (Монитор и Принтер).

Рисунок 1.10 – Диаграмма развертывания ПМК для автоматизации проектирования технологического процесса термообработки заготовок

1.6.4 Разработка модели «сущность-связь» (ER-диаграммы) для ПМК автоматизации проектирования технологического процесса термообработки заготовок

ER-диаграмма удобна при проектировании баз данных. С её помощью можно выделить ключевые сущности, присутствующие в модели, и обозначить отношения, которые могут устанавливаться между этими сущностями

ER-диаграммы позволяют производить моделирование физической структуры систем хранения данных.

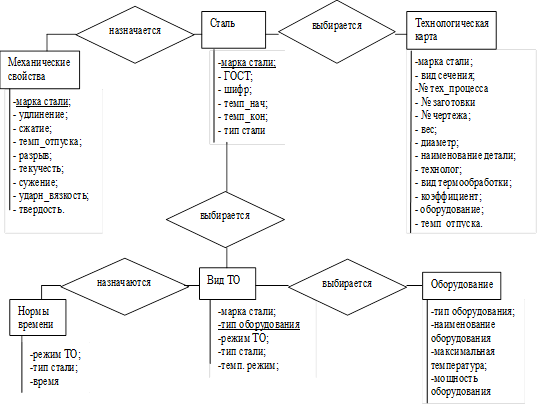

ER-диаграмма ПМК для автоматизации проектирования технологического процесса термообработки заготовок представлена на рисунке 1.11.

Рисунок 1.11 – ER-диаграмма ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Структура таблиц ПМК для автоматизации проектирования технологического процесса термообработки заготовок представлен в таблицах 1.32-1.38.

Таблица 1.32 – Характеристика полей таблицы «Вид ТО»

Таблица 1.33 – Характеристика полей таблицы «Сталь»

Таблица 1.34 – Характеристика полей таблицы «Оборудование»

Таблица 1.35 – Характеристика полей таблицы «Вид ТО»

Таблица 1.36 – Характеристика полей таблицы «Нормы времени»
