Автоматизация проектирования и составления технологической карты термообработки заготовок

Рисунок 2.1 – Блок-схема алгоритма работы ПМК

Работа ПМК начинается с запуска файла TexProc. Перед пользователем появляется форма аутентификации пользователя. При успешном прохождении аутентификации, пользователь получает доступ к системе. В противном случае пользователю выдается сообщение об ошибке. Программа проверяет связь с базой данных и загружает данные в таблицы. После введения данных для нового технологического процесса, данные сохраняются. В таблице с данными технологических картах появляется новая запись. Выбрав необходимую запись и нажав на кнопку «Создание технологической карты» программа формирует отчет и выводит на экран пользователю. Блок-схема работы ПМК представлена на рисунке 2.1

Модульная структура ПМК для автоматизации проектирования технологического процесса термообработки заготовок представлена на рисунке 15. Функциональное назначение обслуживающих модулей ПМК для автоматизации проектирования технологического процесса термообработки заготовок представлено в таблице 2.2

Описание Вакансии для инвалидов по зрению в Кузбассе здесь.

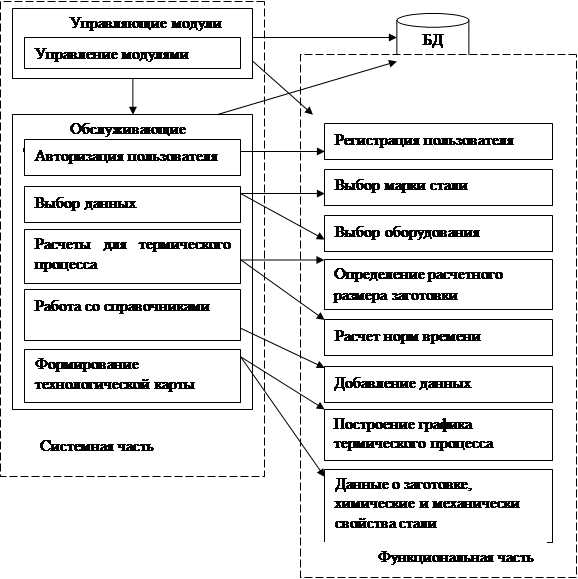

Рисунок 2.2 – Модульная структура ПМК для автоматизации проектирования технологического процесса термообработки заготовок

Таблица 2.1 – Функциональное назначение обслуживающих модулей ПМК для автоматизации проектирования технологического процесса термообработки заготовок в ОГМет ЗАО НКМЗ

Функциональное назначение обрабатывающих модулей ПМК для автоматизации проектирования технологического процесса термообработки заготовок представлено в таблице 2.2.

Таблица 2.2 – Функциональное назначение обрабатывающих модулейПМК для автоматизации проектирования технологического процесса термообработки заготовок

Для организации интерфейса ПМК для автоматизации проектирования технологического процесса термообработки заготовок используется управляющий модуль «Управление модулями».

2.2 Результаты углубленной разработки отдельных модулей ПМК дляавтоматизации проектирования технологического процесса термообработки заготовок

Основным управляющим модулем является модуль TexPro.pas. Модуль techkart.pas отвечает за вывод формы для ввода и выбора необходимых данных для заполнения технологической карты. Модуль steel.pas отвечает за хранение и отображение данных о стали. Модуль avtor.pas отвечает за вывод справочной информации об авторе.

При загрузке ПМК происходит запрос авторизации пользователя, если авторизация прошла успешно – вход в программу, иначе – выдача сообщения об ошибке или выход из ПМК. При запуске приложения программа автоматически проверяет наличие баз данных и правильность пути к ним. Если базы данных не обнаружены, то выводиться сообщение об отсутствии баз данных и программа не загружается.

Когда программа подключена к БД, все сведения из базы выводятся на экран в таблицу. Для удобства редактирования данных программа выводит их на форму для работы с таблицами. По окончанию работы в таблицах все сведения сохраняются. После сохранения данных можно составить технологическую картудля термообработки заготовок.

Покажем с помощью блок-схем и программного кода реализацию модулей ПМК расчета автоматизации проектирования технологического процесса термообработки заготовок.

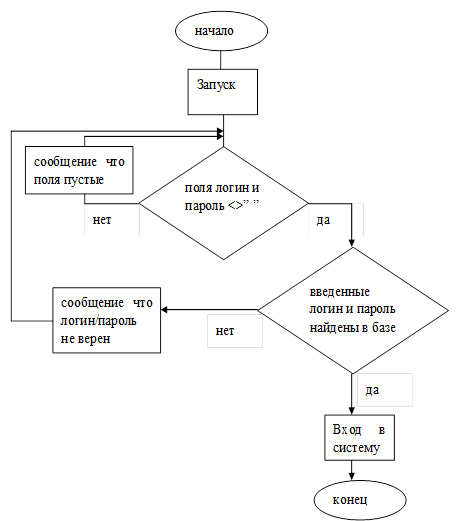

На рисунке 2.3 приведена блок-схема работы аутентификации пользователя.

Рисунок 2.3 – Блок-схема аутентификации пользователя

Реализация аутентификации пользователя представлена на рисунке 2.4

if login.Text='' then ShowMessage('Введите логин');

if pass.Text='' then ShowMessage('Введите пароль');

if (login.Text<>'') and (pass.Text<>'') then begin

Try

ADOQuery1.SQL.Clear;

ADOQuery1.SQL.Add('select count(surname) as count');

ADOQuery1.SQL.Add('from workers');

ADOQuery1.SQL.Add('where login='+QuotedStr(login.Text));

ADOQuery1.SQL.Add('and password='+Quotedstr(pass.text));

ADOQuery1.ExecSQL;

DataSource1.DataSet:=ADOQuery1;

result:=DataSource1.DataSet.FieldList.Fields[0].Value;

if result=0 then

showmessage('неверный логин/пароль')

else frm_main.Show;

except

ShowMessage('error');

end;

Рисунок 2.4 – Аутентификация пользователя

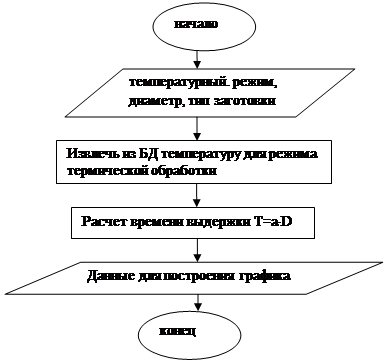

Алгоритм расчета данных для графика представлен на рисунке 2.5.
