Проект производства работ на строительство автомобильной дороги
3 РАСПРЕДЕЛЕНИЕ ЗЕМЛЯНЫХ МАСС
Распределение земляных масс показывается на специальном графике (табл.8) в два этапа. На первом этапе устанавливаются возможные источники получения грунта для насыпей и места его отсыпки (заполняются 1-я - 15-я строки графика), на втором - распределяются объемы грунта по видам разработки и транспортировки после технико-экономического выбора ведущего мех
анизма. В табл.8 представлен пример графика для участка дороги ПК0 - ПК10.

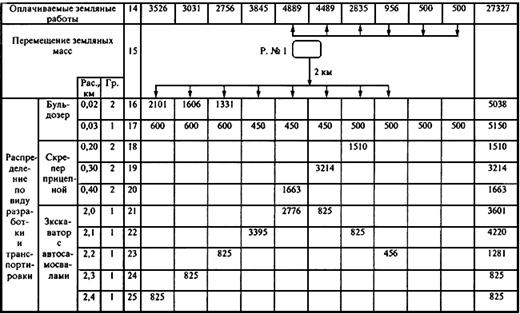

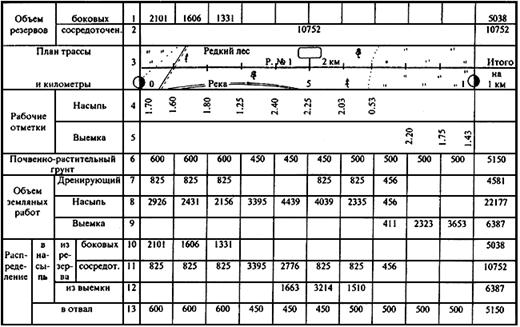

Таблица 8
График распределения земляных масс
Примечание. Грунт в выемке и боковых резервах 4-й степени пучинистости, в карьере - песок.
Боковые резервы устраивают на непригодных для сельского хозяйства землях при высоте насыпи менее 1,5 м, на глубину 0,4-1,5 м, но не ниже уровня грунтовых вод. Объем боковых резервов рассчитывается с учетом конструкции земляного полотна, ширины полосы отвода, ценности земель, пригодности грунта, уровня грунтовых вод и т.п.
Местоположение сосредоточенного карьера принимается студентом согласно заданию. Попикетные объемы земляных работ и кюветов, рабочие отметки насыпей и выемок, объем почвенно-растительного слоя грунта, план трассы берутся из курсового проекта N 1 по дисциплине "Изыскание и проектирование автомобильных дорог".
Пригодность грунтов в насыпь определяется в зависимости от степени пучинистости грунта по СНиП [#M12293 0 855000792 79 3704477087 78 23945 2496674701 2949715563 3094927026 42949672723#S]. Грунты 1-й - 3-й степени пучинистости пригодны в насыпь без ограничения, но на связных грунтах толщина дренирующего слоя принимается 0,2-0,3 м, для 4-й группы - 0,5-0,75 м, для 5-й группы - 0,8-1,0 м. Большие значения принимаются для 1-й - 2-й категорий дорог.
Объем дренирующего слоя рассчитывается с учетом конструкции земляного полотна, дорожной одежды и зависит от пучинистости грунтов, принятых в нижней части насыпи (рис.4):
м,
где - ширина дренирующего слоя, 16,5 м; - толщина дренирующего слоя, 0,5 м; - длина участка, 100 м.
Рис.4. Конструкция земляного полотна
Из всех возможных источников получения грунта в насыпь в первую очередь рассматриваются кюветы и выемки. Если грунт пригоден для отсыпки земляного полотна, то выемку распределяют в соседние насыпи, а грунт кюветов используют в том же месте, где его разрабатывают. Недостающий грунт в насыпи может быть получен из боковых резервов и сосредоточенного карьера.
Объем оплачиваемых земляных работ находится как сумма объема насыпи и грунта, идущего в отвал (почвенно-растительный грунт, непригодный грунт выемок). По каждому километру и по всей трассе объемы суммируются и отражаются в графе "Итого".
Машины для разработки и транспортировки грунта назначаются по СНиП.
4 ТЕХНИКО-ЭКОНОМИЧЕСКИЙ ВЫБОР ВЕДУЩЕЙ МАШИНЫ
Ведущей машиной называют ту, которая выполняет основной объем земляных работ - разработку и транспортировку грунта.
Для отдельных участков земляного полотна могут возникнуть сомнения относительно рациональности ее выбора, тогда назначаются варианты ведущих машин на этих участках.
Для технико-экономического сравнения намеченных вариантов составляются калькуляции затрат труда на возведение земляного полотна Ниже приведен пример сравнения вариантов при выборе ведущих машин.
Таблица 9
Калькуляция затрат труда на возведение земляного полотна (1-й вар.)
Источник обоснования норм выработки |
Наименование технологических процессов |
Состав бригады |
Един. измерения |
Объем работ |
, чел.-ч (маш.-ч) Расц.,р. |
Кол-во чел.-см. (маш.-c) Зарп.,р. |
1. Е2-1-5, п.1б |
Срезка растительного слоя грунта 2-й гр. бульдозером ДЗ-8 в отвал |
Машинист 6-го разр. - 1 |
1000 м |
1,95 |
1,80 (1,80) 1-91 |
0,44 (0,44) 3-72 |
2. Е2-1-22, табл.2, п.2б |
Разработка грунта 2-й гр. в боковом резерве бульдозером ДЗ-8 с перемещением на 10 м |
То же |
100 м |
13,31 |
0,68 (0,68) 0-72 |
1,13 (1,13) 9-60 |
3. Е2-1-28, п.1б |
Послойное разравнивание грунта 2-й гр. бульдозером ДЗ-8 слоями по 0,3 м |
-"- |
100 м |
13,31 |
0,84 (0,84) 0-89 |
1,40 (1,40) 11-85 |
4. Е2-1-29, табл.4, п.2а, 4а |
Послойное уплотнение грунта пневмокатком ДУ-16 за 6 проходов по 1 следу |
-"- |
100 м |
13,31 |
0,40 (0,40) 0-42 |
0,67 (0,67) 5-64 |
5. Е2-1-37, табл.2, п.1д |
Планировка верха земляного полотна автогрейдером ДЗ-31-1 за 3 прохода по 1 следу |
-"- |
1000 м |
1,58 |
0,66 (0,66) 0-70 |
0,13 (0,13) 1-10 |
6. Е2-1-39, п.1в |
Планировка откосов земляного полотна автогрейдером ДЗ-31-1 |
-"- |
1000 м |
0,46 |
0,57 (0,57) 0-60 |
0,03 (0,03) 0-28 |
Итого на 1331 м |
3,80 (3,80) 32-19 |
