Разработка технологического процесса изготовления передней крышки водомасляного радиатора

Ф.11-5920а

Дубл.

Взам.

Подл.

2

ЯГТУ 050500.62-014 КП

03

КЭ

Дубл.

Взам.

Подл.

1

Разраб.

Назаров

ЯГТУ 050500.62-014 КП

Пров.

Моднов

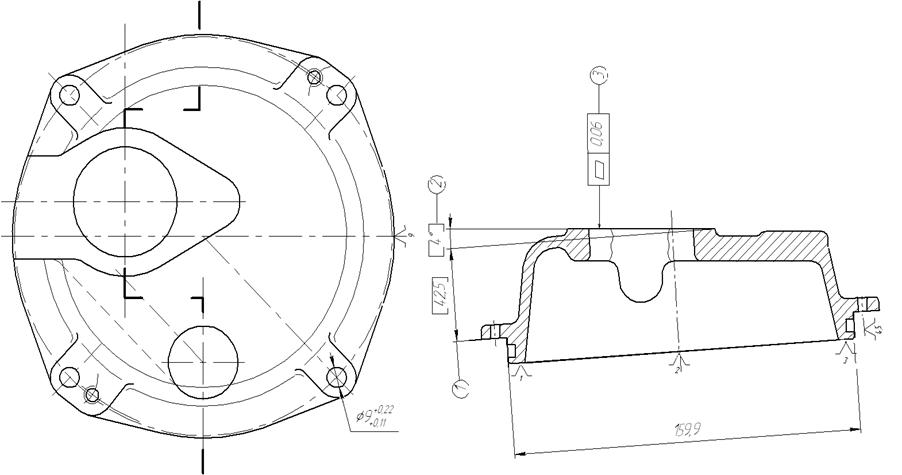

Крышка водомасляного радиатора передняя

142

83

04

Н.Контр.

Моднов

Наименование операции

Материал

Агрегатно-сверлильная

Твердость

ЕВ

МД

Профиль и размеры

МЗ

КОИД

Оборудование, устройство ЧПУ

Обозначение программы

Агрегатно-сверлильный станок мод. ЛС-214

То мин.

Тв мин.

Тп.з.

Тшт.

СОЖ

0,92

Эмульсия

Р

ПИ

D или В

L

t

i

S

n

V

О 01

1. Сверлить два отверстия со снятием фаски, выдерживая размеры: 1(Ø11,9+0,30); 4(23+1,0); 2(1,60,4)

02

26 5,95 1 0,1 850 35

Т 03

04

ПР Приспособление пневматическое

05

06

ВИ Патрон;

07

08

РИ Сверло-зенковка Ø12/16 Р18

09

10

СИ пробка 11,9+0,30; Штангенциркуль ШЦ-1-125-0,1 ГОСТ 166-89

ОК
