Транзитные перевозки

Грузовой двор работает по-разному в зависимости от мощности перерабатываемых контейнеро - и грузопотоков.

Рекомендуется использовать режим работы грузового двора:

круглосуточный - две смены работают по 12 часов (в режиме работы железнодорожного транспорта), то есть, например, с 8.00 до 20.00 и с 20.00 до 8.00 , если 4 железно - дорожных подачи на грузовой двор;

дневная смена (продол

жительность работы 12 часов, например, с 8.00 до 20.00 или с 7.00 до 19.00), если 3 железнодорожных подачи в течение суток на грузовой двор;

дневная смена продолжительностью 8,2 часа, если 1-2 железнодорожных подачи на грузовой двор.

Промышленные предприятия работают с транспортом, как правило, в одну дневную смену 8,2 часа с перерывом на обед на 0,8 часа.

Технологический процесс работы железнодорожного и автотранспорта в транспортном узле (в пункте их стыка) складывается из следующих основных операций:

подача железнодорожных вагонов со станции на грузовой двор четко по графику. Продолжительность подачи 10-20 мин.;

обслуживание грузового двора централизованное;

расстановка вагонов по фронтам грузовых операций на грузовом дворе и одновременно уборка вагонов с фронтов грузовых операций (10-20 мин на тупиковый путь или склад, но не более одного часа на грузовой двор);

продолжительность маневровых передвижений автомобилей на грузовом дворе - по 5 мин при въезде на грузовой двор и выезде с него;

продолжительность маневровых передвижений на грузовом дворе от фронтов выгрузки к фронтам погрузки и наоборот по 5 мин;

продолжительность маневровых передвижений автомобилей на промышленных предприятиях по 10 мин при въезде - выезде и по 10 мин при передвижении с одного фронта грузовых операций на другой фронт в пределах предприятия.

При проведении погрузочно-разгрузочных операций приоритет отдается железнодорожному транспорту.

Не допускается выгружать или грузить один вагон или автомобиль двумя кранами.

Рекомендуется сортировкой транзитных контейнеров заниматься при свободности погрузочно-разгрузочной техники от грузовых операций с автомобилями и вагонами, которые прибывают на грузовой двор под погрузку и выгрузку.

Перевозка каменного угля осуществляется автомобилем-самосвалом – МАЗ-651705-233 (грузоподъемность 18 т); длинномерных грузов (сталь прокатная и лесоматериалы) – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 9758-041 (грузоподьемность 26 т, с установкой коников на полуприцеп); контейнеров, массой брутто 20т – автопоездом в составе – МАЗ – 6422 + полуприцеп-контейнеровоз ЧМЗАП – 9985; контейнеров, массой брутто 3т, стали листовой, кирпича силикатного – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 9758-041 (грузоподъемность 26т). Для перевозки тарно-штучных грузов и бумаги – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 9758-012 (грузоподъемность 26т, тент).

На промышленных предприятиях погрузка-разгрузка 10 тонных контейнеров осуществляется после снятия их с подвижного состава автотранспорта, а 20 тонных контейнеров – без снятия.

Перевозка каменного угля осуществляется автомобилем-самосвалом – МАЗ-651705-233 (грузоподъемность 18 т);

длинномерных грузов (сталь прокатная и лесоматериалы) – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 9758-041 (грузоподъемность 26 т, с установкой коников на полуприцеп);

контейнеров, массой брутто 10, 20т – автопоездом в составе – МАЗ – 6422 + полуприцеп-контейнеровоз ЧМЗАП – 9985;

стали листовой, кирпича силикатного – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 9758-041 (грузоподъемность 26т);

перевозки тарно-штучных грузов и бумаги – автопоездом в составе - МАЗ – 6422 + полуприцеп МАЗ 938662-013 (грузоподъемность 23 т, тент).

6. Расчёт количества погрузочно – разгрузочных механизмов на грузовом дворе и промышленных предприятиях

В соответствии с номенклатурой грузов и контейнеров для организации грузовых работ потребуется несколько типов погрузочно-разгрузочных механизмов.

Для 3- и 5-тонных контейнеров используется электрокозловой кран (двухконсольный) КК-5 (грузоподъёмность 5 т, ширина пролёта 16 м, Тц= 2 мин.).

Использование крана КК-5 вызывает устройство на грузовом дворе двух контейнерных площадок, которые могут размещаться параллельно (что желательно) или последовательно (при выборе кранов с одинаковыми пролетами). Схематический план контейнерных площадок представлен на рис.3.

Рис.1. Схема плана контейнерных площадок: 1 - автоподъезд; 2 – электрокозловой двухконсольный кран; 3 - подкрановый путь; 4 – ж/д пути; 5 - контейнерная площадка.

На контейнерных площадках допускается применение и мостовых кранов соответствующих грузоподъемностей.

Для грузовых операций с прокатной и листовой сталью можно рекомендовать использовать электрокозловые с магнитной шайбой двухконсольные краны КК-5, хотя на практике применяют и мостовые краны (см.рис.2).

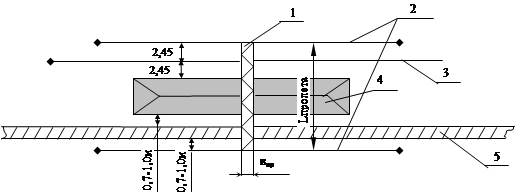

Рис.2. Схема плана открытого склада: 1 - мостовой кран; 2 - подкрановый путь ; 3 - железнодорожный путь; 4 - склад ; 5 – автоподъезд

Размер Вкр зависит от грузоподъемности крана (рекомендуется принимать Вкр от 2 до 3 – 5 м).

Хранение тарно-штучных грузов производится в крытых складах, чаще ангарного типа, так как эти грузы боятся атмосферных осадков (дождь, снег, туман, пыль).

Для разгрузки и погрузки крытых вагонов, в которых перевозятся тарно-штучные грузы, и погрузки-разгрузки автомобилей используется электропогрузчик ЭП-106 (грузоподъёмность 1 т). Хранение бумаги производится в крытых складах, так как она боится атмосферных осадков. Погрузочно-разгрузочные работы с бумагой производятся с помощью электропогрузчика ЭП-107, оборудованного боковыми гидравлическими захватами.

Таблица 16

Электропогрузчик

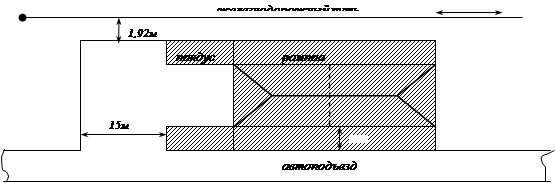

Рис.3. Схематический план крытого склада на высокой платформе ( hпл = 1,2 м).

Схематический план крытого склада представлен на рис. 3.

Тарно-штучные грузы и бумага могут храниться в одном складе, но в разных секциях, отделенных одна от другой капитальной стеной.

Силикатный кирпич отправляется с предприятия автотранспортом на бортовых машинах, полуприцепах и прицепах. На грузовом дворе кирпич выгружается с применением электрокозловых двухконсольных кранов на открытую площадку (см.рис.3). Погрузка силикатного кирпича на железнодорожные платформы производится также с применением электрокозловых кранов. Допускается применение для погрузочно-разгрузочных работ с силикатным кирпичем мостовых кранов.
