Транзитные перевозки

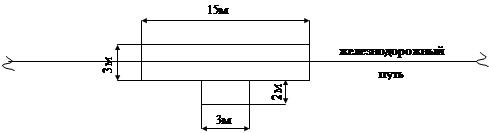

Необходимые размеры железнодорожных весов грузоподъемностью 100т представлены на рис. 9.

Рис.9. Схематический план железнодорожных весов

Необходимые размеры автомобильных весов грузоподъемностью 25 т представлены на рис.10.

Рис.10 Схематич

еский план автомобильных весов

Автомобильные весы размещаются, как правило, на грузовом дворе в зоне крытых, открытых складов и складов навалочных грузов.

Весовой железнодорожный путь размещается, как правило, в районе крытых и открытых складов (см. рис.11 и 12).

Перед вагон-весами и после них устраивается прямой и горизонтальный участок железнодорожного пути. длиной не менее длины наибольшего подвижного состава, обращающегося по этому пути.

Перемещение локомотива по вагон-весам не допускается, так как его масса гораздо больше грузоподъемности вагон-весов.

При взвешивании вагонов, на вагон-весах их перемещение по весовому пути должно не мешать движению по соседним путям.

Максимальное расстояние от забора до железнодорожного пути 2,45м, а до автопроезда- 1м. Рекомендуется вдоль забора устраивать газон с посадкой деревьев или кустарника шириной не менее 3м. Минимальная ширина ворот со стороны железнодорожных путей 5м. Минимальная ширина ворот со стороны подъезда автомобилей к грузовому двору 4,5м (односторонний проезд КПП) и 9 м (двусторонний проезд КПП).

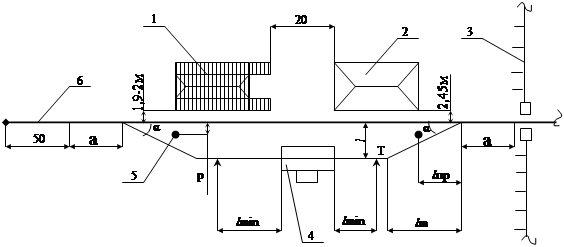

Рис.11. Схематический план участка грузового двора в зоне крытых и открытых складов, вариант 1: 1 – крытый склад; 2 - открытый склад; 3 – забор; 4 – вагон-весы; 5 – предельный столбик; 6 – железнодорожный путь; а – 20м; l = 6,5 (7,0)м; α = 807’; lпр = 29м; lТ =45,5(49)м; р = 2,05м; Т = 7,1м; lmin = lлок = 25м.

Рис.11. Схематический план участка грузового двора в зоне крытых и открытых складов, вариант 2: 1 – ворота; 2 – вагон-весы.

Таблица 29

Итоговые размеры площадей под стоянки

14. Суточный план-график работы железнодрожного и автомобильного транспорта, грузового двора и промышленных предприятий

Все предыдущие расчеты, принятые решения по технике, технологии работы взаимодействующих видов транспорта и маршрутизации перевозок контейнеров и грузов автотранспортом позволяют создать суточный план-график работы всех взаимодействующих систем и звеньев в транспортном узле.

При составлении план-графика необходимо учитывать все технологические особенности приведённые выше. Максимально возможная переработка водителями на линии 2 часа, а по согласованию с профсоюзом – 3 часа [4].

Составленный суточный план-график приведён в Приложении 2.

Заключение

В результате анализа работы автотранспорта в транспортном узле определены значения технико-экономических показателей (см. табл. 26).

Таблица 30

Технико-экономические показатели работы автопарка
