Магнитоэлектрический бесконтактный генератор с импульсным регулятором напряжения
Показатель технологичности получился равным Бср=3.05, что по технологичности может соответствовать среднесерийному производству. Для увеличения Бср надо повышать автоматизацию контроля и повторяемость типоразмеров ФУ.
3.2 Расчет тепловой нагрузки элементов ФУ
Проведем расчет используя исходные данные см. /1/:
- Коэффициент заполнения объема блока Кзб=0.5;
- Температура окружаю
щей среды Тос=40 °С(313 °К);
- Коэффициент перфорации П=0;
- габаритные размеры блока l1*l2*l3.
горизонтальные размеры блока l1=0.15 м, l2=0.15 м,
вертикальный размер l3=0.1 м;
- Мощность рассеиваемая блоком РБ=5 Вт;
Поверхность корпуса блока:
Условная поверхность нагретой зоны:
Удельная мощность рассеиваемая корпусом блока:
Удельная мощность нагретой зоны:
По /46, с.20-21/ находим коэффициент DТ1 в зависимости от удельной мощности корпуса блока qк : DТ1= 9 °К .
Также используя /46, с.20/ находим коэффициент DТ2 в зависимости от удельной мощности нагретой зоны qз : DТ2= 8 °К .
Коэффициент Кп зависящий от коэффициента перфорации равен 1.0 (Кп=1.0).
Перегрев корпуса блока:
.
Перегрев нагретой зоны:
Удельная мощность элементов:
.
Перегрев поверхности элементов:
- выберем наиболее теплонагруженные элементы, превышение температуры которых относительно температуры окружающей среды определяется как:
.
Результаты расчета этих элементов представлены в Таблице № 8.
Таблица № 8.
Элементы |
VD1-VD3 |
VT1 |
DA1-DA6 |
C1 |
|
47.15 |
10.33 |
85.91 |
2.27 |
DТ |
7.69 |
10 |
9.09 |
6.08 |
Температура корпуса блока:
Температура нагретой зоны:
3.3 Расчет надежности ФУ
Анализ влияния работоспособности отдельных элементов на работоспособность всего ФУ показывает, что отказ любого из элементов схемы приводит к отказу всего ФУ. Следовательно, учитывая что в аппаратуре отсутствует избыточность, все элементы схемы будут иметь основное последовательное соединение в схеме надежности. На основе этого была построена схема надежности, которая изображена на рисунке.

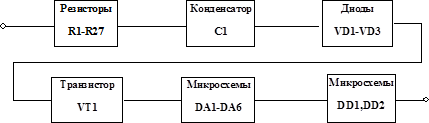

Рис. Логическая схема надежности
Для расчета надежности находим и заносим в Таблицу № 9 с указанием количества элементов группы ni /46/. Находим и заносим в Таблицу № 9 справочные данные в отношении интенсивности отказов элементов в нормальных условиях эксплуатации l0i /46/,/47/.
Таблица № 9.
Элементы |
Обозначение |
Кол-во элементов |
Режим работы |
Поправочный коэфф-т |
Интенсивность отказов 1/ч. | |||
(наименование,тип) |
ni |
Температура элемента,°С |
Коэфф- т нагрузки ,Кн |
аi |
|
|
| |
Резисторы,МЛТ |
R1-14, R16-R27 |
26 |
40 |
0.1 |
0.34 |
0.230 |
0.078 |
2.033 |
Переменный резистор, СП5-2 |
R15 |
1 |
40 |
0.1 |
0.34 |
0.950 |
0.323 |
0.323 |
Конденсатор КМ-4 |
C1 |
1 |
46 |
0.2 |
0.05 |
0.10 |
0.05 |
0.05 |
Диод, КД510А |
VD1-VD3 |
3 |
47 |
0.3 |
0.32 |
0.40 |
0.384 |
0.384 |
Микросхемы |
DD1,DD2, DA1-DA6 |
8 |
49 |
1.0 |
1.23 |
0.37 |
3.64 |
3.64 |
Транзистор |
VT1 |
1 |
40 |
0.4 |
0.18 |
0.62 |
0.112 |
0.112 |
1/ч. |
