Проектирование станции технического обслуживания и текущего ремонта одномарочных авто

Внеплановый инструктаж проводится в следующих случаях:

- при введении в действие новых или переработанных стандартов, правил, инструкций по охране труда, а также изменений и дополнений к нам

- при изменении технологического процесса, замене или модернизации оборудования, приспособлений и инструмента, сырья, материалов и других факторов, влияющих на безопасность

- при перерывах на ра

боте для работ, к которым предъявляются повышенные требования безопасности, более чем на 30 календарных дней, а для остальных – 60 дней

- по требованию органов надзора

Целевой инструктаж проводится при выполнении разовых работ, не связанных с прямыми обязанностями по специальности ликвидации аварий, катастроф и стихийных бедствий, производственных работ, на которые оформляется наряд - допуск, разрешение или другие специальные документы, проведении экскурсии на предприятии, организации массовых мероприятий с учащимися (спортивные мероприятия, походы и др.)

8.2 Охрана труда на проектируемой зоне

Опасный производственный фактор (ОПФ) называется такой производственный фактор, воздействие которого на человека приводит к травме или летальному исходу.

В зоне ТО1 на человека воздействуют опасные и вредные производственные факторы:

1) Производственный шум.

2) Вредное влияние выхлопных газов.

3) Влияние паров топлива.

4) Пыль.

5) Опасность поражения электрическим током.

Для защиты человека от опасных и вредных производственных факторов применяют:

- для защиты от шума – наушники

- для защиты от выхлопных газов, паров топлива, пали – местную и общую вентиляцию

- для защиты от поражения током – заземление металлических частей электрооборудования

Защита от шума.

От защиты от акустических колебаний (шума, инфра- и ультразвука) можно использовать

следующие методы:

- снижение звуковой мощности источника звука

- размещение рабочих мест с учётом направленности излучения звуковой энергии

- удаление рабочих мест от источника звука

- акустическая обработка помещений

- звукоизоляция

- применение глушителей

- применение средств индивидуальной защиты (ушные вкладыши, наушники, шлемы)

Снижение звуковой мощности источника звука. Для снижения шума механизмов и машин применяют методы, аналогичные методам, снижающим вибрацию машин, т. к. вибрация является источником механического шума.

Изменение направленности излучения шума. При размещении установок с направленным излучением необходима соответствующая ориентация этих установок по отношению к рабочим и населённым местам, поскольку величина направленности может достигать 10…15 дБ.

Удаление рабочих мест от источника звука. Увеличение расстояния от источника звука в 2 раза приводит к уменьшению уровня звука на 6 дБ.

Акустическая обработка помещения – это мероприятие, снижающее интенсивность отраженного от поверхностей помещения звука. Для этого применяют звукопоглощающие облицовки поверхностей помещения и штучные поглотители различных конструкций, подвешиваемые к потолку помещения.

Звукоизоляция. При недостаточности указанных выше мероприятий для снижения уровня шума до допустимых значений или невозможности их осуществлении применяют звукоизоляцию. Снижение шума достигается за счёт уменьшения интенсивности прямого звука путём установки ограждений, кабин, кожухов, экранов. Сущность звукоизоляции состоит в том, что падающая на ограждение энергия звуковой волны отражается в значительно большей степени, чем проходит через него.

Глушители применяют для снижения аэродинамического шума.

Защита от загазованности.

Задачей защиты воздушной среды от вредных выбросов и выделений является обеспечение концентрации вредных веществ в воздухе рабочей зоны не выше предельно допустимых концентраций.

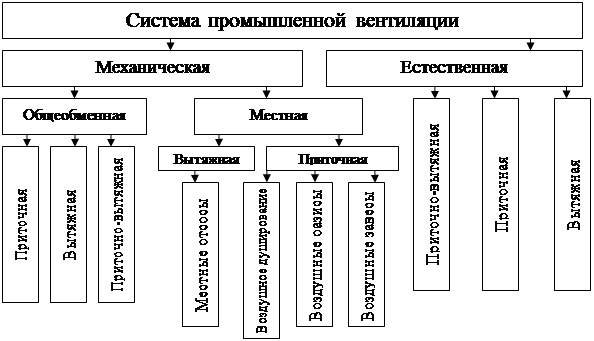

Система вентиляции представляет собой комплекс устройств, обеспечивающих воздухообмен в помещении, т. е. удаление из помещения загрязненного, нагретого, влажного воздуха и подача в помещение свежего, чистого воздуха. Системы вентиляции разнообразны, и их классификация представлена на рис. 8.1

Рисунок 8.1

Освещение.

Освещение подразделяется на естественное, искусственное и совмещенное.

Естественное освещение разделяется на боковое (световые проёмы в стенах), верхнее (прозрачные покрытия и световые фонари на крыше) и комбинированное (наличие световых проёмов в стенах и перекрытиях одновременно).

Естественный свет лучше по своему спектральному составу, чем искусственный, создаваемый любыми источниками света. Кроме того, чем лучше естественная освещённость в помещении, тем меньше времени приходиться пользоваться искусственным светом, а это приводит к экономии электроэнергии.

При недостатке освещённости от естественного света используют искусственное освещение, создаваемое электрическими источниками света. По своему конструктивному исполнению искусственное освещение может быть общим, общим локализованным и комбинированным.

Кроме естественного и искусственного освещения может применяться их сочетание, когда освещённости за счёт естественного света недостаточно для выполнения той или иной работы. Такое освещение называется совмещённым. Его применяют для выполнения работы наивысшей, очень высокой и высокой точности, т. к. обычно естественной освещённости не достаточно.

Расчёт площади остекления и количества окон.

Из расчёта 1м2 остекления на 5м2 производственной площади, рассчитываем количество окон в зоне ТО1.

Fок = Fто1 / 5 [м2] (8.1)

Fок = 193/5 = 38,6 [м2]

Принимаем площадь одного окна 4 [м2]

Nок = Fок /4 [шт] (8.2)

Nок = 38,6 / 4 = 9,65 [шт]

Принимаем Nок = 10 [шт]

Количество окон других зон и участков.

Зона ЕТО Nок = 36/5/4 = 1,8 [шт]

Принимаем Nок = 2 [шт]

Зона ТО2 Nок = 30/5/4 = 1,5 [шт]

Принимаем Nок = 2 [шт]

Площади участков текущего ремонта.

Участок ремонта двигателей Nок = 10/5/4 = 0,5 [шт]

Принимаем Nок = 1 [шт]

Участок ремонта трансмиссии Nок = 16/5/4 = 0,8 [шт]

Принимаем Nок = 1 [шт]

Участок ремонта рулевого управления, мостов и тормозных систем. Nок = 20/5/4 = 1 [шт]

Принимаем Nок = 1 [шт]

Слесарно-механический участок Nок = 40/5/4 = 2 [шт]

Принимаем Nок = 2 [шт]

Электротехнический участок Nок = 4/5/4 = 0,2 [шт]

Принимаем Nок = 1 [шт]

Аккумуляторный участок Nок = 20/5/4 = 1 [шт]

Принимаем Nок = 1 [шт]

Ремонт систем питания Nок = 10/5/4 = 0,5 [шт]

Принимаем Nок = 1 [шт]

Шиномонтажный участок Nок = 15/5/4 = 0,75 [шт]

Принимаем Nок = 1 [шт]

Вулканизационный участок Nок = 8/5/4 = 0,4 [шт]

Принимаем Nок = 1 [шт]

Кузнечный участок Nок = 20/5/4 = 1 [шт]

Принимаем Nок = 1 [шт]

Медницкий участок Nок = 12/5/4 = 0,6 [шт]

Принимаем Nок = 1 [шт]

Сварочный участок Nок =10/5/4 = 0,5 [шт]

Принимаем Nок = 1 [шт]

Жестяницкий участок Nок = 12/5/4 = 0,6 [шт]
