Шасси машин. Планетарные трансмиссии многоцелевых гусеничных и колесных машин

1.2.3.Силовой анализ «Форд A4LD»

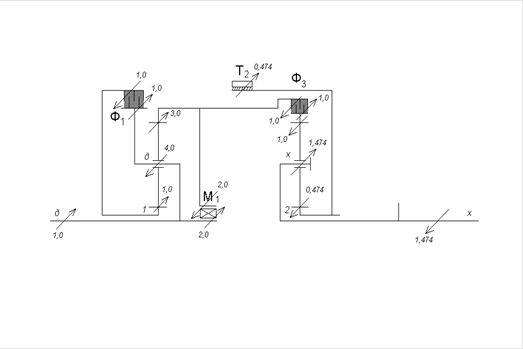

Уравновешиваем ПКП на передаче заднего хода:

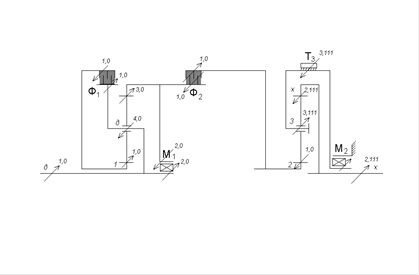

Рис.2.4. Передача заднего хода ПКП «Форд A4LD»

Уравновешиваем ПКП на первой передаче переднего хода:

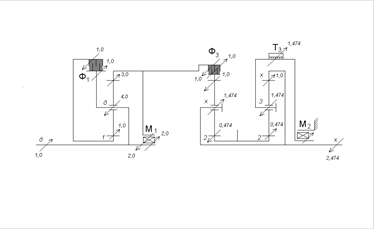

Рис.2.5.Первая передача переднего хода ПКП «Форд A4LD»

Уравновешиваем ПКП на второй передаче переднего хода:

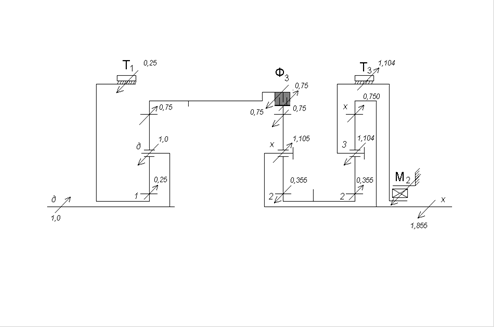

Рис.2.6.Вторая передача переднего хода ПКП «Форд A4LD»

Уравновешиваем ПКП на третьей передаче переднего хода:

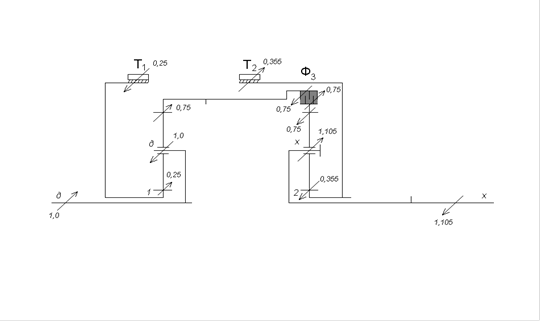

Рис.2.7.Третья передача переднего хода ПКП «Форд A4LD»

Уравновешиваем ПКП на четвертой передаче переднего хода:

Рис.2.8.Четвертая передача переднего хода ПКП «Форд A4LD»

Результаты силового анализа сведем в таблицу.

1.2.4.Построение потоков мощности в ПКП «Форд A4LD»

Построение потока мощности на первой передаче переднего хода:

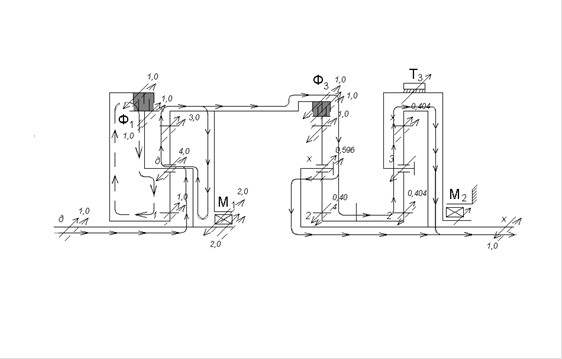

Рис.2.10.Перая передача переднего хода ПКП «Форд A4LD»

Построение потока мощности на второй передаче переднего хода:

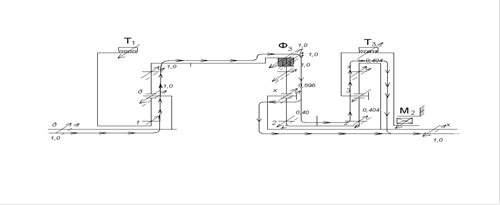

Рис.2.11.Вторая передача переднего хода ПКП «Форд A4LD»

Построение потока мощности на третьей передаче переднего хода:

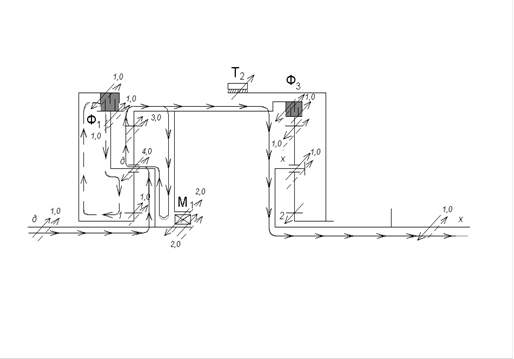

Рис.2.12.Третья передача переднего хода ПКП «Форд A4LD»

Построение потока мощности на четвертой передаче переднего хода:

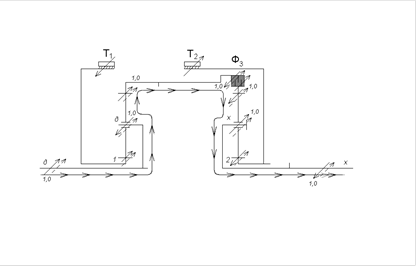

Рис.2.13.Четвертая передача переднего хода ПКП «Форд A4LD»

1.2.5. Расчет значений коэффициентов полезного действия ПКП «Форд A4LD»

Определение КПД на передаче заднего хода:

,

где η2х- значения внутреннего КПД ПМ, для ПМ 23х.

.

Определение КПД на первой передаче переднего хода:

,

где ,- значения внутреннего КПД ПМ, где для ПМ 2xβ , для ПМ 23x .

.

Определение КПД на второй передаче переднего хода:

,

где ,,- значения внутреннего КПД ПМ, где для ПМ 1дα , для ПМ 23х , для ПМ 2хβ .
