Шасси машин. Планетарные трансмиссии многоцелевых гусеничных и колесных машин

.

Определение КПД на третьей передаче переднего хода:

,

где - значение внутреннего КПД ПМ 2хβ, где .

9 height=51 src="images/referats/21688/image055.png">.

Определение КПД на четвертой передаче переднего хода:

где ,- значение внутреннего КПД ПМ 1дα, где , для ПМ 2хβ ,

Таблица 2.5.Определение КПД ПКП

1.3.Анализ кинематической схемы четырехскоростной ПКП «Сангйонг-Муссо»

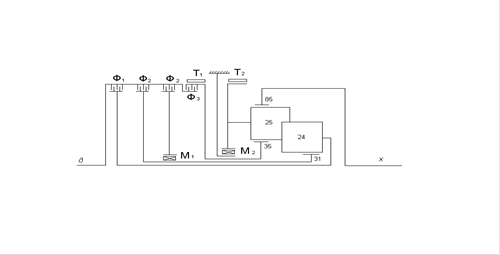

Рис.3.1. Кинематическая схема ПКП «Сангйонг-Муссо»

1.3.1.Описание ПКП «Сангйонг-Муссо»

Для проведения анализа ПКП проиндексируем основные звенья ПМ, образующих анализируемую ПКП:

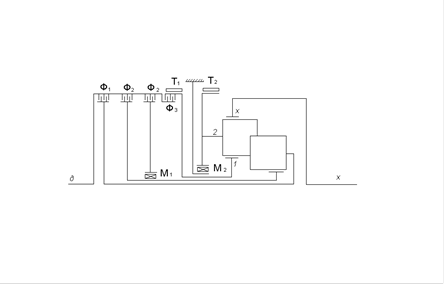

Рис.3.2. Индексация основных звеньев ПКП «Сангйонг-Муссо»

ПКП обеспечивает четыре передачи переднего хода и одну передачу заднего хода.

В состав ПКП входят три элементарных ПМ:

α21– элементарный ПМ с парными сателлитами;

α2х– элементарный ПМ с парными сателлитами;

12х - элементарный ПМ с одновенцовым сателлитом;

Управление ПКП происходит посредством фрикционных управляющих элементов:

Т1 – ленточный тормоз, установлен между корпусом и звеном 1, предназначен для остановки этого звена;

Т2 – ленточный тормоз, установлен между корпусом и звеном 2, предназначен для остановки этого звена;

Ф1 – многодисковая фрикционная муфта, установлена между звеном д и звеном 2, предназначена для жесткого соединения звеньев д и 2;

Ф2 – многодисковая фрикционная муфта, установлена между звеном д и механизмом свободного хода;

Ф’2 – многодисковая фрикционная муфта, установлена между звеном д и звеном α;

Ф3 – многодисковая фрикционная муфта, установлена между звеном д и звеном 1;

Определим число степеней свободы ПКП по формуле П.Л. Чебышева:

,

.

Для работы ПКП необходимо снять две степени свободы, для включения передачи необходимо включить два управляющих элемента.

Таблица 3.1. Закон управления и преобразующие свойства ПКП «М-551 Шеридан»
